ELK-14 - система с уникальной адаптивностью

Соединительные элементы

Распределительные системы должны быть достаточно гибкими для того, чтобы обеспечить соответствие техническим требованиям каждого отдельно взятого проекта. В связи с этим, АББ предлагает широкий ассортимент соединительных элементов различных форм и размеров, включая угловые, Т-образные и прямые соединительные элементы.

Трансформаторные присоединения

Устройства ELK-14 оборудованы универсальным компенсатором расширения, поглощающим тепловое расширение и вибра ции во время эксплуатации и проведения строительных работ. При монтаже на площадке компенсационный элемент гарантирует возможность простого и гибкого соединения с соседними ячейками.

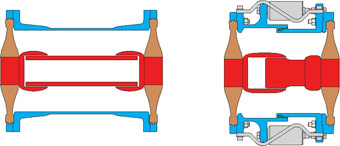

Прямой соединительный элемент Компенсатор расширения

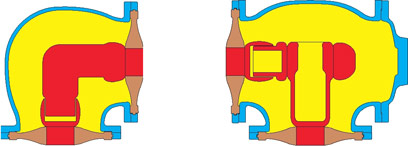

Угловое элемент Т-образный элемент

Ограничители перенапряжений

Ограничители перенапряжений предназначены для ограничения коммутационных перенапряжений и перенапряжений при грозовых импульсах. В случае необходимости, ELK-14 может быть оборудован металл-оксидными ограничителями перенапряжения с элегазовой изоляцией. Ограничители перенапряжений полностью заключены в металлические корпуса. Номинальные характеристики и классы по разряду задаются отдельно для каждого конкретного проекта.

Интерфейсные соединения

Спектр КРУЭ АББ включает соединительные элементы для подключения периферийных устройств, таких как вводы с элегазовой изоляцией, корпуса для кабельных вводов и непосредственного подключения трансформаторов.

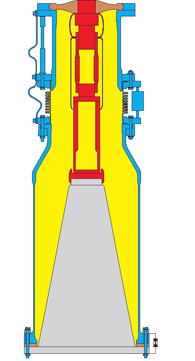

Трансформаторные присоединения

Стандартные трансформаторные присоединения обеспечивают непосредственное подключение силовых трансформаторов к распределительным устройствам с помощью шинопроводов с элегазовой изоляцией. Компенсация вибрации, термического расширения трансформаторов и распределительных устройств, а также перемещений, вызванных осадкой фундамента, осуществляется с помощью сильфона и компенсационного соединения. Для изоляции трансформатора при испытаниях предусмотрена высоковольтная вставка.

Особенности

1. Эффективная компенсация вибраций
2. Соединения между распределительным устройством с элегазовой изоляцией и трансформатором
3. Возможность изоляции распределительного устройства от трансформатора для проведения испытаний
4. Интерфейс в соответствии со стандартом IEC 61639
5. Не требует технического обслуживания

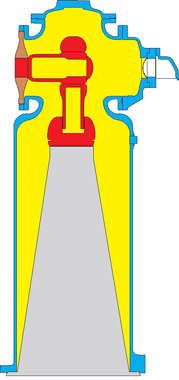

Кабельные отсеки

Конструкция ELK-14 предусматривает возможность подсоединения кабелей для маслонаполненных, сухих или штепсельных кабельных наконечников, входящих в объем поставки производителя аксессуаров.

Особенности

1. Интерфейс для подсоединения маслонаполненных или сухих кабельных наконечников в соответствии со стандартом IEC 62271-209
2. Компактные подсоединения для сухих или штепсельных кабельных наконечников
3. Съемная вставка, позволяющая отключать и изолировать КРУЭ и кабель во время проведения высоковольтных испытаний

Кабельные отсеки

Ввод элегаз-воздух

1. Не требует технического обслуживания

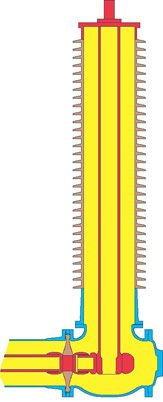

Ввод элегаз-воздух Ввод элегаз-воздух

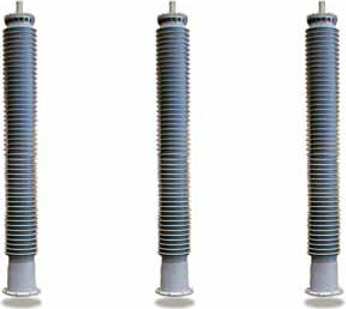

Доступно две модификации вводов элегаз/воздух: с классическими фарфоровыми изоляторами или в стандартном варианте, с композитными изоляторами. Длина пути утечки, длина и форма ввода зависят от фактических требований условий окружающей среды.

Особенности

1. Большая длина пути утечки
2. Самоочищающиеся силиконовые юбки
3. Элегазовая изоляция с единым профилем давления
4. Взрывобезопасная и антивандальная конструкция
5. Устойчивость к воздействию песчаных бурь
6. Возможность различных вариантов монтажа
7. Низкий вес
8. Не требует технического обслуживания
