ВЫБОР И ЗАКАЗ МОНТАЖНОЙ ПАНЕЛИ CBF

Основные параметры

Применимо для CBF встроенной в КРУ

Номинальный ток в свободном воздухе (с CBF не встроенной в КРУ).

Монтажная панель CBF 11CBF 21CBF 41
СтандартыIEC 60298 (1)¦¦¦
Номинальное напряжение[кВ]1015101520
Наибольшее рабочее напряжение[кВ]1217.51217.524
Испытательное напряжение 50 Гц[кВ]2838283850
Испытательное напряжение импульса[кВ]75957595125
Номинальная частота[Гц]50-6050-6050-60
Номинальный ток (40 °С) (2)[А]125016001250
Ток термической стойкости[кА]31,531,525
ГабаритыH [мм]8639351045
L [мм]594744744
D [мм]102210181263
Вес[кГ]648788
ТропикиIEC 60721-2-1¦¦¦
Степень защитыIP2X2X2X

Стандартное оборудование

Основные версии CBF изготавливаются в следующем виде:

неокрашенная структура из стальных листов с цинкоаллюминиевым покрытием

изоляционные моноблоки с контактами среднего напряжения

автоматические защитные шторки для главных разъемных контактов.

Примечания для заказа

При заказе монтажной панели CBF всегда определяйте:

тип

номинальное напряжение

CBF 11

CBF 11

номинальный ток.

CBF 21

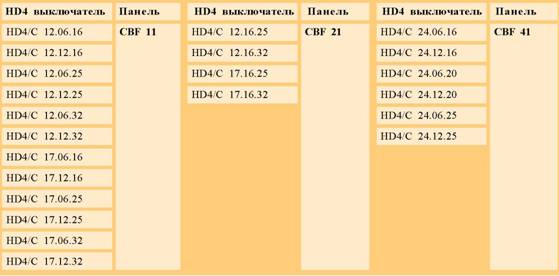

Таблица сочетания выключатель -монтажная панель CBF

Таблица сочетания выключатель -монтажная панель CBF

Аксессуары по заказу

Для выбора аксессуаров всегда определяйте тип монтажной панели. Доступны следующие аксессуары.

¦ Разъем вторичных цепей

1 Розетка разъема (для установки в КРУ должна быть заказана заказчиком).

Заземляющий контакт

Заземляющий контакт для использования в цепях с током КЗ более 20 кА или ниже 20 кА, но с длительностью более чем 1 с.

Шарнирный рычаг

Шарнирный рычаг вкатывание/выкатывание выключателя при установке монтажной панели на пол (вместо рычага поставляемого с выключателем).

"
