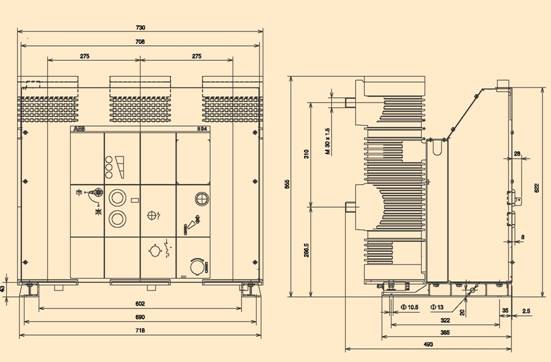

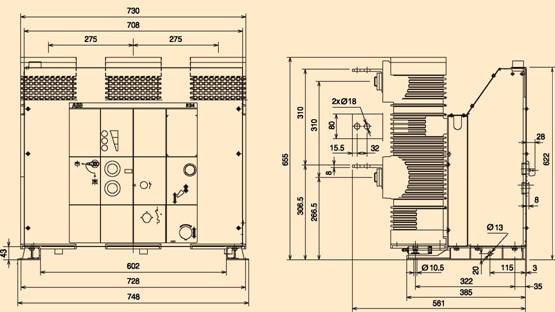

Фиксированный выключатель без токоотводов

Фиксированный выключатель без токоотводов

Габариты

Тип HD4/GT
TN7201
ин.р.12 кВ
Іном1600 А
Іт40 кА
ТипHD4/GT
TN7201
ин.р.12 кВ
Іном1600А
Іо.ном 20 кА
25 кА
31.5 кА
ТипHD4/GT
TN7202
ин.р.12 кВ
Іном2000 А
2500 А
3150 А
Іо.ном25 кА
31.5 кА
40 кА

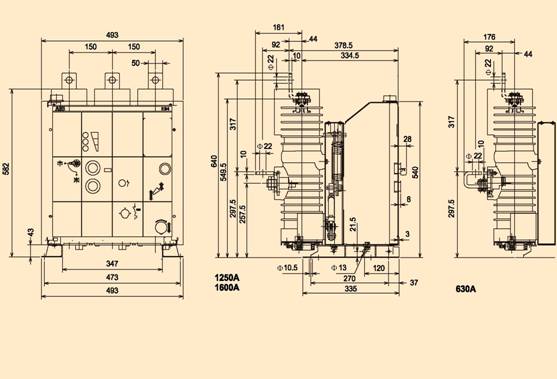

Габариты

Габариты

Тип HD4/GT
TN7360
ин.р.12 кВ
Іном630 А
1250 А
Іо.ном20 кА
25 кА
31.5 кА
ТипHD4/GT
TN7361
ин.р.12 кВ
Іном630 А
1250 А
Іо.ном20 кА
25 кА
31.5 кА

Фиксированные выключатели

Габариты

Габариты

Тип HD4
TN7177
ин.р.17.5 кВ
Іном630 А
1250 А
1600 А
Іо.ном16 кА
25 кА
31.5 кА
ТипHD4
TN7178
ин.р.17.5 кВ
Інои630 А
1250 А
1600 А
Іо.ном16 кА
25 кА
31.5 кА

Габариты

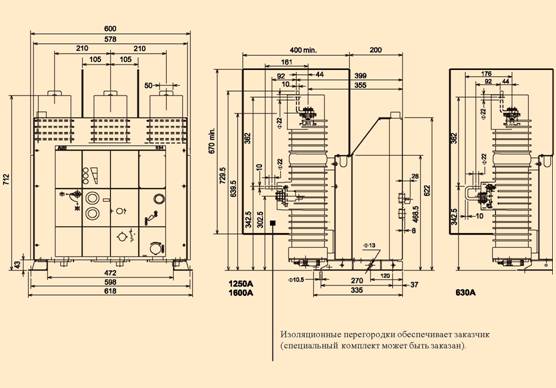

Изоляционные перегородки (только для 24 кВ) обеспечивает заказчик (специальный комплект может быть заказан).

Габариты

Тип HD4
TN7163
ин.р.17.5 кВ
Іном1600 А
Іо.ном40 кА
50 кА
ТипHD4
TN7163
ин.р.12 кВ
17.5 кВ
Іном2000 А
Іо.ном25 кА
31.5 кА
40 кА
50 кА
ТипHD4
TN7165
ин.р.17.5 кВ
Іном2500 А
3150 А
3600 А
Іо.ном25 кА
31.5 кА
40 кА
50 кА
ТипHD4
TN7165
ин.р.24 кВ
Іном2500 А
3150 А
3600 А
Іо.ном25 кА
31.5 кА
40 кА

Фиксированные выключатели

Габариты

Габариты

Тип HD4
TN7179
ин.р.24 кВ
Іном630 А
1250 А
1600 А
Іо.ном16 кА
20 кА
25 кА
ТипHD4
TN7242
ин.р.24 кВ
Іном630 А
1250 А
1600 А
Іо.ном16 кА
20 кА
25 кА

Габариты

Тип HD4
TN7174
ин.р.24 кВ
Ін.р.1600 А
Іо.ном31.5 кА
40 кА
ТипHD4
TN7174
ин.р.24 кВ
Ін.р.2000 А
Іо.ном25 кА
31.5 кА
40 кА
"
