Стойкость к вибрации

Выключатель HD4 не чувствителен к механическим вибрациям.

Габариты

Габариты

По версиям, соответствующих требованиям морского регистра, контактируйте с АВВ.

Тропики

Выключатели HD4 изготавливаются в соответствии со строгими правилами для использования в горячем-влажном-соленом климатах. Все наиболее важные металлические составляющие защищены против коррозии согласно UNI 3564-65 class C.

Гальванизация выполнена в соответствии с UNI ISO 2081, код классификации Fe/Zn 12, толщиной 12x10-6 мк, защищенный слоями, содержащими в основном антикоррозионный состав в соответствии с UNI ISO 5420.

Это означает, что вся серия выключателей HD4 и аксессуаров соответствует климатическому исполнению 8, IEC 60721-2-1 и IEC 60068-2-2 (Испытание B: Сухое тепло/ IEC 60068-2-30;

Испытание Bd: Влажное тепло, цикл).

Высота над уровнем моря

Изоляционные свойства воздуха падают с ростом высоты, поэтому всегда следует учитывать внешнюю изоляцию аппаратов (внутренняя не изменяется, т.к. ее прочность определяется газом SF6).

Это явление всегда следует учитывать при установке аппаратов на высоте более 1000 м над уровнем моря. Следует пользоваться корректирующим коэффициентом из графика, построенного в соответствии с IEC 60694. Ниже приведен пример.

Пример

Место установки 2000 м

Наибольшее рабочее напряжение 12 кВ

Выдерживаемое напряжение промышленной частоты 28 кВ

Выдерживаемое напряжение импульса 75 кВ

Коэффициент Ka из графика = 1.13.

Принимая во внимание вышеприведенные параметры аппаратура должна будет иметь следующие выдерживаемые параметры (при испытаниях на уровне моря):

выдерживаемое напряжение промышленной частоты:

28 x 1.13 = 31.6 кВ

выдерживаемое напряжение импульса:

75 x 1.13 = 84.7 кВ.

Габариты

Габариты

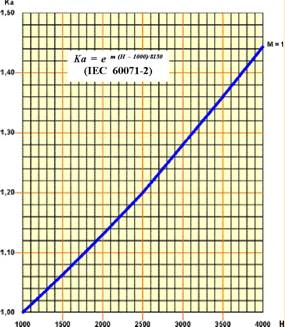

График для определения корректирующего фактора

H = высота над уровнем моря в м; m = значение, относящееся к выдерживаемым напряжениям промышленной частоты, атмосферного импульса и между фазами.

Из приведенного следует, что для установок 12 кВ на высоте над уровнем моря 2000 м, следуе применять аппаратуру с наибольшим рабочим напряжением 17,5 кВ выдерживающую 38 кВ примышленной частоты и 95 кВ импусного напряжения.

Коммутация специальных нагрузок

Коммутация специальных нагрузок

В таблице приведены значения токов, которые могут быть гарантированы для коммутации специальных нагрузок.

Выключатель HD4
Номинальный ток фиксированного выключателяІном [А]630125016002000250031503600
Коммутация ненагруженного трансформатора СН/ННІнт [А]10101010101010
Коммутация ненагруженного кабеля!нк [А]12 кВ 17.5 - 24 кВ25 31.525 31.525 31.525 31.525 31.525 31.525 31.5
36 - 40.5 кВ5050505050--
Коммутация тока конденсатора (C2 класс)fe [А]40063010001250125012501250
Коммутация реактивного тока компенсации!рк [А]63063012501250125012501250
Коммутация тока двигателя!д [A]63063012501250125012501250

Программа защиты окружающей среды

Выключатели HD4 изготавливаются в соответствии с ISO 14000.

Процесс производства выполняется в соответствии со стандартами по защите окружающей среды, при снижении расхода энергии, материалов и отходов. Все это достигается благодаря системе менеджмента окружающей средой в производстве аппаратов среднего напряжения.

Оценка минимума воздействия на окружающую среду жизненного цикла продукта, достигнута благодаря минимизации затрат энергии и материалов, явившихся основной целью при проектировании, выборе материалов, технологии и упаковки.

При производстве выключателей применяется технология производства, упрощающая их монтаж и демонтаж. Это сделано для минимизации отходов в конце жизненного цикла аппаратов.

Устройство против "прыгания"

Привод ESH выключателя HD4 (все версии) имеет механическое устройство против "прыгания", препятствующее повторному включению при наличии команды на включение, если выключатель после включения отключился от сигнала защиты, а команда на включение осталась еще активированной. Эта команда должна быть деактивирована, после чего может быть подана снова, и выключатель при этом включится.

Более того, устройство против "прыгания" разрешает выключателю включиться только при условии:

- пружины привода полностью взведены

кнопка отключения и/или расцепитель (-MO1/- MO2) не активированы

главные контакты выключателя разомкнуты.

Запасные части

Замена может производится только тренированным персоналом и/или в цехах изготовителя:

отключающие пружины

включающие пружины

полюс в сборе

основной привод

проходные изоляторы, токоотводы и изоляционные перегородки.

Замена может производится заказчиком:

размыкаемые контакты главной цепи

контакт отключения двигателя натяжения пружин привода

KA1 реле мгновенного действия

KA2 реле мгновенного действия.

Заказ

Габариты

При определении и заказе запасных частей пожалуйста контактируйте с сервисом АВВ, указывая серийный номер выключателя.

"
