Задняя дверь КРУ, сконструированна с использованием кассеты CBE. Передача блокировки обеспечивается заказчиком и зависит от глубины КРУ.

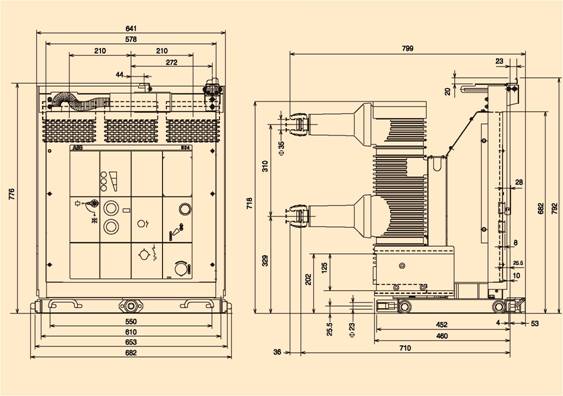

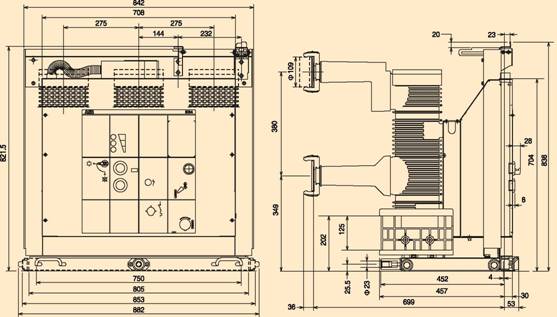

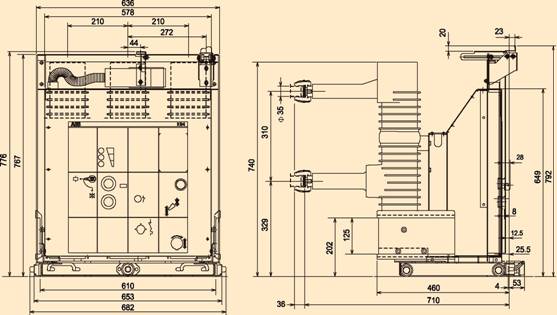

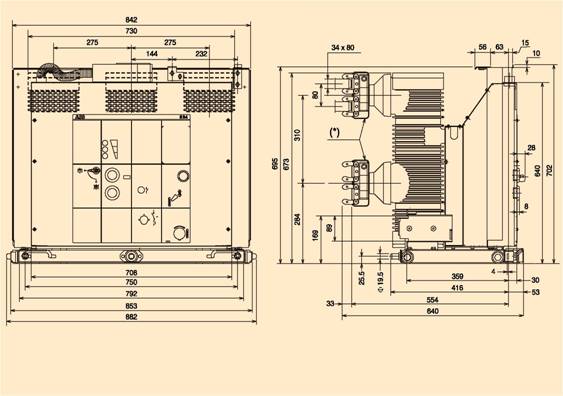

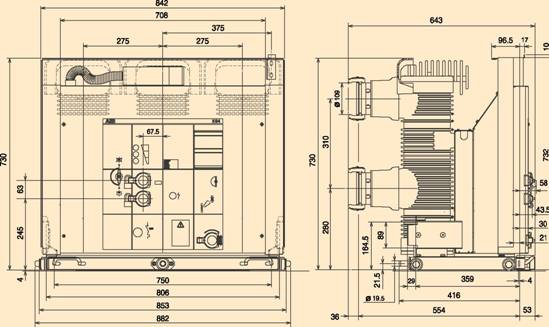

HD4/C выкатные выключатели для кассет CBE и монтажных панелей CBF

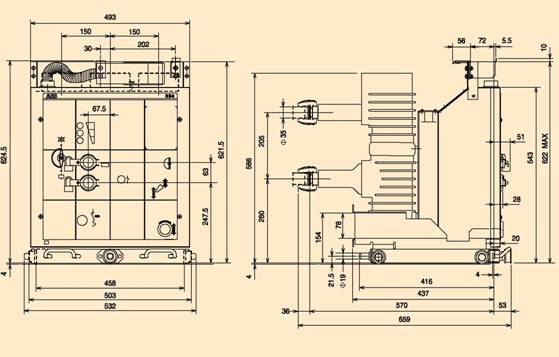

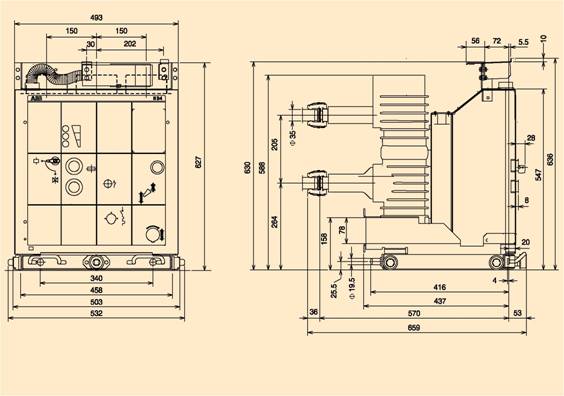

Тип	HD4/C
TN	7184
Для	CBE11
CBF11
ин.р.	12 кВ
17.5 кВ
Іном	630 А
1250 А
Іо.ном	16 кА
25 кА
31.5 кА

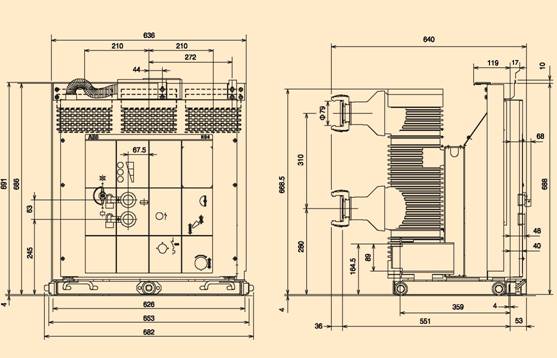

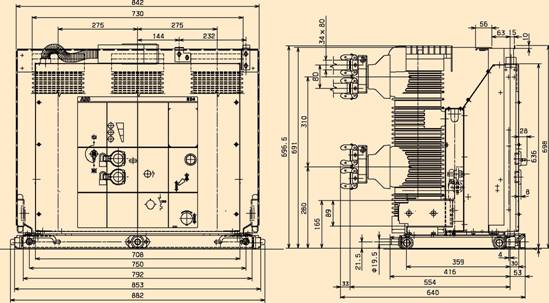

Тип	HD4/C
TN	7151
Для	CBE21
ин.р.	12 кВ
17.5 кВ
Іном	1250 А
Іо.ном	40 кА
50 кА
Тип	HD4/C
TN	7151
Для	CBE21
CBF21 (31.5 кА)
ин.р.	12 кВ
17.5 кВ
Ін.р.	1600 А
Іо.ном	25 кА
31.5 кА
40 кА
50 кА

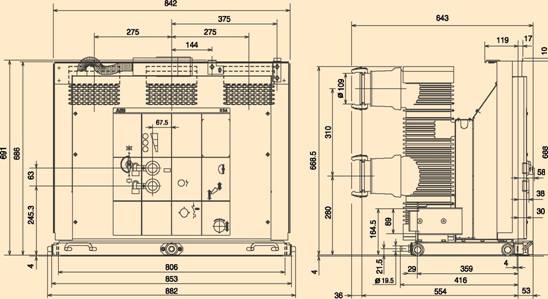

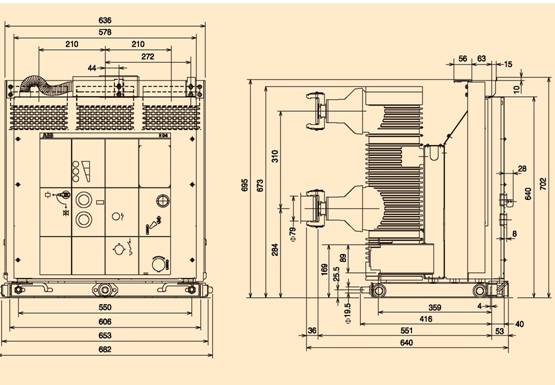

HD4/C

TN	7153
Для	CBE31
ин.р.	12 кВ
17.5 кВ
Іном	2000 А
Іо.ном	25 кА
31.5 кА
40 кА
50 кА

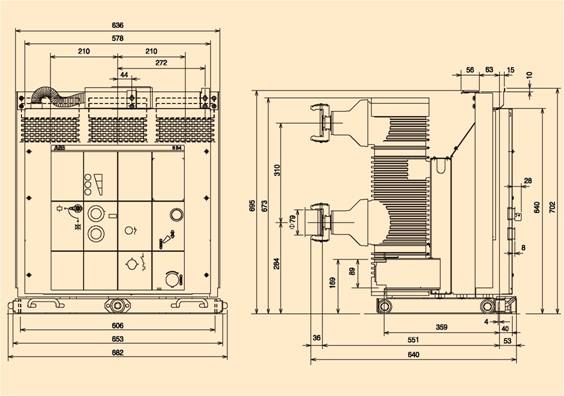

HD4/C

TN	7155
Для	CBE31
ин.р.	12 кВ
17.5 кВ
Іном	2500 А
Іо.ном	25 кА
31.5 кА
40 кА 50 кА

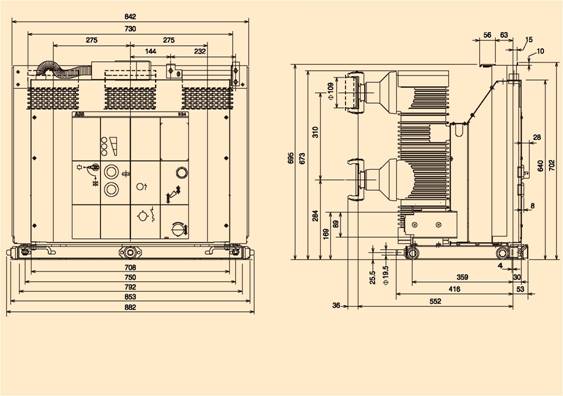

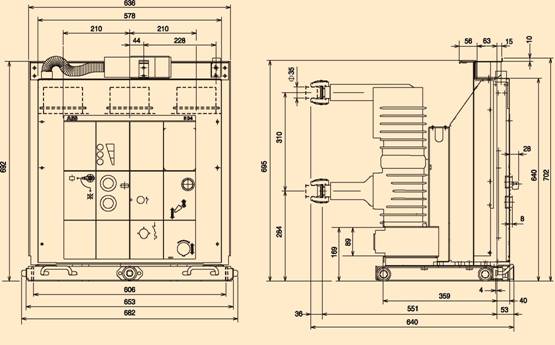

Тип HD4/C

TN 1VCD000017

Для CBF313150 A

ин.р. 12 кВ

Іном 3150 А

Іо.ном 25 кА

31.5 кА

40 кА

50 кА

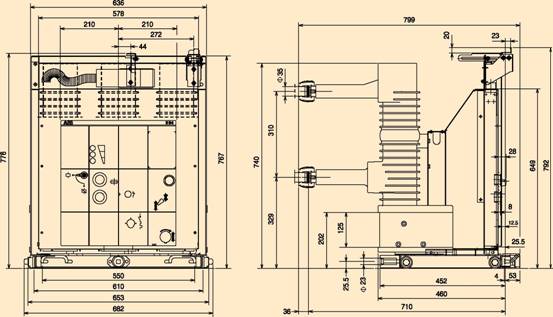

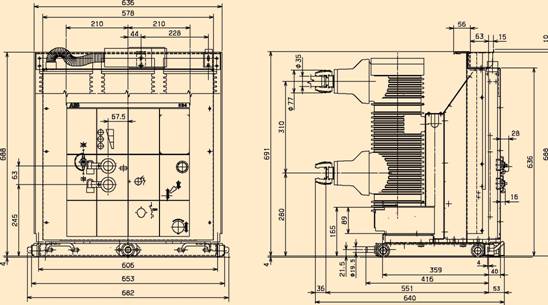

Тип	HD4/C
TN	7186
Для	CBE41
CBF41
ин.р.	24 кВ
Іном	630 А
1250 А
Іо.ном	16 кА
20 кА
25 кА

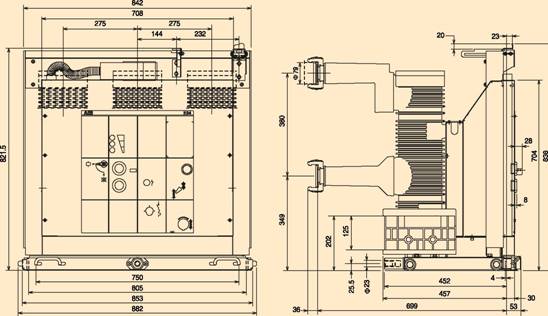

HD4/C
TN	7156
Для	CBE41
ин.р.	24 кВ
Іном	1250 А
Іо.ном	31.5 кА
40 кА

HD4/C
TN	7157
Для	CBE51
ин.р.	24 кВ
Іном	1600 А
Іо.ном	31.5 кА
40 кА

HD4/C

TN	7158
Для	CBE51
ин.р.	24 кВ
Іном	2000 А
Іо.ном	25 кА
31.5 кА
40 кА

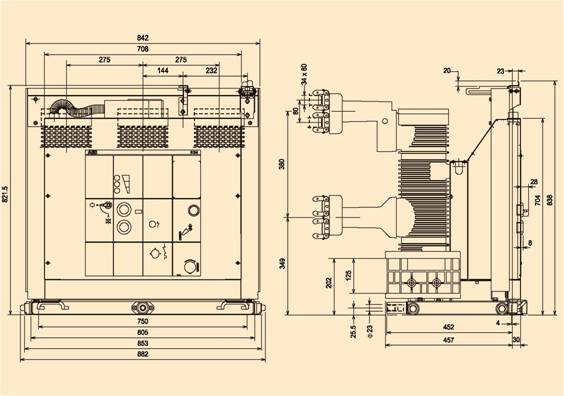

HD4/C

HD4/C выкатные выключатели для кассет CBE

TN	7159
Для	CBE51
ин.р.	24 кВ
Іном	2500 А
Іо.ном	25 кА
31.5 кА
40 кА

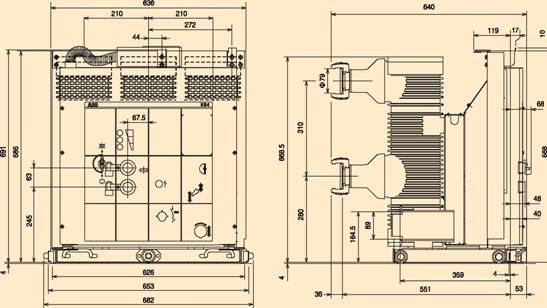

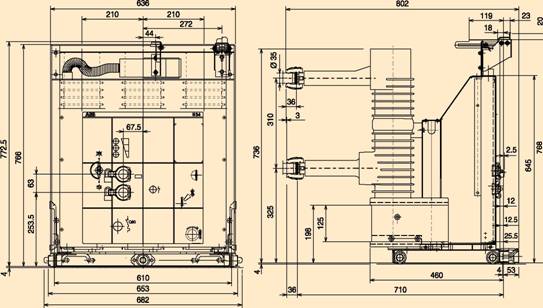

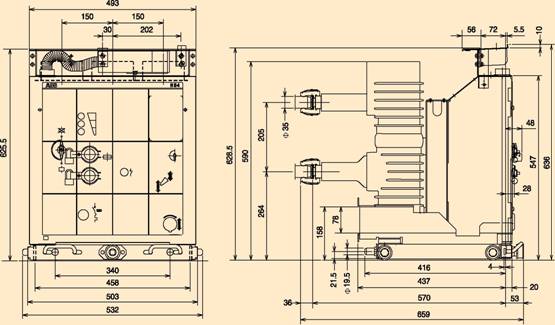

HD4/P викатиме выключатели для КРУ UniGear ZS1

HD4/GT/P

TN	7286
ин.р.	12 кВ
Іном	630 А
1250 А
Іо.ном	20 кА
25 кА 31.5 кА

HD4/P (*)

TN	7286
ин.р.	12 кВ
17.5 кВ
Іном	630 А
1250 А
Іо.ном	16 кА
25 кА 31.5 кА

(*) HD4/P кВ для PowerCube.

HD4/GT/P
TN	7350
ин.р.	12 кВ
Іном	1250 А
Іо.ном	40 кА
HD4/GT/P
TN	7350
ин.р.	12 кВ
Іном	1600 А
Іо.ном	20 кА
25 кА
31.5 кА
40 кА

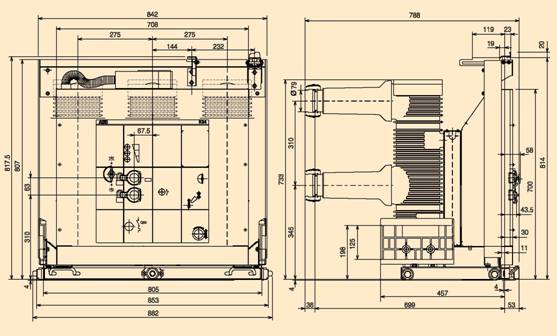

HD4/GT/P

TN 7351 ин.р. 12 кВ Іном 2000 А Іо. ном 25 кА 31.5 кА 40 кА

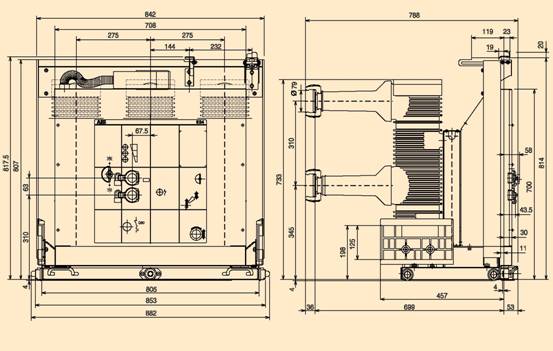

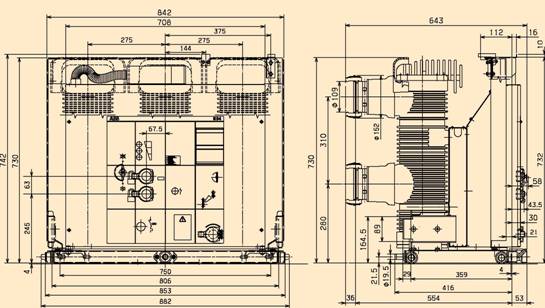

HD4/P выкатные выключатели для КРУ UniGear ZS1

HD4/P

TN	7350
Ш.р.	12 кВ(*)
17.5 кВ
Ином	1250 А
!о.ном	40 кА
HD4/P
TN	7350
Ш.р.	12 кВ(*)
17.5 кВ
Ином	1600 А
!о.ном	25 кА
31.5 кА
40 кА
50 кА
HD4/P
TN	7351
Ш.р.	12 кВ(*)
17.5 кВ
]ном	2000 А
Iо.ном	25 кА
31.5 кА
40 кА
50 кА

(*) HD4/P 12 кВ для PowerCube.

HD4/GT/P

TN	7352
Uн.р.	12 кВ
]ном	2500 А
Iо.ном	25 кА
31.5 кА

40 кА

HD4/P

TN 7352 Ш.р. 12 кВ(*)

17.5 кВ

}ном 2500 А Iо.ном 25 кА 31.5 кА 40 кА 50 кА

HD4/GT/P

TN	7371
ин.р.	12 кВ
Іном	3150 А (*)
Іо.ном	25 кА
31.5 кА
40 кА
HD4/P
TN	7371
ин.р.	17.5 кВ
Іном	3150 А (*)
Іо.ном	25 кА
31.5 кА
40 кА
50 кА

(*) 3600 - 4000 А с усиленной вентиляцией в КРУ (см. технический каталог на UniGear ZS1).

HD4/P

TN	7354
ин.р.	24 кВ
Іном	630 А
1250 А
Іо.ном	16 кА
20 кА
25 кА

ГАБАРИТЫ

HD4/P выкатные выключатели для КРУ UniGear ZS1

HD4/P (*)

TN	7355
ин.р.	24 кВ
Іном	1600 А
Іо.ном	16 кА
20 кА
25 кА(*)

*Также для PowerCube.

(***) Также для PowerCube. (**) Не для PowerCube.

HD4/P (**)

***2500 A с усиленной вентиляцией; 2300 A с естественной.

TN	7356
ин.р.	24 кВ
Іном	2000 А
Іо.ном	16 кА
20 кА
25 кА
31.5 кА
HD4/P (
TN	7356
ин.р.	24 кВ
Іном	2500 А (*)
Іо.ном	20 кА
25 кА
31.5 кА(*)

*

HD4/W выкатные выключатели для модулей PowerCube

HD4/W

TN	7229
UH.p.	12 кВ
17.5 кВ
Ihom	630 А
1250 А
Io.hom	16 кА
25 кА
31.5 кА

HD4/W

TN	7182
UH.p.	12 кВ
17.5 кВ
Ihom	630 А
1250 А
Io.hom	16 кА
25 кА
31.5 кА

HD4/W выкатные выключатели для модулей PowerCube

HD4/W

TN	7421
Ш.р.	12 кВ
17.5 кВ
Ином	1250 А
!о.ном	40 кА
50 кА

HD4/W

TN	7239
Ш.р.	12 кВ
17.5 кВ
Ином	1600 А
2000 А
!о.ном	16 кА
25 кА
31.5 кА

HD4/W

TN	1VCD000053
Uh.p.	12 кВ
17.5 кВ
Ином	3150 А
Io.hom	31.5 кА
40 кА
50 кА

HD4/W

TN	7183
ин.р.	24 кВ
Іном	630 А
1250 А
Іо.ном	16 кА
20 кА
25 кА

ГАБАРИТЫ

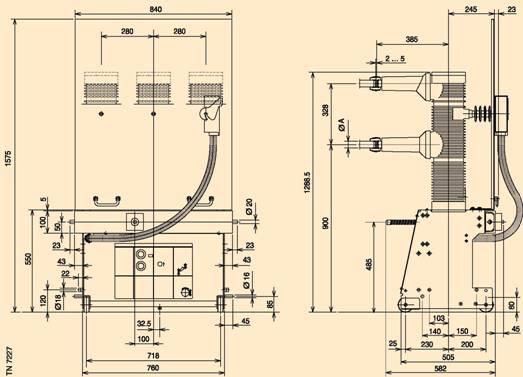

HD4/Z выкатные выключатели для КРУ UniGear ZS3.2 - 40.5 kV

HD4/Z 40.5 kV

TN	7227
UH.p.	40.5 кВ
Ihom	1250 А
1600 А
2000 А
2500 А(*)
Io.hom	25 кА
31.5 кА

	Диам. A
1250-1600 А	35 мм
2000-2500(*)А	79 мм

(*) В модуле Powerbloc с естественной вентиляцией; В КРУ ZS3.2 с усиленной вентиляцией.

"
