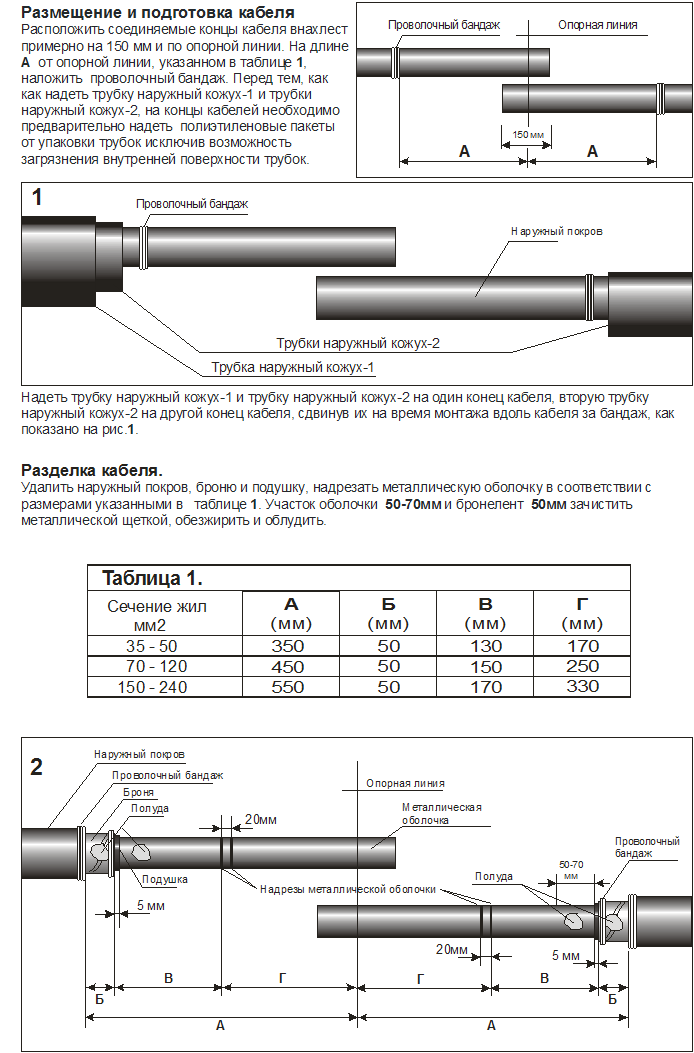

Размещение и подготовка кабеля

Расположить соединяемые концы кабеля внахлест примерно на 150 мм и по опорной линии. На длине А от опорной линии, указанной в таблице 1, наложить проволочный бандаж. Перед тем, как надеть трубку наружный кожух-1 и трубки наружный кожух-2, на концы кабелей необходимо предварительно надеть полиэтиленовые пакеты от упаковки трубок, исключив возможность загрязнения внутренней поверхности трубок.

Схема размещения соединяемых концов кабеля относительно опорной линии
Схема размещения кабелей внахлест на 150 мм с указанием опорной линии и расстояния А.
Установка трубок наружного кожуха на соединяемые концы кабеля
Рис. 1. Размещение трубок наружный кожух-1 и наружный кожух-2 на концах кабеля.

Надеть трубку наружный кожух-1 и трубку наружный кожух-2 на один конец кабеля, вторую трубку наружный кожух-2 на другой конец кабеля, сдвинув их на время монтажа вдоль кабеля за бандаж, как показано на рис. 1.

Разделка кабеля

Удалить наружный покров, броню и подушку, надрезать металлическую оболочку в соответствии с размерами, указанными в таблице 1. Участок оболочки 50–70 мм и бронелент 50 мм зачистить металлической щеткой, обезжирить и облудить.

Таблица 1. Размеры разделки кабеля в зависимости от сечения жил
Сечение жил, мм² А (мм) Б (мм) В (мм) Г (мм)
35–50 350 50 130 170
70–120 450 50 150 250
150–240 550 50 170 330

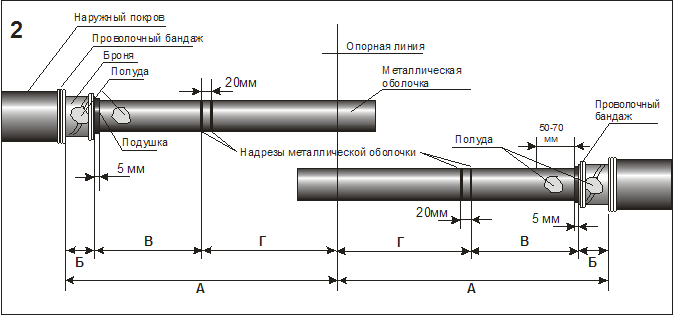

Схема разделки концов кабеля с наружным покровом, броней, подушкой и металлической оболочкой
Рис. 2. Схема разделки кабеля с указанием размеров А, Б, В и Г, участков зачистки оболочки и бронелент.
Подготовка жил кабеля после удаления металлической оболочки и поясной изоляции

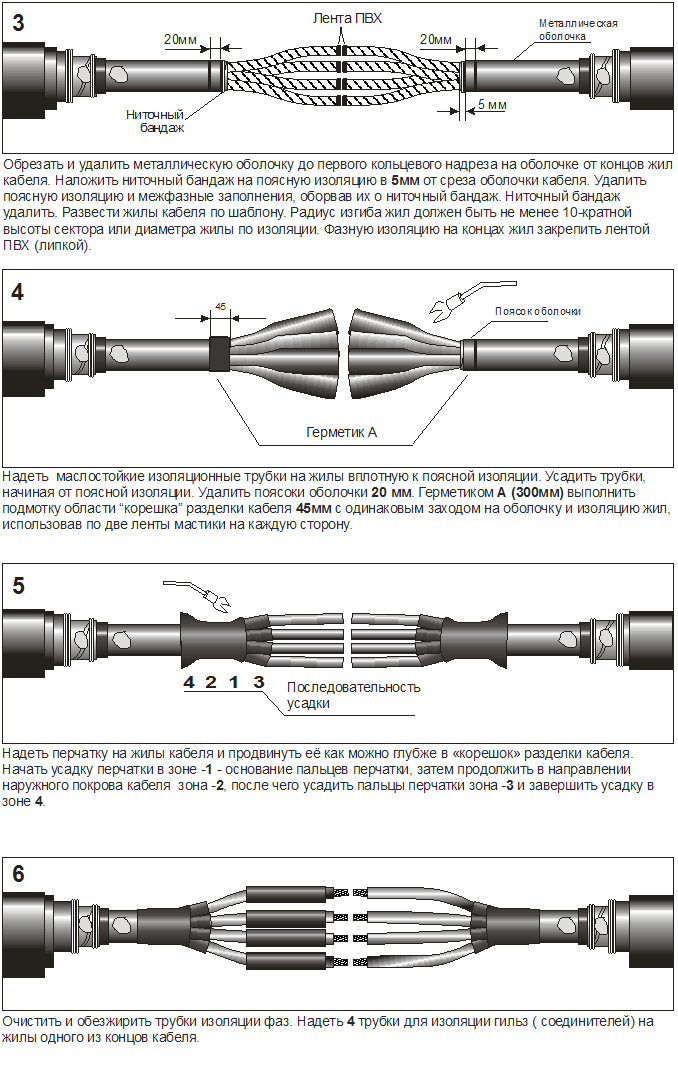

Рис. 3. Удаление металлической оболочки и поясной изоляции, разведение жил и закрепление фазной изоляции лентой ПВХ.

Обрезать и удалить металлическую оболочку до первого кольцевого надреза на оболочке от концов жил кабеля. Наложить ниточный бандаж на поясную изоляцию в 5 мм от среза оболочки кабеля. Удалить поясную изоляцию и межфазные заполнения, оборвав их о ниточный бандаж. Ниточный бандаж удалить. Развести жилы кабеля по шаблону. Радиус изгиба жил должен быть не менее 10-кратной высоты сектора или диаметра жилы по изоляции. Фазную изоляцию на концах жил закрепить лентой ПВХ (липкой).

Нанесение герметика на корешок разделки кабеля и установка изоляционных трубок
Рис. 4. Установка маслостойких изоляционных трубок и герметизация корешка разделки кабеля.

Надеть маслостойкие изоляционные трубки на жилы вплотную к поясной изоляции. Усадить трубки начиная от поясной изоляции. Удалить полоски оболочки 20 мм. Герметиком А (300 мм) выполнить подмотку области «корешка» разделки кабеля 45 мм с одинаковым заходом на оболочку и изоляцию жил, использовав по две ленты мастики на каждую сторону.

Последовательность усадки кабельной перчатки на разделанном конце кабеля
Рис. 5. Последовательность усадки перчатки: зоны 1, 2, 3 и 4.

Надеть перчатку на жилы кабеля и продвинуть её как можно глубже в «корешок» разделки кабеля. Начать усадку перчатки в зоне 1 — основание пальцев перчатки, затем продолжить в направлении наружного покрова кабеля — зона 2, после чего усадить пальцы перчатки — зона 3 и завершить усадку в зоне 4.

Установка четырех трубок для изоляции соединительных гильз на жилы кабеля
Рис. 6. Размещение четырех трубок для последующей изоляции гильз или соединителей.

Очистить и обезжирить трубки изоляции фаз. Надеть 4 трубки для изоляции гильз (соединителей) на жилы одного из концов кабеля.

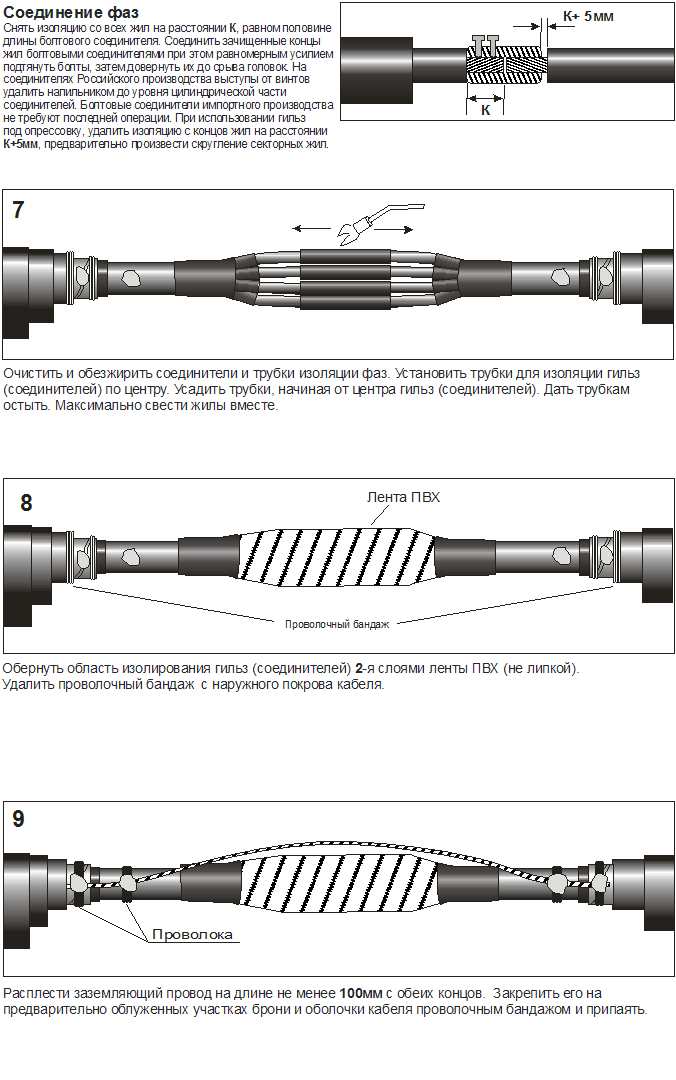

Соединение фаз

Снять изоляцию со всех жил на расстоянии К, равном половине длины болтового соединителя. Соединить зачищенные концы жил болтовыми соединителями при этом равномерным усилием подтянуть болты, затем довернуть их до срыва головок. На соединителях Российского производства выступы от винтов удалить напильником до уровня цилиндрической части соединителей. Болтовые соединители импортного производства не требуют последней операции. При использовании гильз под опрессовку, удалить изоляцию с концов жил на расстоянии К+5 мм, предварительно произвести скругление секторных жил.

Схема соединения фаз кабеля с указанием длины зачистки К и дополнительного припуска 5 мм
Схема определения длины зачистки жил: К для болтового соединителя и К+5 мм при использовании гильз под опрессовку.
Установка и усадка трубок изоляции гильз на соединенные жилы кабеля
Рис. 7. Центрирование трубок на гильзах и их последовательная усадка от центра соединителей.

Очистить и обезжирить соединители и трубки изоляции фаз. Установить трубки для изоляции гильз (соединителей) по центру. Усадить трубки, начиная от центра гильз (соединителей). Дать трубкам остыть. Максимально свести жилы вместе.

Обмотка области изолирования соединительных гильз двумя слоями ленты ПВХ
Рис. 8. Обмотка области изолирования гильз двумя слоями нелипкой ленты ПВХ перед снятием проволочных бандажей.

Обернуть область изолирования гильз (соединителей) 2-я слоями ленты ПВХ (не липкой). Удалить проволочный бандаж с наружного покрова кабеля.

Заземление, герметизация и наружный кожух

Прокладка заземляющего провода вдоль соединения кабеля с креплением проволочными бандажами
Рис. 9. Размещение заземляющего провода вдоль муфты и его фиксация на подготовленных участках брони и оболочки.

Расплести заземляющий провод на длине не менее 100 мм с обеих концов. Закрепить его на предварительно облуженных участках брони и оболочки кабеля проволочным бандажом и припаять.

Герметизация мест пайки заземляющего провода на бронелентах и оболочке кабеля

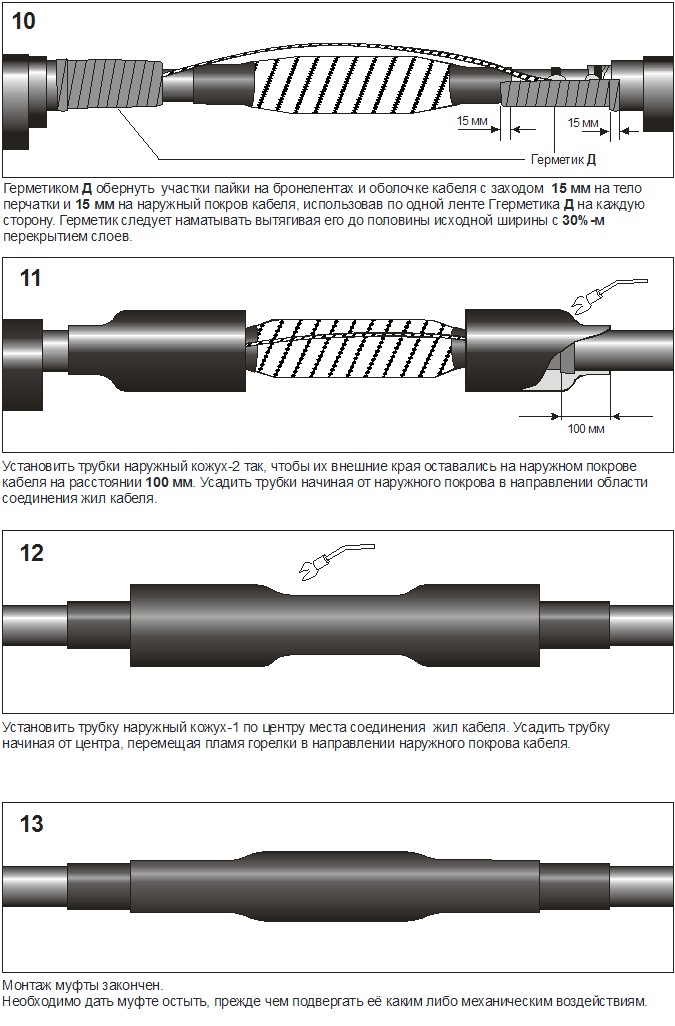

Рис. 10. Герметизация участков пайки с заходом герметика Д на 15 мм на тело перчатки и наружный покров кабеля.

Герметиком Д обернуть участки пайки на бронелентах и оболочке кабеля с заходом 15 мм на тело перчатки и 15 мм на наружный покров кабеля, использовав по одной ленте Герметика Д на каждую сторону. Герметик следует наматывать, вытягивая его до половины исходной ширины с 30%-м перекрытием слоев.

Установка и усадка трубок наружный кожух-2 на соединение кабеля
Рис. 11. Установка трубок наружный кожух-2 с отступом 100 мм от внешнего края и их усадка к центру соединения.

Установить трубки наружный кожух-2 так, чтобы их внешние края оставались на наружном покрове кабеля на расстоянии 100 мм. Усадить трубки начиная от наружного покрова в направлении области соединения жил кабеля.

Установка центральной трубки наружный кожух-1 на место соединения жил кабеля
Рис. 12. Установка трубки наружный кожух-1 по центру соединения и её усадка от центра к наружному покрову кабеля.

Установить трубку наружный кожух-1 по центру места соединения жил кабеля. Усадить трубку начиная от центра, перемещая пламя горелки в направлении наружного покрова кабеля.

Готовая соединительная кабельная муфта после завершения монтажа
Рис. 13. Готовая соединительная муфта после завершения усадки наружных защитных трубок.

Монтаж муфты закончен.
Необходимо дать муфте остыть, прежде чем подвергать её каким-либо механическим воздействиям.
