Муфты кабельные термоусаживаемые концевыеМуфты кабельные термоусаживаемые концевые на напряжение 6 и 10 кВ

ТУ 3449 -002-59861269-2004 (3КВтп-10) (Россия)

ТУ 3449 -001-59861269-2004 (3КНтп-10) (Россия)

Муфты предназначены для оконцевания трехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение 6 и 10 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для оконцевания кабелей, проложенных внутри помещений, а также вне помещений (для наружной и внутренней установки).

Обозначение типоразмера муфты Сечение жил кабеля, мм2Вес комплекта деталей, кг
3КВТп-10-25/50 25, 35, 50 1.75
3КВТп-10-70/120 70, 95, 120 1.995
3КВТп-10-150/240 150, 185, 240 2.26
3КНТп-10-25/50 25, 35, 50 2.13
3КНТп-10-70/120 70, 95, 120 2.36
3КНТп-10-150/240 150, 185, 240 2.77

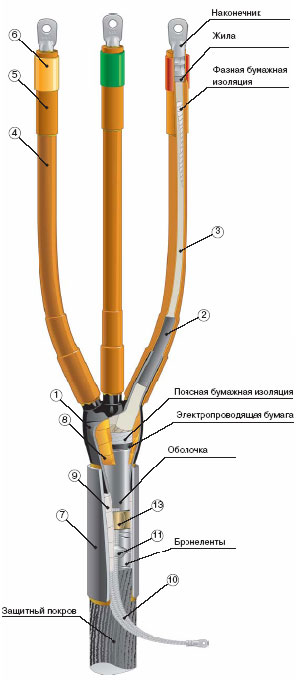

муфта концеваямуфта концевая

3КНтп - 10(А)Базовая комплектация:
  • Полупроводящая перчатка*
  • Трубки для выравнивания напряженности электрического поля*
  • Маслостойкие трубки*
  • Антитрекинговые изолирующие трубки*
  • Манжеты антитрекинговые концевые*
  • Маркировочные трубки*
  • Поясная манжета*
  • Герметик маслостойкий
  • Герметик-заполнитель
  • Провод заземления с наконечником
  • Припой
  • Паяльный жир
  • Пружина постоянного давления
  • Изоляторы жильные*
  • Изолятор основания*
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Бандажная нить
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка

* - термоусаживаемые компоненты

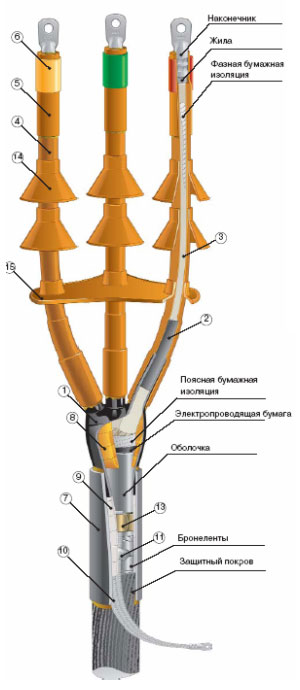

3КВтп - 10(А)

Базовая комплектация:
  • Полупроводящая перчатка*
  • Трубки для выравнивания напряженности электрического поля*
  • Маслостойкие трубки*
  • Антитрекинговые изолирующие трубки*
  • Манжеты антитрекинговые концевые*
  • Маркировочные трубки*
  • Поясная манжета*
  • Герметик маслостойкий
  • Герметик - заполнитель
  • Провод заземления с наконечником
  • Припой
  • Паяльный жир
  • Пружина постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Бандажная нить
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка

* - термоусаживаемые компоненты

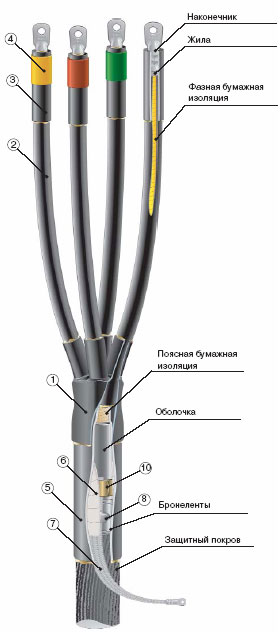

Муфты кабельные термоусаживаемые концевые на напряжение до 1 кВМарка: 4 КВ(Н)Тп - 1

ТУ 3449 -003-59861269-2004 (Россия)

Муфты предназначены для оконцевания четырехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение до 1 кВ и поставляемые в виде комплекта деталей и материалов. Муфты предназначены для эксплуатации в условиях, нормированных для исполнения У категорий 1, 2, 3, 4, 5 по ГОСТ 15150-69. Номинальные значения климатических факторов по ГОСТ 15150-69 для исполнения У1, при этом значение относительной влажности принимают как для категории 5.

Обозначение типоразмера муфты Сечение жил кабеля, мм2Вес комплекта деталей, кг
4КВ(Н)Тп-1-25/50 25, 35, 50 0,77
4КВ(Н)Тп -1-70/120 70, 95, 120 1,00
4КВ(Н)Тп -1-150/240 150, 185, 240 1,25

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Муфта кабельная термоусаживаемая Базовая комплектация:
  • Изолирующая перчатка*
  • Изолирующие трубки*
  • Манжеты изолирующие концевые*
  • Маркировочные трубки*
  • Поясная манжета*
  • Герметик-заполнитель
  • Провод заземления с наконечником
  • Припой
  • Паяльный жир
  • Пружина постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка

* - термоусаживаемые компоненты

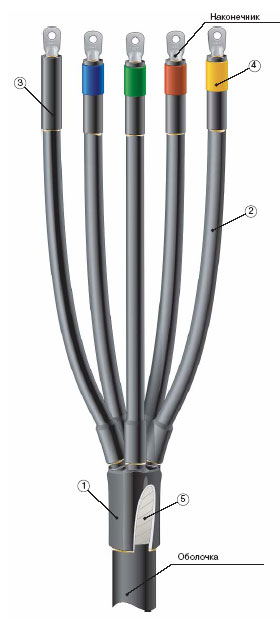

Марка: 5 ПКТп - 1

Концевые муфты внутренней и наружной установки марки 5 ПКТп_1 предназначены для оконцевания 5 - ти жильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ.

Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ВВГ, NYM, NYY

Муфта кабельная термоусаживаемая Базовая комплектация:
  • Изолирующая перчатка*
  • Изолирующие трубки*
  • Манжеты концевые*
  • Маркировочные трубки*
  • Герметик-заполнитель
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка

* - термоусаживаемые компоненты
