Страница 3 из 11Муфты кабельные термоусаживаемые соединительныеМуфты кабельные термоусаживаемые соединительные на напряжение 6 и 10 кВ

ТУ 3449-004-59861269-2004 (Россия)

Муфты (ГОСТ18410-73, ГОСТ 16442-80), предназначены для соединения трехжильных силовых кабелей на напряжение 6 и 10 кВ. Муфты применяют для соединения кабелей при прокладке как в земле, так и внутри помещений. Они поставляются в виде комплекта деталей и материалов.

Обозначение типоразмера муфты Сечение жил кабеля, мм2Вес комплекта деталей, кг
3Стп-10-25/50 25, 35, 50 4.60
3Стп-10-70/120 70, 95, 120 5.19
3Стп-10-150/240 150, 185, 240 5.92

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:
  • Изолирующие перчатки*
  • Внутренние изолирующие трубки*
  • Внешние антитрекинговые изолирующие трубки*
  • Электропроводящие трубки *
  • Толстостенные изолирующие манжеты * (на место соединения жил)
  • Внутренний кожух*
  • Внешний защитный кожух*
  • Герметик маслостойкий
  • Герметик-заполнитель
  • Мастика для заполнения межфазного пространства
  • Изолирующая распорка
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружины постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Бандажная нить
  • Киперная лента
  • Экранирующая алюминиевая лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Упаковочная коробка

* - термоусаживаемые компоненты

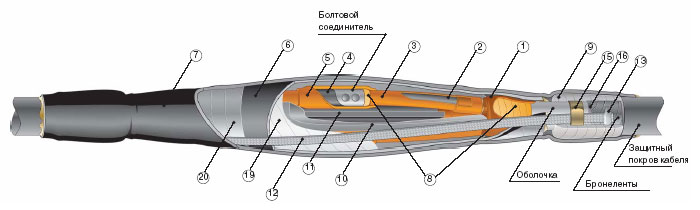

Муфты кабельные термоусаживаемые соединительные на напряжение 6 и 10 кВ

Муфты кабельные термоусаживаемые соединительные на напряжение до 1 кВ

ТУ 3449 -005-59861269-2004 (Россия)

Муфты предназначены для соединения четырехжильных силовых кабелей выполненных по ГОСТ 18410-73, ГОСТ 16442-80 на напряжение до 1 кВ и поставляемые в виде комплекта деталей и материалов. Муфты применяются для соединения кабелей, при прокладке в земле, а также проложенных внутри помещений.

Обозначение типоразмера муфты Сечение жил кабеля, мм2Вес комплекта деталей, кг
4Стп-1-25/50 25, 35, 50 1.9
4Стп-1-70/120 70, 95, 120 2.5
4Стп-1-150/240 150, 185, 240 2.5

Срок службы муфт - не менее 30 лет, при соблюдении правил монтажа и эксплуатации.

Базовая комплектация:
  • Изолирующая перчатка*
  • Изолирующие трубки*
  • Толстостенные изолирующие манжеты* (на место соединения жил)
  • Защитный кожух*
  • Герметик - заполнитель
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружина постоянного давления.
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Киперная лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  1. Упаковочная коробка

* - термоусаживаемые компоненты

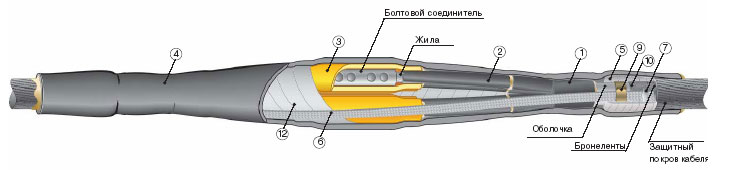

Муфты кабельные термоусаживаемые соединительные на напряжение до 1 кВ
