Разделка кабеля под концевую муфту 1 кВ: 3

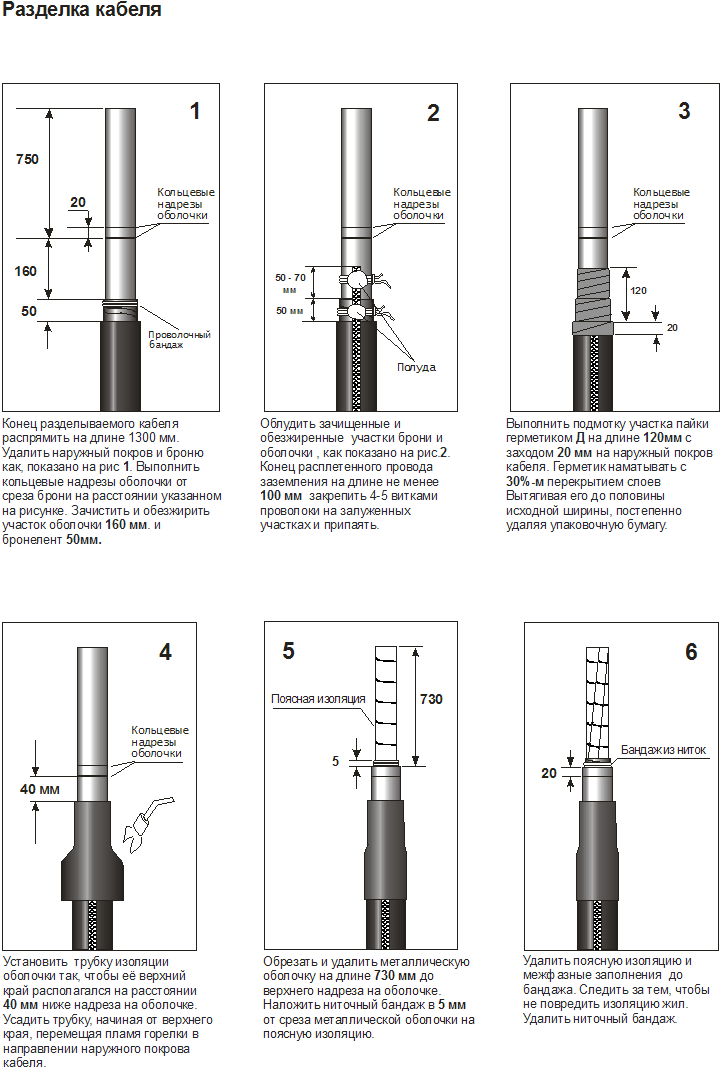

Шаг 1. Размеры 750, 20, 160 и 50 мм. Кольцевые надрезы оболочки и проволочный бандаж. — Рис. 1. Контрольные размеры разделки кабеля: 750, 20, 160 и 50 мм.

Конец разделываемого кабеля распрямить на длине 1300 мм. Удалить наружный покров и броню, как показано на рис. 1. Выполнить кольцевые надрезы оболочки от среза брони на расстоянии, указанном на рисунке. Зачистить и обезжирить участок оболочки 160 мм и бронепояс 50 мм.

Шаг 2. Кольцевые надрезы оболочки, полуда, размеры 50–70 и 50 мм. — Рис. 2. Облуживание подготовленных участков и припайка провода заземления.

Облудить зачищенные и обезжиренные участки брони и оболочки, как показано на рис. 2. Конец расплетенного провода заземления на длине не менее 100 мм закрепить 4–5 витками проволоки на залуженных участках и припаять.

Шаг 3. Кольцевые надрезы оболочки. Подмотка герметиком длиной 120 мм с заходом 20 мм. — Рис. 3. Подмотка герметиком Д на длине 120 мм с заходом 20 мм на наружный покров.

Выполнить подмотку участка пайки герметиком Д на длине 120 мм с заходом 20 мм на наружный покров кабеля. Герметик наматывать с 30%-м перекрытием слоёв, вытягивая его до половины исходной ширины, постепенно удаляя упаковочную бумагу.

Шаг 4. Кольцевые надрезы оболочки. Верхний край трубки располагается на 40 мм ниже надреза. — Рис. 4. Положение трубки изоляции оболочки перед усадкой — 40 мм ниже кольцевого надреза.

Установить трубку изоляции оболочки так, чтобы её верхний край располагался на расстоянии 40 мм ниже надреза на оболочке. Усадить трубку, начиная от верхнего края, перемещая пламя горелки в направлении наружного покрова кабеля.

Шаг 5. Поясная изоляция. Длина 730 мм, ниточный бандаж в 5 мм от среза металлической оболочки. — Рис. 5. Удаление металлической оболочки на 730 мм и установка ниточного бандажа в 5 мм от среза.

Обрезать и удалить металлическую оболочку на длине 730 мм до верхнего надреза на оболочке. Наложить ниточный бандаж в 5 мм от среза металлической оболочки на поясную изоляцию.

Шаг 6. Бандаж из ниток. Размер 20 мм. — Рис. 6. Ниточный бандаж перед удалением поясной изоляции и межфазного заполнения.

Удалить поясную изоляцию и межфазные заполнения до бандажа. Следить за тем, чтобы не повредить изоляцию жил. Удалить ниточный бандаж.

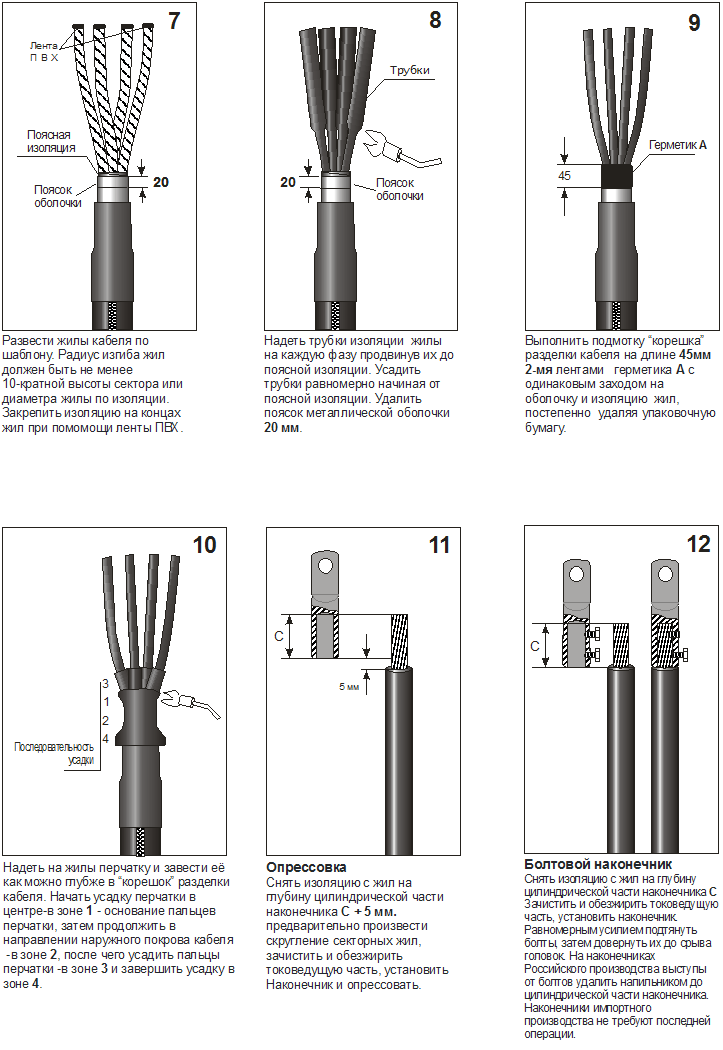

Шаг 7. Разведение жил кабеля по шаблону, фиксация изоляции лентой ПВХ и размер 20 мм. — Рис. 7. Разведение жил по шаблону и фиксация концов поясной изоляции лентой ПВХ.

Развести жилы кабеля по шаблону. Радиус изгиба жил должен быть не менее 10-кратной высоты сектора или диаметра жилы по изоляции. Закрепить изоляцию на концах жил при помощи ленты ПВХ.

Шаг 8. Надевание трубок изоляции на жилы и удаление пояска металлической оболочки размером 20 мм. — Рис. 8. Трубки изоляции жил устанавливают до поясной изоляции; поясок оболочки — 20 мм.

Надеть трубки изоляции жилы на каждую фазу, продвинув их до поясной изоляции. Усадить трубки равномерно, начиная от поясной изоляции. Удалить поясок металлической оболочки 20 мм.

Шаг 9. Подмотка корешка разделки кабеля герметиком А на длине 45 мм. — Рис. 9. Подмотка корешка двумя лентами герметика А на участке длиной 45 мм.

Выполнить подмотку «корешка» разделки кабеля на длине 45 мм 2-мя лентами герметика А с одинаковым заходом на оболочку и изоляцию жил, постепенно удаляя упаковочную бумагу.

Шаг 10. Установка и последовательная усадка перчатки в зонах 1, 2, 3 и 4. — Рис. 10. Порядок усадки перчатки по зонам 1–4 от основания пальцев к наружному покрову.

Надеть на жилы перчатку и завести её как можно глубже в «корешок» разделки кабеля. Начать усадку перчатки в центре — в зоне 1 — основание пальцев перчатки, затем продолжить в направлении наружного покрова кабеля — в зоне 2, после чего усадить пальцы перчатки — в зоне 3 и завершить усадку в зоне 4.

Шаг 11. Опрессовка наконечника. Снятие изоляции на глубину C плюс 5 мм. — Рис. 11. Снятие изоляции на глубину С + 5 мм перед опрессовкой наконечника.

Опрессовка
Снять изоляцию с жил на глубину цилиндрической части наконечника С + 5 мм. Предварительно произвести скругление секторных жил, зачистить и обезжирить токоведущую часть, установить наконечник и опрессовать.

Шаг 12. Установка болтового наконечника и затяжка болтов до срыва головок. — Рис. 12. Установка болтового наконечника и затяжка болтов до срыва головок.

Болтовой наконечник
Снять изоляцию с жил на глубину цилиндрической части наконечника С. Зачистить и обезжирить токоведущую часть, установить наконечник. Равномерными усилиями подтянуть болты, затем довернуть их до срыва головок. На наконечниках Российского производства выступы от болтов удалить напильником до цилиндрической части наконечника. Наконечники импортного производства не требуют последней операции.

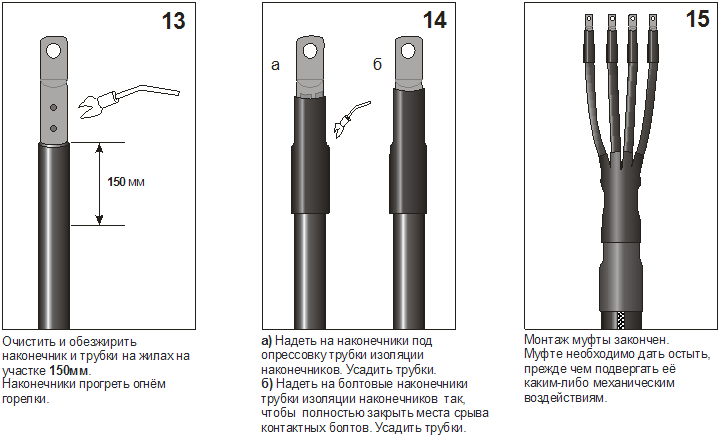

Шаг 13. Очистка и обезжиривание наконечников и трубок на жилах на участке 150 мм. — Рис. 13. Очистка и обезжиривание наконечников и трубок на участке длиной 150 мм.

Очистить и обезжирить наконечники и трубки на жилах на участке 150 мм. Наконечники прогреть огнём горелки.

Шаг 14. Установка и усадка трубок изоляции на опрессованные и болтовые наконечники. — Рис. 14. Положение термоусадочных трубок на наконечниках перед окончательной усадкой.

а) Надеть на наконечники под опрессовку трубки изоляции наконечников. Усадить трубки.
б) Надеть на болтовые наконечники трубки изоляции наконечников так, чтобы полностью закрыть места срыва контактных болтов. Усадить трубки.

Шаг 15. Завершённый монтаж кабельной муфты. — Рис. 15. Общий вид кабельной муфты после завершения всех монтажных операций.

Монтаж муфты закончен. Муфте необходимо дать остыть, прежде чем подвергать её каким-либо механическим воздействиям.
