5.5 МОНТАЖ РАЗЪЕДИНИТЕЛЯ S2DA2T (Рис. 1E)

5.5.1 Неподвижные основания (Рис. 5I и 5L).

Приподнять неподвижные основания (5.1, 5.2), как показано на рисунке B и, следя за их правильным расположением, установить их на опорную конструкцию, совместив с крепежными отверстиями.

Временно закрепить их.

Снять стропы.

При помощи уровня проверить, чтобы все поворотные диски (5.10 и 5.11), несущие изоляторы, находились горизонтальном положении в обоих перпендекулярных направлениях. При необходимости, следует подложить соответствующие конкретному болту с-образные шайбы между опорной конструкцией и полками оснований и добиться их горизонтального положения.

Перед тем, как окончательно прикрепить их к конструкции следует проверить, чтобы:

  1. сами основания были выравнены между собой и по отношению к несущей конструкции;
  2. основания находились в горизонтальном положении;
  3. при полной затяжке не произошла деформация, которая может нарушить уже выполненные регулировки. При необходимости следует повторить предыдущие операции.
  4. Поворотные опорные изоляторы.

Прокручивая вручную поворотные диски (5.10 и 5.11), установить разъединитель в положение ВКЛЮЧЕНО, как показано на рисунке 5.

Снять тяги (5.9 Рис. 5I) с трех полюсов, смонтированные на поворотных дисках; пометить и запомнить их положение.

Как показано на рисунке B поднять изолятор и установить его на поворотный диск таким образом, чтобы отверстия верхнего фланца самого изолятора находились под углом 45° к продольной оси основания (Рис. 2D).

Установить вновь на поворотные диски предварительно снятые тяги (5.9 Рис. 5I), не затягивая их до упора.

Заблокировать рычаг вместе с изолятором с помощью соответствующих болтов, как показано на рисунке 2D.

Закончить крепление изолятора, вставив оставшиеся болты..

Положить уровень на верхнее фланец изолятора и проверить, чтобы оно находилось в плоскости, указанной на рисунке 2D.

Прокручивая вручную поворотные диски (5.10 и 5.11 Рис. 5I), установить их в положение ОТКЛЮЧЕНО..

При помощи уровня проверить еще раз плоскость верхнего фланца изолятора.

Проверить также, что при вращении вокруг своей оси изолятор не описывает при этом конус, (Рис. 2D). При необходимости подложить соответствующие с-образные шайбы, указанные на рисунке 2D между фланцем и поворотным диском и добиться необходимых рабочих условий. Добившись положительного результата, затянуть до упора все болтовые соединения. Следует иметь в виду, что с-образные шайбы должны устанавливаться согласно рисунка 2D таким образом, чтобы они образовывали с болтами опорные наклонные плоскости и не вызывали механических колебаний зажимных колец изоляторов.

Проверить также, чтобы расстояние между осями изоляторов соответствовало значению, указанному на установочном чертеже DIN-...

  1. Рабочие ножи (Рис. 2, 2A, 2B и 2C)

Полуножи штыревого (2.2, 2A.2, 2B.2 и 2C.2) и ламельного контактов (2.1, 2A.1, 2B.1 и 2C.1).

ПРИМЕЧАНИЕ: Полуножи на первом этапе монтируются без экранов (6.1 Рис. 6).

ВНИМАНИЕ: ДВА ПОЛУНОЖА ШТЫРЕВОГО (2.2, 2A.2, 2B.2 И 2C.2) И ЛАМЕЛЬНОГО КОНТАКТОВ (2.1, 2A.1, 2B.1 И 2C.1) КОТОРЫЕ ОБРАЗУЮТ РАБОЧИЕ НОЖИ РАЗЪЕДИНИТЕЛЕЙ МЕЖДУ СОБОЙ НЕ СИММЕТРИЧНЫ.

РАЗЪЕДИНИТЕЛЬ НЕ РАБОТАЕТ ПРИ НЕПРАВИЛЬНОМ ПОДКЛЮЧЕНИИ ПОЛУНОЖЕЙ И ВЫПОЛНЕНИЕ ОПЕРАЦИЙ В ЭТОМ СЛУЧАЕ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ РАБОЧИХ НОЖЕЙ. ПОЭТОМУ ОНИ ДОЛЖНЫ БЫТЬ СМОНТИРОВАНЫ В СТРОГОМ СООТВЕТСТВИИ С ПОЛОЖЕНИЕМ ИЗОЛЯТОРА.

Установив разъединитель в положение ОТКЛЮЧЕНО, поднять полуножи, как показано на рисунке B, смонтировать их на соответствующих изоляторах, и при помощи болтов гаек, плоских и гроверных шайб прикрепить их к фланцам поворотных изоляторов.

Вручную установить разъединитель в положение ВКЛЮЧЕНО.

  1. Вал привода (7.6, 7.7 и 7.9 Рис. 7)

Вал привода без "диска сцепления" (7.6)

Установить верхнюю часть рабочего вала заземляющих ножей (7.6) в ступицу рычага привода заземляющих ножей (5I.2 Рис. 5I и 5L).

Поднять вал настолько, чтобы не затруднять монтаж привода и закрепить его в этом положении.

Вал привода с "диском сцепления" (7.7 и 7.9)

Валы привода, называемые с "диском сцепления" имеют в своей верхней части диск для сцепления с муфтами (5E.2 Рис. 5I и 5L).

Установить валы в вышеуказанные муфты, как показано на рисунке 7.

Поднять их как можно выше и закрепить в этом положении, чтобы провести монтаж привода (смотри следующий параграф).

  1. Привод разъединителя для управления заземляющими ножами (7.2 Рис. 7)

Проверить, чтобы регистрационный номер шкафа привода соответствовал номеру разъединителя, поднять шкаф, как показано на рисунке B и установить его на соответствующую конструкцию в положении, указанном на установочном рисунке DIN-0 , не затягивая до упора крепежные болты.

Установить двухстержневой привод следующим образом:

  1. Разъединитель в положении ВКЛЮЧЕНО.
  2. Заземляющие ножи в положении ОТКЛЮЧЕНО.

Вставить нижнюю часть рабочих валов в муфту (7.10).

Теперь можно затянуть муфту (7.10) и заблокировать вал, прикладывая усилие кутящего момента равное примерно 80 Нм

  1. Ручной привод заземляющих ножей (7.4 Рис. 7)

Проверить, чтобы регистрационный номер шкафа привода соответствовал номеру разъединителя, поднять шкаф, как показано на рисунке B и установить его на соответствующую конструкцию в положении, указанном на установочном рисунке DIN-0 , не затягивая до упора крепежные болты.

Проверить, валы привода и заземляющих ноже находились в положении

ОТКЛЮЧЕНО

Открутить вертикальный вал (7.9) и положить его на верхний фланец привода, следя за тем, чтобы контакт происходил правильно и по всей поверхности.

Проследить за тем, чтобы крепежный фланец рабочего вала и вала привода находились в одной плоскости, используя при необходимости допуски в отверстиях

и, подкладывая соответствующие с-образные шайбы между шкафом привода и опорной конструкцией.

Закрепить вал привода при помощи болтов (7.12) и гроверных шайб, следя за тем, чтобы соединительные болты попадали по центру проушин рабочего вала.

После получения необходимого результата затянуть до упора все крепежные болты.

  1. Крепление рабочего рычага полюса привода (5I.2 Рис. 5I и 5L)

Установить рычаг привода заземляющих ножей (5!.2)под углом и на высоте, указанным на рисунке 5I.

ПРИМЕЧАНИЕ: если размер по высоте не указан, то рычаг устанавливается на расстоянии от 2 до 3 мм от опоры.

При монтаже следует вал привода (7.6) сверлом диаметром 10 мм, используя имеющиеся на рычаге отверстия в качестве кондуктора для центровки.

Закрепить рычаги при помощи соответствующих гроверных шайб.

  1. Межполюсная тяга разъединителя (5.3 Рис. 51)

Ослабить болты муфты (5.4).

Вставить тягу (5.3) в предварительно ослабленные муфты.

Установить тяги таким образом, чтобы муфты находились посредине площади соприкосновения.

Зафиксировать полностью все муфты.

  1. Межполюсная тяга заземляющих ножей (5A.2 Рис. 51)

Ослабить болты муфты (5.4).

Вставить тягу (5A.2) в предварительно ослабленные муфты.

Установить тяги таким образом, чтобы муфты находились посредине площади соприкосновения.

Зафиксировать полностью все муфты.

  1. Регулировка рабочих ножей

При помощи соответствующего рычага привода разъединителя выполнить медленно ОТКЛЮЧЕНИЕ, следя за тем, чтобы штыревые контакты размыкались как показано на рисунке 2E.

Медленно выполнить операцию ВКЛЮЧЕНИЕ, следя за тем, чтобы все штыревые контакты входили в ламельные контакты строго по центру, как показано на рисунке 2E.

Теперь, в положении ВКЛЮЧЕНО, проверить центровку двух полуножей всех трех полюсов, а также проконтролировать соблюдение всех условий, указанных на рисунках 2E и 2F.

При необходимости следует провести центровку, используя для этой цели допуск в крепежных отверстиях двух полуножей и подложить с-образные шайбы между основаниями самих полуножей и фланцами опорных изоляторов

Затянуть до упора болты и вручную выполнить несколько операций по проверке регулировок.

При необходимости операции следует повторить.

Вручную ОТКЛЮЧИТЬ разъединитель и оставить его в этом положении.

  1. Монтаж экранов (Рис. 6)

Монтаж экранов на полуноже штыревого контакта.

Установить два полуножа в положение ОТКЛЮЧЕНО:

  1. установить болт (6.3) M6 x 60 с плоской шайбой в крышку (6.1);
  2. установить 40-миллиметровую распорку (6.2);
  3. вставить весь узел в штыревой контакт, как показано на рисунке 6;
  4. заблокировать гайки при помощи плоских и гроверных шайб.

Монтаж экранов на полуноже ламельного контакта.

  1. Установить два полуножа в положение ОТКЛЮЧЕНО
  2. установить болт (6.5) M6 x 80 с плоской шайбой в крышку (6.1);
  3. установить 40-миллиметровую распорку (6.4);
  4. вставить весь узел в штыревой контакт, как показано на рисунке 6;
  5. заблокировать гайки при помощи плоских и гроверных шайб.
  6. Подвижный рычаг и неподвижный контакт заземляющих ножей (Рис. 8, 8A и 9)

N.B.: По окончании монтажа подвижного рычага, необходимо выполнить несколько контрольных операций и проверить установочные параметры. Во время проведения этих операций особое внимание следует уделить на то, чтобы рычаг 5I.2 и, следовательно, рычаги 5I.3 и 5I.4 вращались в правильном направлении. Неправильное направление вращения приведет к повреждению шаровых шарниров.

Выполняя операцию вручную, установить привод разъединителя в положение ОТКЛЮЧЕНО.

Выполняя операцию вручную, установить привод заземляющих ножей в почти ВКЛЮЧЕННОЕ положение таким образом, чтобы внутренняя трубка заземляющих (8.15) имела возможность перемещаться по вертикали на несколько градусов.

Вручную переместить по вертикали на несколько градусов внутреннюю трубку заземляющих ножей (8.15) и одновременно с этим вставить рычаги заземляющих ножей (8.11) и разместить их, как показано на Рис. 8.

Выполняя операцию вручную, установить привод заземляющих ножей в положение ВКЛЮЧЕНО.

Перемещая муфту (8.6) по трубе подвижного рычага заземляющих ножей (8.11) найти калиброванные отверстия в нижней части трубы (8.11) подвижного рычага заземляющих ножей. Для того, чтобы облегчить нахождение отверстий следует медленно поворачивать трубу вокруг своей оси и одновременно с этим перемещать муфту (8.6).

Проверить, чтобы противогололедные щиты (8.12), и горизонтально расположенные заземляющие ножи, находились в верхней части подвижных штыревых контактов

(8.13).

После установки трубы в правильное положение (8.11), затянуть болты (8.10) и болты (8.9) муфты (8.6).

Рабочий шатун, (8.7) выполняет полное вращение примерно на 130°, в течение первых примерно 90° он вызывает перемещение подвижного рычага (8.11) из

горизонтального положения в вертикальное, пока щит (8.12) не коснется упора (9.2 Рис. 9), а в течение последних примерно 40° он вызывает вертикальное перемещение рычага и последовательное проникновение штыревого контакта (8.13) в неподвижный ламельный контакт (9.1 Рис. 9).

Кроме того, проверить, чтобы подвижный контакт (8.13) находился точно по центру неподвижного контакта (9.1 Рис. 9). В противном случае необходимо ослабить крепежные болты основания заземляющих ножей, отцентровать подвижный контакт и затем снова затянуть болты..

Проверить, чтобы верхняя часть подвижного контакта (8.13) и нижняя часть оболочки неподвижного контакта (9.1 Рис. 9) имели зазор примерно 10^13 мм, как показано на рисунке 9.

В противном случае необходимо ослабить болты (9.3 Рис. 9) и, используя соответствующие проушины в контактной пластине его можно поднять или опустить, для того, чтобы получить указанный размер, а затем снова затянуть болты (9.3 Рис. 9).

Вручную выполнить несколько операций включение и отключения заземляющих ножей и проверить правильное вхождение штыревого контакта (8.13) в неподвижный (9.1 Рис. 9)контакт заземляющих ножей.

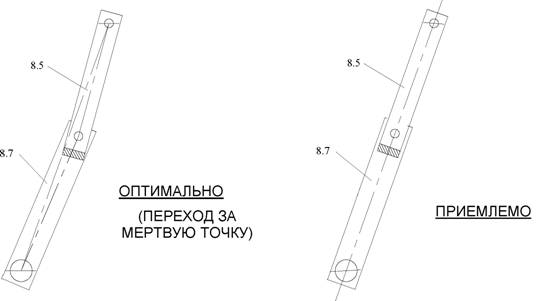

Проверить также, чтобы в положении ВКЛЮЧЕНО рычаги 8.7 и 8.5 заземляющего ножа становились в положение под центром, как показано ниже.

S2DA2T регулировка

В противном случае можно, используя рычаг 5I.2 (смотри Рис. 5I) и, ослабив гайку, блокирующую шаровой шарнир, изменить его положение относительно продольной оси рычага.

Проверить также горизонтальное положение подвижных рычагов (8.11) заземляющих ножей в отключенном положении.

  1. Механическое блокировочное устройство разъединителя и заземляющих ножей (Рис. 51)

Механическое блокировочное устройство между разъединителем и заземляющими ножами смонтировано на неподвижном основании, рисунок 5I и 5L и состоит из:

  1. тяга соединительная (5E.11) блокировки;
  2. рычаг (5E.9) с блокировочным пальцем разъединителя;
  3. рычаг (5E.10) с блокировочным пальцем заземляющих ножей;
  4. диск блокировочный (5E.7) разъединителя;
  5. диск блокировочный (5E.8) заземляющих ножей;
