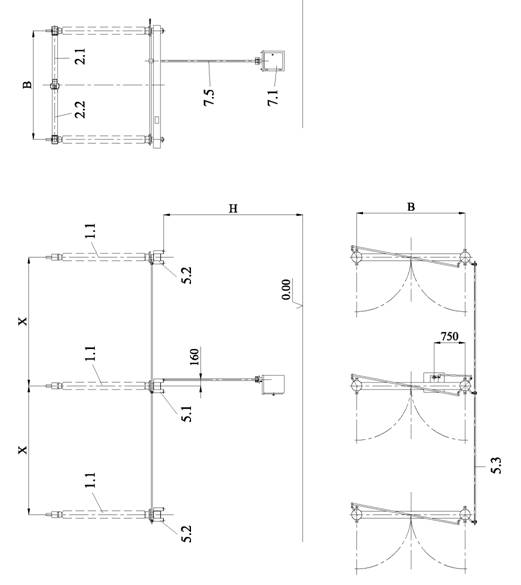

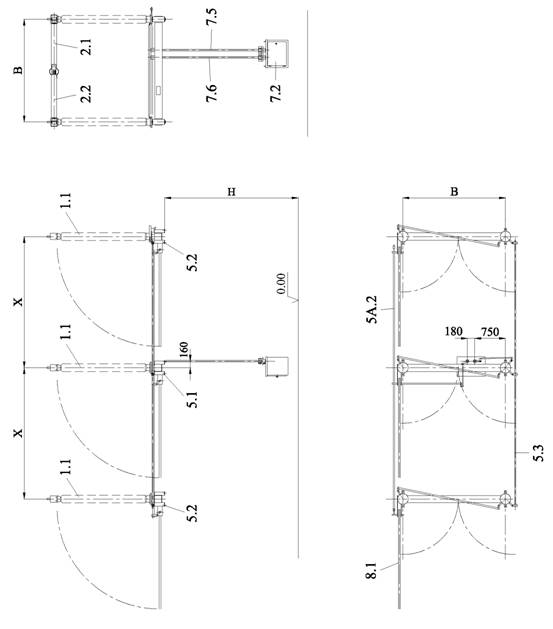

РИС. 1: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DA

NB.: Размеры X, B и H смотри в установочном чертеже DIN-....

СПЕЦИФИКАЦИЯ

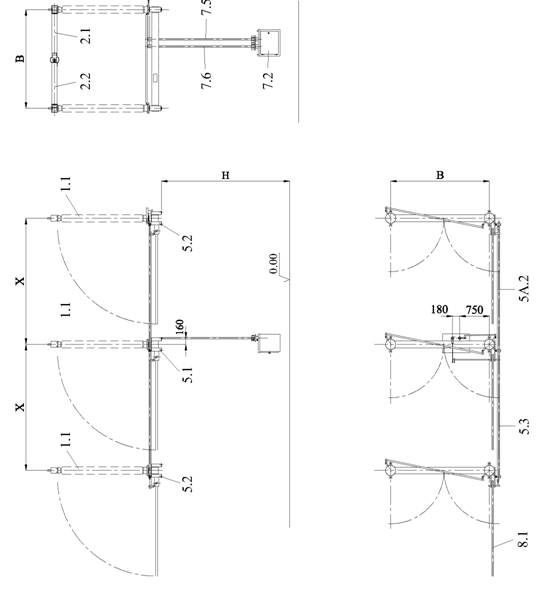

РИС. 1A: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DAT

NB.: Размеры X, B и H смотри в установочном чертеже DIN-....

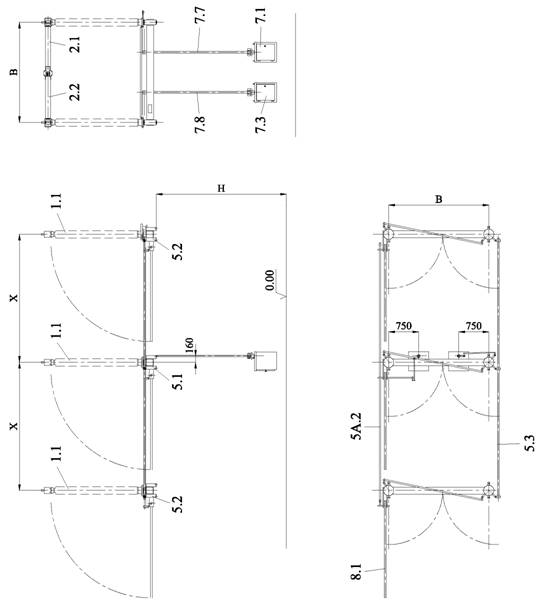

РИС. 1B: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DAT

NB.: Размеры X, B и H смотри в установочном чертеже DIN -....

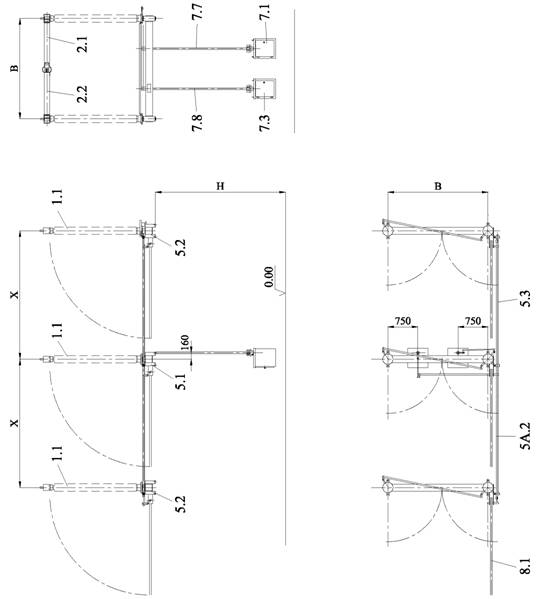

РИС. 1C: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DAT

NB.: Размеры X, B и H смотри в установочном чертеже DIN -....

СПЕЦИФИКАЦИЯ

1. ИЗОЛЯТОР
2. РАБОЧИЙ НОЖ (ПОЛУНОЖ ЛАМЕЛЬНОГО КОНТАКТА)
3. РАБОЧИЙ НОЖ (ПОЛУНОЖ ШТЫРЕВОГО КОНТАКТА)
4. НИЖНЕЕ ОСНОВАНИЕ ПРИВОДА
5. НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА
6. ТЯГА РАЗЪЕДИНИТЕЛЯ

5A.2 ТЯГА ЗАЗЕМЛЯЮШИХ НОЖЕЙ

1. ПРИВОД РАЗЪЕДИНИТЕЛЯ
2. ПРИВОД ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
3. ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ
4. ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
1. ЗАЗЕМЛЯЮЩИЕ НОЖИ

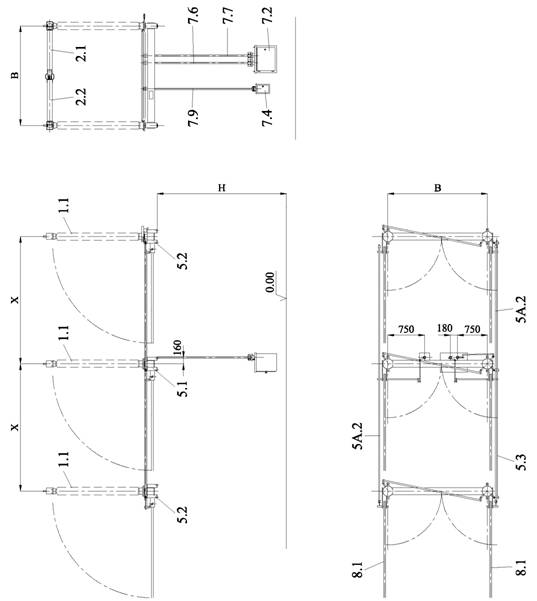

РИС. 1D: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DAT

NB.: Размеры X, B и H смотри в установочном чертеже DIN -....

СПЕЦИФИКАЦИЯ

1. ИЗОЛЯТОР
2. РАБОЧИЙ НОЖ (ПОЛУНОЖ ЛАМЕЛЬНОГО КОНТАКТА)
3. РАБОЧИЙ НОЖ (ПОЛУНОЖ ШТЫРЕВОГО КОНТАКТА)
4. НИЖНЕЕ ОСНОВАНИЕ ПРИВОДА
5. НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА
6. ТЯГА РАЗЪЕДИНИТЕЛЯ

5A.2 ТЯГА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

1. ПРИВОД РАЗЪЕДИНИТЕЛЯ
2. ПРИВОД ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
3. ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ
4. ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
1. ЗАЗЕМЛЯЮЩИЕ НОЖИ

РИС. 1E: УЗЕЛ РАЗЪЕДИНИТЕЛЯ S2DA2T

NB.: Размеры X, B и H смотри в установочном чертеже DIN -....

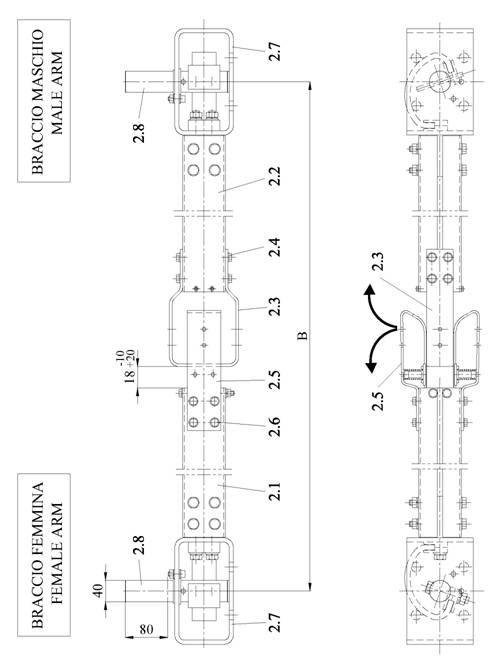

РИС. 2: ГЛАВНЫЕ НОЖИ 1250 a (31.5 Ka X 3" - 40 Ka X 1")

Рычаг ламельного контакта Рычаг штыревого контакта

СПЕЦИФИКАЦИЯ

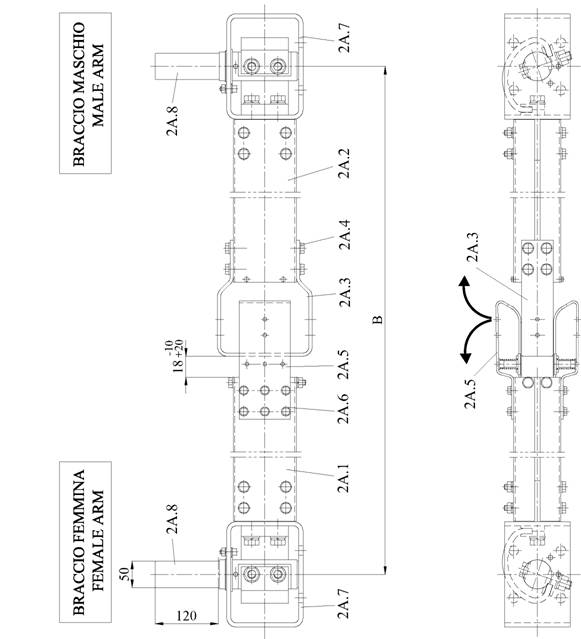

РИС. 2A: ГЛАВНЫЕ НОЖИ 1600-2000 A (31.5 Ka X 3" - 40 Ka X 1")

СПЕЦИФИКАЦИЯ

2A.1 РАБОЧИЙ НОЖ (ПОЛУНОЖ ЛАМЕЛЬНОГО КОНТАКТА)

1. РАБОЧИЙ НОЖ (ПОЛУНОЖ ШТЫРЕВОГО КОНТАКТА)

2A.3 ШТЫРЕВОЙ КОНТАКТ

2A.4 БОЛТЫ КРЕПЛЕНИЯ ШТЫРЕВОГО КОНТАКТА

2A.5 ЛАМЕЛЬНЫЙ КОНТАКТ

2А.6 БОЛТЫ КРЕПЛЕНИЯ ЛАМЕЛЬНОГО КОНТАКТА

2A.7 ЗОНА ОПОРЫ И КРЕПЛЕНИЯ ИЗОЛЯТОРА

2A.8 ВЫВОД РАЗЪЕДИНИТЕЛЯ

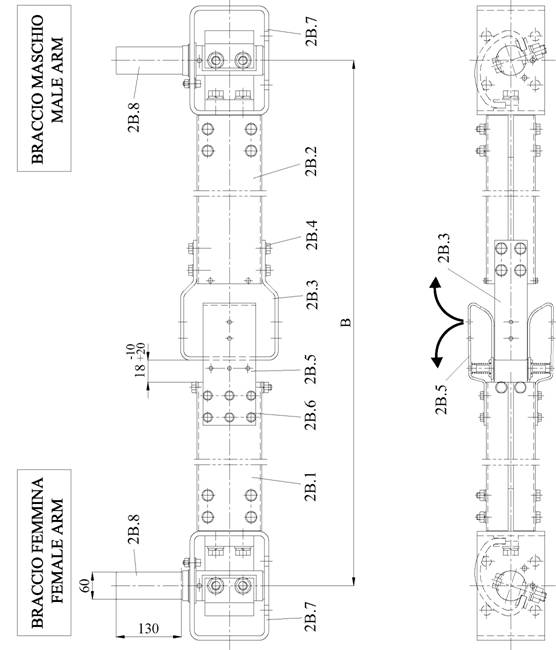

РИС. 2B: ГЛАВНЫЕ НОЖИ 2500 A (31.5 Ka X 3" - 40 Ka X 1")

СПЕЦИФИКАЦИЯ

2В.1 РАБОЧИЙ НОЖ (ПОЛУНОЖ ЛАМЕЛЬНОГО КОНТАКТА)

2В.2 РАБОЧИЙ НОЖ (ПОЛУНОЖ ШТЫРЕВОГО КОНТАКТА)

2В.3 ШТЫРЕВОЙ КОНТАКТ

2В.4 БОЛТЫ КРЕПЛЕНИЯ ШТЫРЕВОГО КОНТАКТА

2В.5 ЛАМЕЛЬНЫЙ КОНТАКТ

2В.6 БОЛТЫ КРЕПЛЕНИЯ ЛАМЕЛЬНОГО КОНТАКТА

2В.7 ЗОНА ОПОРЫ И КРЕПЛЕНИЯ ИЗОЛЯТОРА

2В.8 ВЫВОД РАЗЪЕДИНИТЕЛЯ

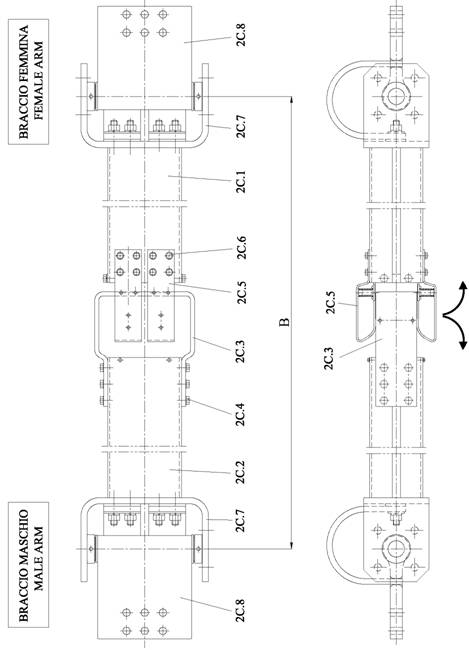

РИС. 2C: ГЛАВНЫЕ НОЖИ 3150-4000 a (63 Ka X 3")

СПЕЦИФИКАЦИЯ

2С.1 РАБОЧИЙ НОЖ (ПОЛУНОЖ ЛАМЕЛЬНОГО КОНТАКТА)

2С.2 РАБОЧИЙ НОЖ (ПОЛУНОЖ ШТЫРЕВОГО КОНТАКТА)

2С.3 ШТЫРЕВОЙ КОНТАКТ

2С.4 БОЛТЫ КРЕПЛЕНИЯ ШТЫРЕВОГО КОНТАКТА

2С.5 ЛАМЕЛЬНЫЙ КОНТАКТ

2С.6 БОЛТЫ КРЕПЛЕНИЯ ЛАМЕЛЬНОГО КОНТАКТА

2С.7 ЗОНА ОПОРЫ И КРЕПЛЕНИЯ ИЗОЛЯТОРА

2С.8 ВЫВОД РАЗЪЕДИНИТЕЛЯ

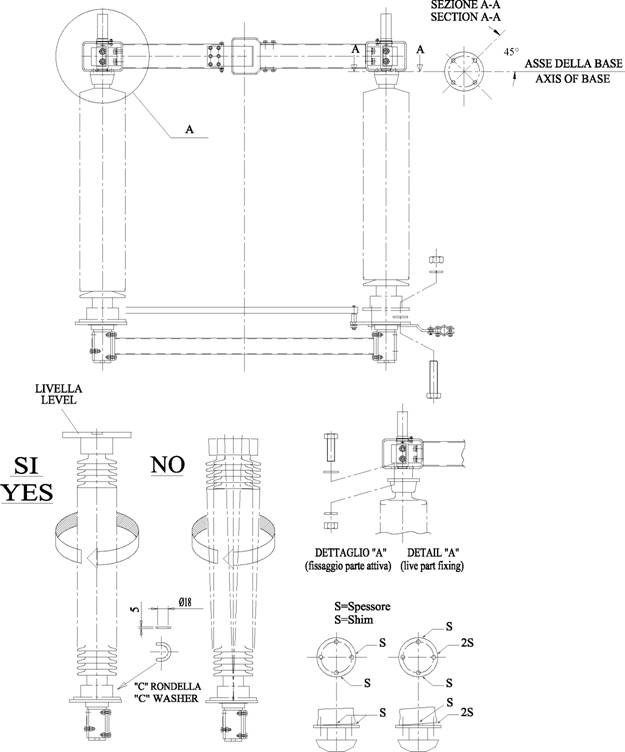

РИС. 2D: МОНТАЖ ИЗОЛЯТОРОВ

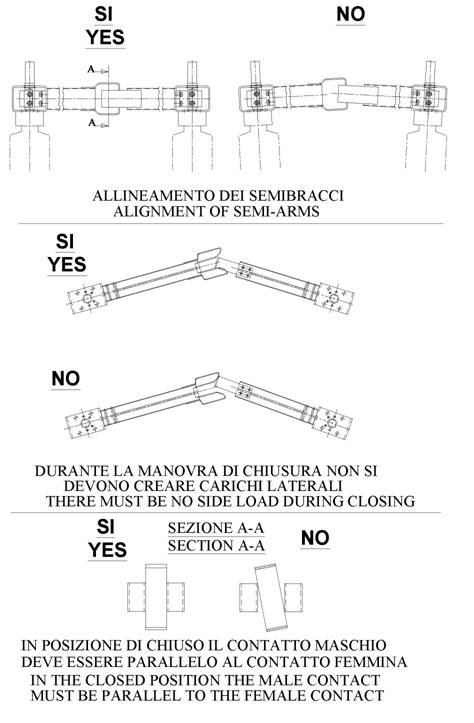

РИС. 2E:

КОНТРОЛЬ ГЛАВНЫХ НОЖЕЙ

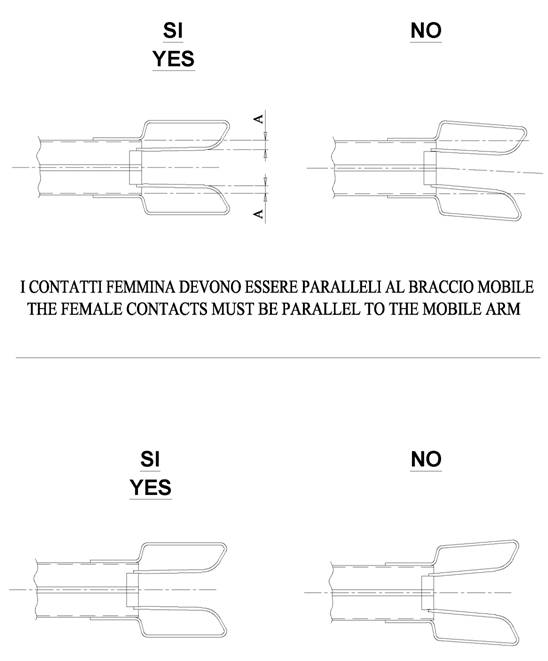

РИС. 2F: КОНТРОЛЬ ГЛАВНЫХ НОЖЕЙ

LE LAME DEI CONTATTI DEVONO ESSERE CONVERGENTI, NON DIVERGENTI THE CONTACTS BLADES MUST BE CONVERGENT AND NOT DIVERGENT

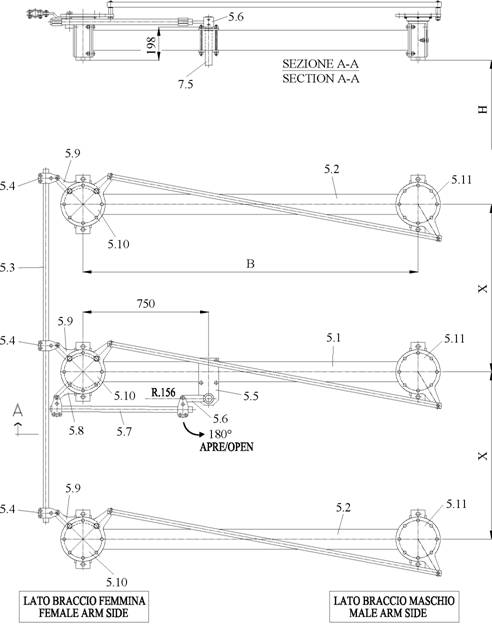

РИС. 5: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DA

Спецификация на нижнюю часть разъединителя S2DA (Рис. 5)

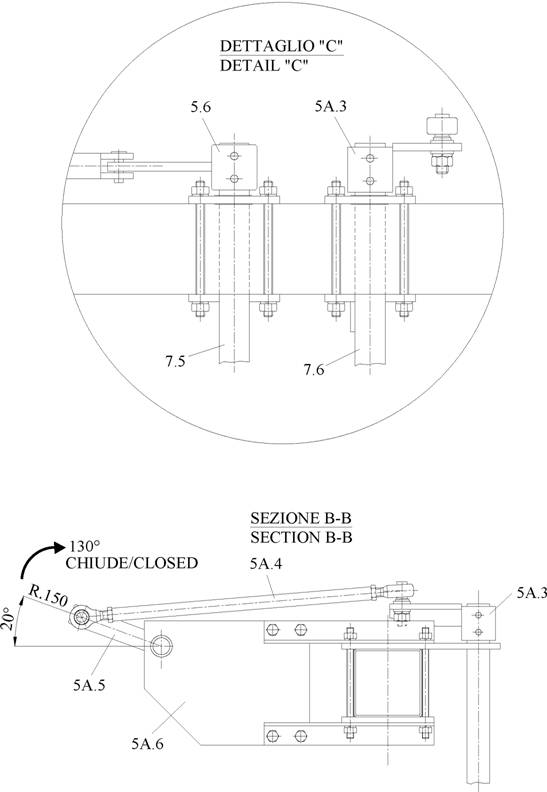

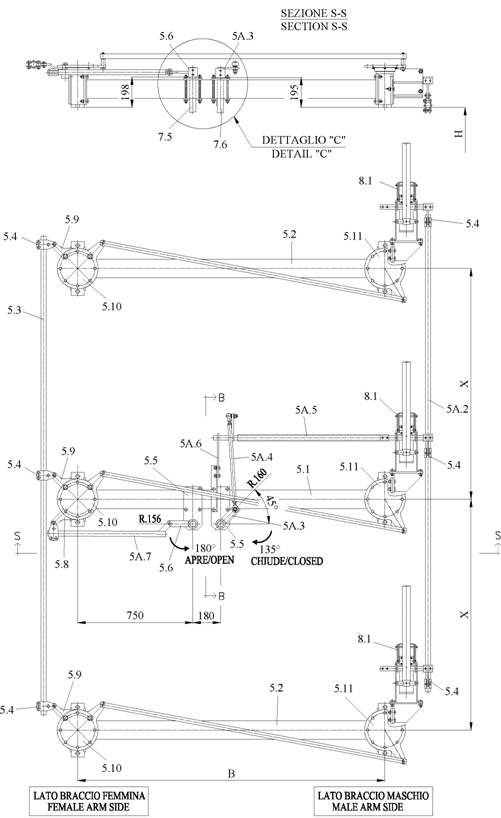

РИС. 5A: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT

РИС. 5B: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT (ДЕТАЛИ)

Спецификация на нижнюю часть разъединителя S2DAT (Рис. 5A и 5B)

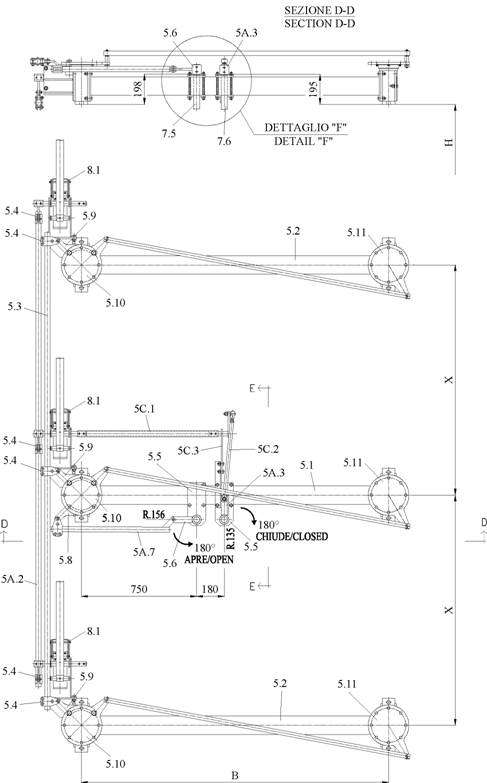

РИС. 5C: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT

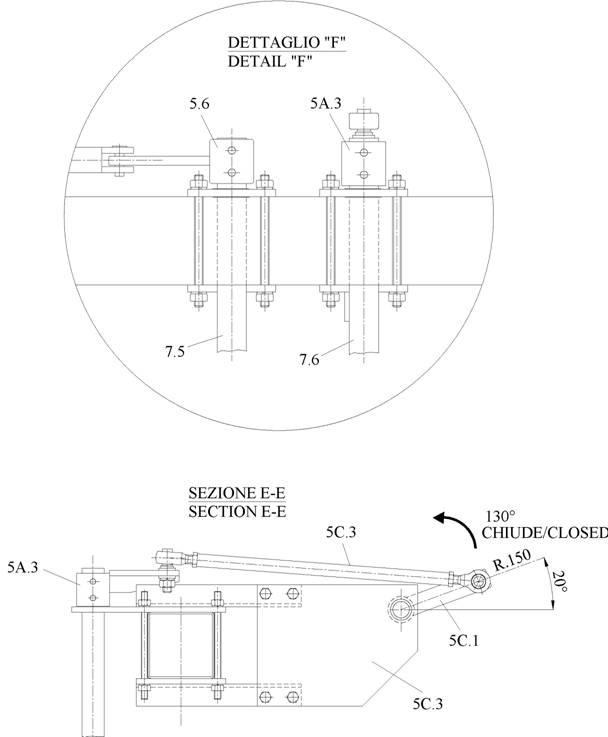

РИС. 5D: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT (ДЕТАЛИ)

Спецификация на нижнюю часть разъединителя S2DAT (Рис. 5C e 5D)

1. НИЖНЕЕ ОСНОВАНИЕ ПРИВОДА
2. НИЖНЕЕ ОСНОВАНИЕ КОНТРПРИВОДА
3. ТЯГА РАЗЪЕДИНИТЕЛЯ
4. ЗАЖИМ
5. ОПОРА РАБОЧЕГО ВАЛА ПРИВОДА
6. РЫЧАГ ПРИВОДА РАЗЪЕДИНИТЕЛЯ 5A.7 ТЯГА ПРИВОДА РАЗЪЕДИНИТЕЛЯ
7. РАБОЧИЙ РЫЧАГ
8. СОЕДИНИТЕЛЬНЫЙ РЫЧАГ
9. РАБОЧИЙ ДИСК ЛАМЕЛЬНОГО КОНТАКТА
10. РАБОЧИЙ ДИСК ШТЫРЕВОГО КОНТАКТА 5A.2 ТЯГА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

5A.3 РЫЧАГ ПРИВОДА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

5C.2 ТЯГА ПРИВОДА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

5C.1 РАБОЧИЙ ВАЛ ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

5C.3 НАПРАВЛЯЮЩАЯ ПЛАСТИНА

1. РАБОЧИЙ ВАЛ ПРИВОДА РАЗЪЕДИНИТЕЛЯ
2. РАБОЧИЙ ВАЛ ПРИВОДА ЗАЗЕМЛЯЮЩИХ НОЖЕЙ
3. ЗАЗЕМЛЯЮЩИЕ НОЖИ

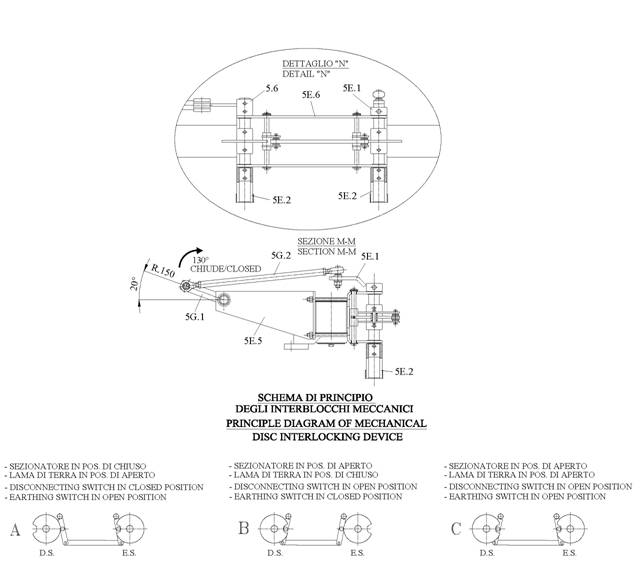

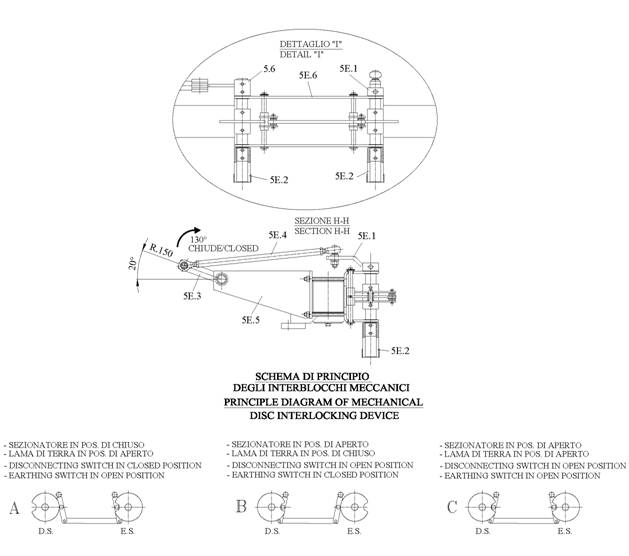

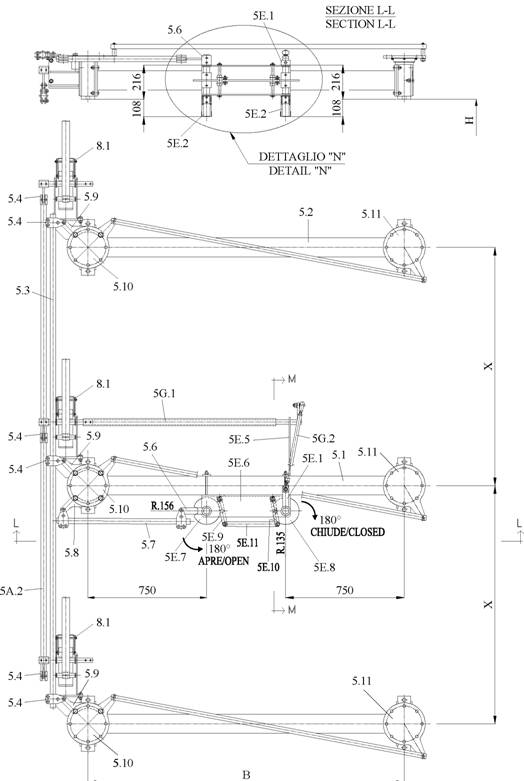

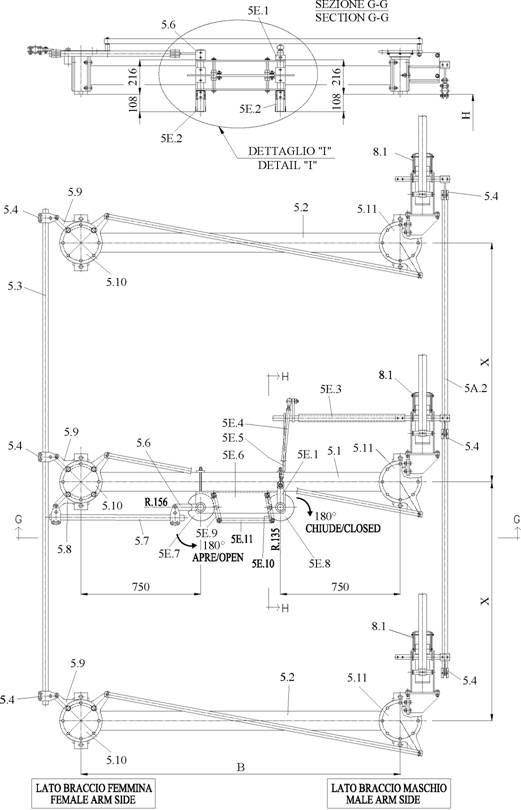

РИС. 5E: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT

РИС. 5F: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT (ДЕТАЛИ)

Спецификация на нижнюю часть разъединителя S2DAT (Рис. 5E e 5F)

РИС. 5G: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT

РИС. 5H: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DAT (детали)

Спецификация на нижнюю часть разъединителя S2DAT (Рис. 5G и 5H)

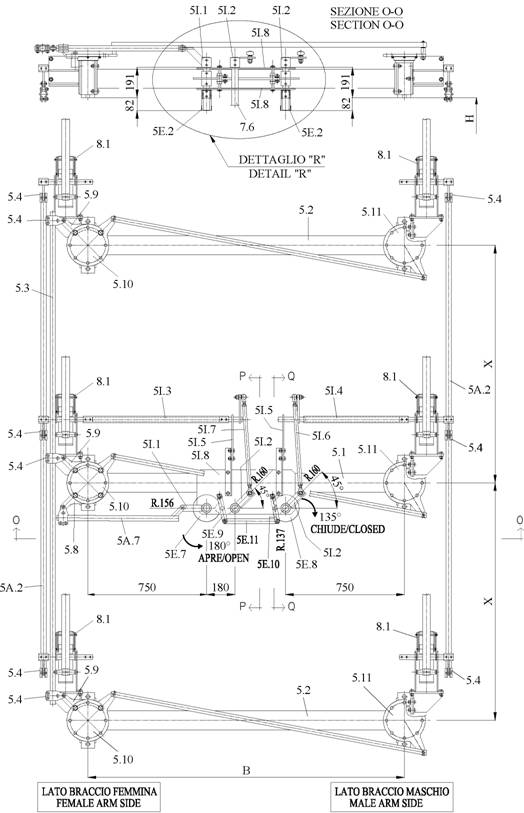

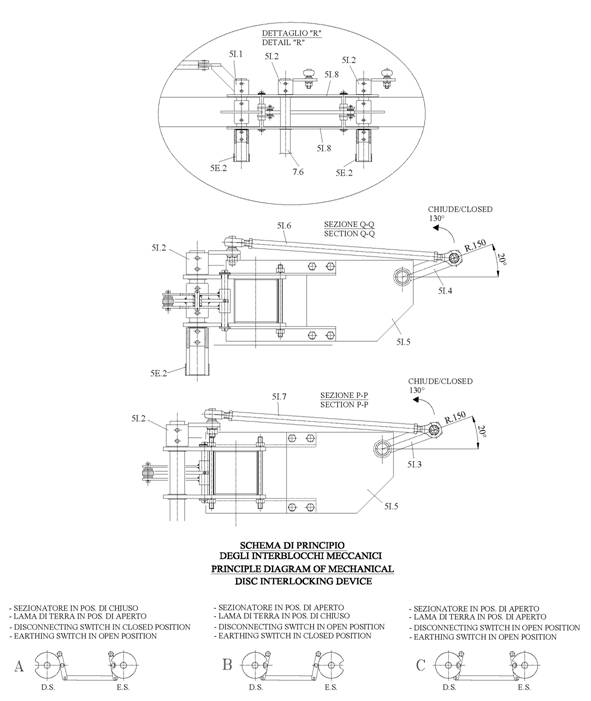

РИС. 5I: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DA2T

РИС. 5L: СБОРОЧНЫЙ ЧЕРТЕЖ НИЖНЕЙ ЧАСТИ РАЗЪЕДИНИТЕЛЯ S2DA2T (ДЕТАЛИ)

Спецификация на нижнюю часть разъединителя S2DA2T (Рис. 5I и 5L)
