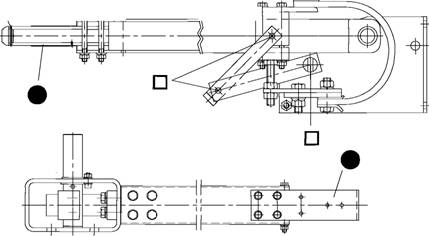

РИС. 10: СМАЗКА
УЗЕЛ ПОДВИЖНОГО РЫЧАГА С ГНЕЗДОВЫМ КОНТАКТОМ
УЗЕЛ ПОДВИЖНОГО РЫЧАГА СО ШТЫРЕВЫМ КОНТАКТОМ
НЕПОДВИЖНЫЕ КОНТАКТЫ ЗАЗЕМЛЯЮЩИХ НОЖЕЙ

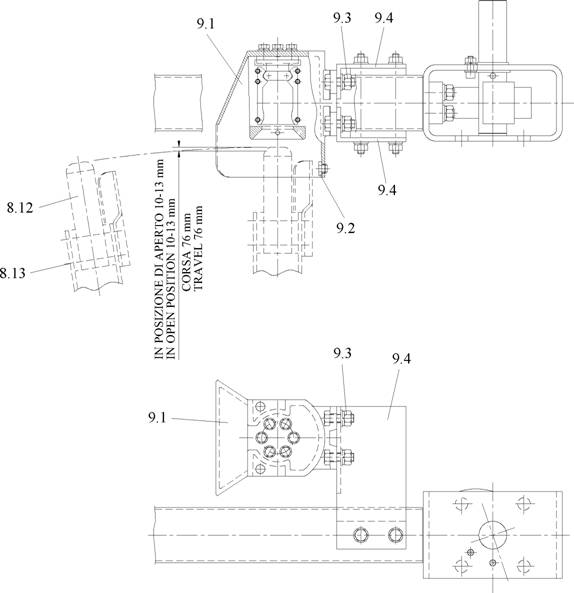

РИС. 9:
Рекомендуемые виды смазки (не входят в объем поставки)
Густая смазка (см. примечание)
• Нейтрально действующий вазелин
Примечание
Для применения в нормальных условиях:
ESSO Multipurpose grease Hi
CHEVRON Dura—lith gr. 2/grease L2 AGIP марка 30
AMOCO AMOLITH марка 1
AMOLITH марка 2 AMOLITH марка 3 BP L2 универсальная смазка
CASTROL Spheerol APT 2 IP ATHESIA 2
MOBIL Смазка Mobil MP
Для применения в условиях крайних температур ESSO Esso Beacon 325
ПРИЛОЖЕНИЕ "A": ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип разъединителя | S2DA 245 | S2DA 362 |
| Класс напряжения, кВ | 220 | 330 |
| Номинальное напряжение, кВ | 245 | 362 |
| Наибольшее рабочее напряжение, кВ | 252 | 363 |
| Номинальная частота, Гц | 50 | |
| Номинальный ток, А | до 4000 | |
| Длина пути утечки, см/кВ | до 3.1 | |
| Испытательные напряжения, кВ | ||
| Грозового импульса, кВ | ||
| на землю | 1050 | 1300 |
| между контактами | 1200 | 1425 |
| Коммутационного импульса, кВ | ||
| на землю | - | 975 |
| между контактами | - | 1271 |
| Промышленной частоты, кВ | ||
| на землю | 460 | 460 |
| между контактами | 530 | 610 |
| Параметры сквозного тока короткого замыкания: | ||
| а) Номинальный кратковременный выдерживаемый ток (ток термической стойкости) 3 с, кА | До 63 | До 63 |
| Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА | До 160 | До 160 |
| Время протекания тока термической стойкости, с | ||
| - для главной цепи | 3 | 3 |
| - для цепи заземления | 1 | 1 |
| Время включения (отключения), с, не более | 10 | 10 |
| Температура окружающего воздуха, предельная, °С | ||
| Плюс 50 Минус 50 | Плюс 50 Минус 50 | |
| Максимальная скорость ветра при отсутствии гололеда, м/с | 40 | 40 |
| Тип разъединителя | S2DA 245 | S2DA 362 |
| Толщина стенки гололеда, мм, | 20 | 20 |
| Допустимая высота установки над уровнем моря, м, | До 1000 | До 1000 |
| Сейсмостойкость, баллов по шкале MSK | До 9 | До 9 |
Технические данные привод указаны руководстве по эксплуатации привода.
МОМЕНТЫ ЗАТЯЖКИ ВИНТОВ И БОЛТОВ
| НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТЫ | Оцинкованная СТАЛЬ ВИНТЫ | |||
| Диаметр (мм) | Крутящий момент (Нм) | Диаметр (мм) | Крутящий момент (Нм) | |
| 6 | 4.5 | 12 | 58 | |
| 8 | 11 | 14 | 90 | |
| 10 | 19 | 16 | 140 | |
| 12 | 32 | 18 | 190 | |
| 14 | 50 | 20 | 270 | |
| 16 | 78 | 22 | 360 | |
| 24 | 470 | |||
| БОЛТЫ | БОЛТЫ | |||
| Диаметр (мм) | Крутящий момент (Нм) | Диаметр (мм) | Крутящий момент (Нм) | |
| 4 | 1.5 | 12 | 65 | |
| 5 | 3 | 14 | 105 | |
| 6 | 5 | 16 | 160 | |
| 8 | 12 | 18 | 220 | |
| 10 | 23 | 20 | 300 | |
| 12 | 40 | 22 | 400 | |
| 14 | 63 | 24 | 520 | |
| 16 | 95 | |||
| 18 | 126 | |||
| 20 | 175 | |||
| 22 | 240 | |||
| 24 | 320 | |||
ПРИЛОЖЕНИЕ "B":
ВНИМАНИЕ: в смешанных соединениях (нержавеющая сталь / оцинкованная сталь) следует придерживаться значений, приведенных для нержавеющей стали
 | ФОРМА РЕГИСТРАЦИИ ПУСКА РАЗЪЕДИНИТЕЛЕЙ В ЭКСПЛУАТАЦИЮ | CRS 05/01 |
| ТРАНСМИССИЯ И РАСПРЕДЕЛЕНИЕ | Изд. 5 сент. 99 | |
| Высоковольтная аппаратура |
Заказчик......................................................................... Подстанция............................ Заказ Тип оборудования Заводской №................................................................. Монтажная схема DIN.......... Монтажный чертеж DIN Инструкции по монтажу 1)...................................................................... ПРОВЕРКИ:
| Подпись после испытания | Замеч. или измер. знач. | ||
| 1.1 | Проверка размеров согласно монтажному чертежу | ||
| 1.2 | Проверка вертикальности устанавливаемых изоляторов | ||
| 1.3 | Проверка правильности установки шкафа привода | ||
| 1.4 | Проверка соосности и соединение неподвижных и подвижных контактов | ||
| 1.5 | Проверка правильности установки рабочих валов и трансмиссий |
- РАБОЧИЕ ИСПЫТАНИЯ:
| Подпись после испытания | Замеч. или измер. знач. | ||
| 2.1 | Выполнить 5 ручных операций и проверить правильность перемещений на открытие и закрытие | ||
| 2.2 | Выполнить 5 операций двигателем и проверить достижение конечных положений | ||
| 2.3 | Проверить правильность сигналов вспомогательных контактов | ||
| 2.4 | Проверка работоспособности антиконденсационного и низкотемпературного обогрева | ||
| 2.5 | Испытания изоляции цепей вторичной коммутации | ||
| 2.6 | Проверка блокировок |
- ТЕКУЩИЙ ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОДВИГАТЕЛЯ: (Макс. знач. исключая начальный пик)
| 3.1 | Выполнить 5 действий и указать среднее значение результатов | ||||||
| ПОЛЮС | РАЗЪЕДИНИТЕЛЬ | ЗАЗЕМЛЯЮЩИЙ КОНТАКТ (СТОРОНА ПОДВИЖНОГО КОНТАКТА) | ЗАЗЕМЛЯЮЩИЙ КОНТАКТ (СТОРОНА НЕПОДВИЖНОГО КОНТАКТА) | НАПРЯЖЕНИЕ | |||
| ВКЛ. | ОТКЛ. | ВКЛ. | ОТКЛ. | ВКЛ. | ОТКЛ. | ||
| A | (A) | (A) | (A) | (A) | (A) | (A) | (V) |
| B | (A) | (A) | (A) | (A) | (A) | (A) | (V) |
| C | (A) | (A) | (A) | (A) | (A) | (A) | (V) |
- СОПРОТИВЛЕНИЕ КОНТАКТОВ В ГЛАВНОЙ ЦЕПИ:
| ПОЛ. | СОПР. | ТЕМП. ОКР. СРЕДЫ | ТОК | ||
| 4. | Справочное значение ....jO при температуре 20°С ± 20% | A | мкОм | (° C) | (A) |
| B | мкОм | (° C) | (A) | ||
| C | (мкОм | (° C) | (A) |
- Проверка цепей изоляции цепей вторичной коммутации:
После вышеупомянутых проверок мы заявляем о том, что оборудование пригодно для эксплуатации. Дата: ......................................................... Подпись:
