Серия 400, болтовое крепление

Типа С - Серия 400, болтовое крепление

Присоединение кабелей

SafeRing/SafePlus комплектуются кабельными вводами, соответствующими стандартам DIN47636T1 и T2/EDF HN 525­61, регламентирующим подключение кабелей

Серия 600 Болтовое крепление

Серия 600 Болтовое крепление

Существуют следующие типы вводов:

Тип С: Вводы с болтовым креплением кабеля ( M16 x 2)

Серия 400, In = 630 A

Входят в стандартную комплектацию модулей C, V (In=630A) D и De

Серия 600 series, In = 630 A

Штекерное крепление

Серия 200

Штекерное крепление

(используются для подключения кабелей большого сечения)

Вводы со штекерным креплением кабеля

Желтым цветом выделена посеребренная контактная пружина. Серия 200 , In = 200 A

Входит в стандартную комплектацию модулей F и V (In = 200 A) Серия 400, In = 400 A

Серия 400 Штекерное крепление

Серия 400 Штекерное крепление

Инструкции по креплению кабелей должны входит в комплект поставки кабельных адаптеров. Не забудьте нанести на кабельные вводы силиконовую смазку.

Там где кабели не будут подключаться к вводам, перед запуском КРУ в эксплуатацию необходимо включить заземлитель либо закрыть вводы специальными заглушками

Все кабельные вводы располагаются на одинаковой высоте по отношению к полу и защищены крышкой кабельного Аотсека.

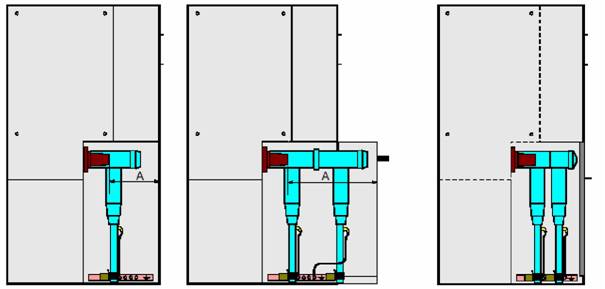

На трёх, приведённых ниже, изображениях показаны варианты крепления одного либо двух параллельных кабелей при помощи кабельных адаптеров.

Дугоупорный кабельный отсек с подключением двух параллельных кабелей

Дугоупорный кабельный отсек с подключением двух параллельных кабелей.

Концевое кабельное устройство (адаптер) производства nkt cables (F&G) типа CC 24 - 630 / AC 24 - 630

В нижеприведённой таблице приводятся расстояния «А» (в миллиметрах) от крайней точки кабельного ввода до ближайшей точки крышки кабельного отсека.

Кабельный отсек Тип А: Серия 200 Штекерное креплениеСерия 400 Штекерное креплениеСерия 400 Болтовое креплениеСерия 600 Болтовое крепление
Стандартное исполнение400361360369
С окном392354353362
Дугоупорный377338337346
Для подключения двух кабелей595556555564

Рекомендуется использовать продукцию следующих производители концевого кабельных устройст:

ABB Kabeldon

ABB Kabel und Draht

Euromold/Elastimold

nkt cables (F&G)

Raychem

Cooper

3M

Экранированные адаптеры Kabeldon от ABB

Преимущества:

Никаких дополнительных принадлежностей

Простая и безопасная установка

Минимальная зачистка кабеля

Активное сжатие

Полностью укомплектован

Применение:

Экранированный разделяемый адаптер применяется при подключении одножильных либо трехжильных кабелей 12-24кВ с изоляцией из сшитого полиэтилена (XLPE) с алюминиевыми или медными жилами. Адаптеры поставляются в комплекте для подключения трехжильных кабелей.

Конструкция:

Оболочка адаптера сделана из резины и представляет собой три слоя: внутренний проводящий слой, изолирующий слой и внешний проводящий слой. Адаптеры на 250А снабжены делителями напряжения.

Аксессуары:

Комплект экранов для трехжильных кабелей

Комплект для заземления различных видов экранов

Комплект адаптеров для кабелей небольшого сечения

Емкостные тестовые точки для серий на 400 и 630 A

Параллельное соединение двух комплектов

адаптеры Kabeldon

Оборудование для безопасной работы

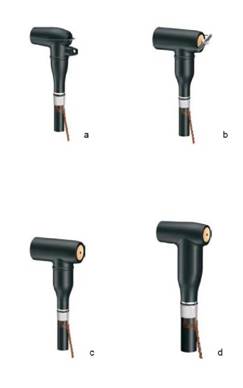

Наименование Сшитый полиэтилен (XLPE/EPR) 0 мм²Сечение жилы мм²ТокТип крепленияРисунок
SOC 250 STP12.5 - 25.825 - 95250 AВтычное 0 7.9a
SOC 400 - 115.0 - 26.850 - 120400 AВтычное 0 14b
SOC 400 - 221.4 - 34.9150 - 300400 AВтычное 0 14b
SOC 630 - 115.0 - 26.850 - 120630 AБолтовое M16c
SOC 630 - 221.4 - 34.9150 - 300630 AБолтовое M16c
SOC 630 - 331.5 - 42400630 AБолтовое M16d
SOC 630 - 431.5 - 42500630 AБолтовое M16d
SOC 630 - 540 - 46630630 AБолтовое M16d

12 кВ: Кабельные адаптеры типа A с заземляющим экраном, Ir = 250 A

Производитель НаименованиеЖилаXLPE/EPR 0
(мм²)(мм)
3M93-EE 605-2/-9525-9512.2-25.0
3M93-EE 605-2/-12012019.8-22.8
3M93-EE 605-2/-15015021.3-24.3
ABB KabeldonSOC 25025-9512.9-25.8
ABB KabeldonSOC 250 TP25-9512.9-25.8
Euromold158LR/G16-7012.6-18.7
Euromold158 LR70-9518.4-26.4
Nkt cablesEASW 10/25025-9512.7-19.2
Nkt cablesCE 12-25095-12016.9-25.0
PrysmainFMCE-25016-9510.0-21.3
SudkabelSEW 1225-15012.2-25.0
Tyco ElectronicsRSES16-12013.5-33.5

Для динамических и термических токов КЗ, необходимо сравнить ожидаемые значения с номинальными значениями, предлагаемыми разными поставщиками.

12 кВ: Кабельные адаптеры типа В с заземляющим экраном, Ir = 400 A

Кабельный отсек с
Произ-

водитель

Наи-

мено-

вание

Жила (мм²)XLPE /EP R

0 (mm)

Допо-

лните-

льное оборудование для двойного подключения

ОПНОдин кабель с ОПНДвойное подключение
Стан-

дартное рас-

стояние A=361

Рас-

стояние с окном A=354 мм

Дуго-

устой-

чивый A=338 мм

Двойной кабель A=556ммСтан-

дартное рас-

стояние A=361

Рас-

стояние с окном A=354 мм

Дуго-

устой-

чивый A=338 мм

Двойной кабель A=556mm
3M93-EE 605-4/-9525-9515.0-23.5НетMUT 23XXXX
3M93-EE 605-4/-24095-24021.8-32.6НетMUT 23XXXX
ABB KabeldonSOC 400-135-12015.0-26.8НетНет
ABB KabeldonSOC 400-2150-30021.4-34.9НетНет
ABB KabeldonSOC 400-1 TP35-12015.0-26.8НетНет
ABB KabeldonSOC 400-2 TP150-30021.4-34.9НетНет
Euromold400LR /G50-24012.0-37.5НетНет
Euromold400TE /G70-24012.0-37.5400CP-SC + 400 TE/G156 SA + 400 RT PA X X
Nkt cablesCE 24-40025-30012.7-34.6НетНет
Nkt cablesCB 36-40025-30012.7-40.0CC 12-630CSA 12XXXXXXXX
PrysmainFMCE-40070-30018.5-30.4НетНет
PrysmainFMCT-40070-30018.5-30.4НетНет
SudkabelSEHDT 12.170-30017.7-30.4НетНет
SudkabelSET 12-B50-30015.0-32.6KU 23.1/22 + SET 12-BMUT 23XXXX X
Tyco ElectronicsRSES25-24012.7-34.6НетНет

Для динамических и термических токов КЗ, необходимо сравнить ожидаемые значения с номинальными значениями, предлагаемыми разными поставщиками.

12 кВ: Кабельные адаптеры типа C, Ir = 630 A

Кабельный отсек с
Произ-

водитель

Наи-

мено-

ва ние

Жила (мм²)XLPE /EPR 0 (mm)За-зем-

ляю-

щий экран, Да/ Нет

Двойное под-

ключение кабеля

ОПН сОдин кабель с ОПНДвойное подключение
Стан-

дартное рас-

стояние A=361

Рас-

стояние с окном A=354 мм

Дуго-

устой-

чивый A=338 мм

Двойной кабель Д=556ммСтан-

дартное рас-

стояние A=361

Рас-

стояние с окном A=354 мм

Дуго-

устой-

чивый A=338 мм

Двойной кабель A=556mm
3M93-EE 705- 6/-9550-9515.0-23.5ДKU 23.1 + 93-EE 705-6/-95MUT 23
3M93-EE 705­6/240120-24021.8-32.6Д93 EE 718-6/150­240MUT 23
ABB KabeldonKAP 300U25-300ГибкиеННетНет
ABB KabeldonKAP 63050-300ГибкиеНKAP 630 PKAP 630-SXXXXXXXX
ABB KabeldonSOC 630-150-12015.0-26.8ДPC 630 + SOC 630-1Да1XX XXX X
ABB KabeldonSOC 630-150-12015.0-26.8ДPC 630 + SOC 630-1Да2XXXXXX X
ABB KabeldonSOC 630-2150-30021.4-34.9ДPC 630 + SOC 630-2ДаіXX XXX X
ABB KabeldonSOC 630-2150-30021.4-34.9ДPC 630 + SOC 630-2Да2XXXXXX X
Euromold400TB/G25-30012.0-37.5Д400CP- SC+ 400TB/G400 PB- XSA X X
Euromold400LB25-30012.0-37.5Д400CP- SC+ 400TB/G400 PB- XSAX X X
Euromold430TB-63025-30012.0-37.5Д300PB-630300PB- 10SAXXXXXXXX
Euromold440 TB/G185-63023.5-56.0Д440CP+ 440TB/G400 PB- XSA X X
Nkt cablesCB 12-63025-30012.7-34.6ДCC 12-630CSA 12XXXXXXXX
Nkt cablesAB 12-63025-30012.7-34.6НAC 12-630ASA 12XXXXXXXX
Nkt cablesCB 24-630 (1250)400-63034.0-45.6ДCC 24-630 (1250) or CC 12-630CSA 12XXXXXXXX
PrysmainFMCTs-40070-30018.5-30.4ДFMPCs- 400-12 + FMCTs-400Да2 X X
PrysmainFMCTs- 400/125070-63018.5-42.0ДFMPCs- 400-12 + FMCTs-400/1250Да2 X X
SudkabelSET 1250-30015.0-32.6ДSEHDK 13
