SafeRing/SafePlus. элегазовое КРУ Внешние элементы конструкции

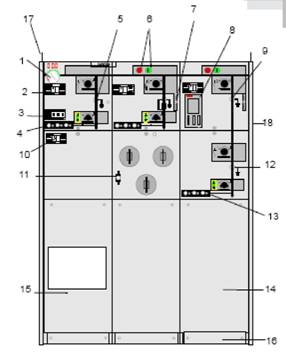

Внешние элементы конструкции КРУЭ

Крышка верхнего отсека

1 Манометр

2 Табличка параметров

3 Индикатор короткого замыкания

4 Емкостной индикатор напряжения

5 Указатель положения выключателя нагрузки

6 Указатель положения заземлителя

7 Кнопки включения/отключения

8 Указатель взведенного состояния пружин

9 Реле защиты

Крышка среднего отсека

10 Индикатор перегорания предохранителя

11 Указатель положения разъединителя

12 Указатель положения заземлителя

13 Ёмкостный индикатор напряжения

Крышка кабельного отсека

14 Стандартная крышка кабельного отсека

15 Крышка кабельного отсека со смотровым окном

16 Съемный элемент основания

Боковые стенки

17 Подъёмная петля

18 Рычаг управления (стандартно справа)

Конструкция корпуса и передних крышек

Верхняя и средняя крышки передней панели изготавливаются из алюминия толщиной 3 мм и имеют поликарбонатное покрытие. На покрытии изображена мнемосхема главных цепей с указателями положения коммутационных устройств. Цвет фона: rAl 7012. Верхняя крышка снимается.

Средняя крышка передней панели сконструирована открывающейся .

Существует четыре типа крышек кабельного отсека:

Стандартная, со смотровым окном, дугоупорная и крышка с увеличенной

глубиной для подключения двух параллельных кабелей.

Крышки кабельного отсека (кроме дугоупорной) изготавливаются из сплава

алюминия с цинком, имеют толщину 1.25 мм и окрашены порошковым

красителем цвета RAL7035.

Все типы крышек кабельных отсеков выполняются съёмными. Кабельные отсеки каждого блока отделены друг от друга боковыми стенками, которые так же могут быть легко демонтированы для упрощения доступа к кабелям. Ячейки оснащены вертикальными разделительными стенками, отделяющими кабельный отсек от тылового пространства РУ . В случае возникновения дугового замыкания в контейнере с элегазом , повлекшего открытие клапана сброса избыточного давления, находящегося в нижней части контейнера, эта стенка предотвратит проникновение раскалённых газов в кабельный отсек.

выключателем нагрузки. выключателем нагрузки с предохранителями и силовым выключателем

Боковые стенки изготавливаются из горячекатаной стали толщиной 2 мм и окрашиваются порошковым красителем цвета RAL 7035.

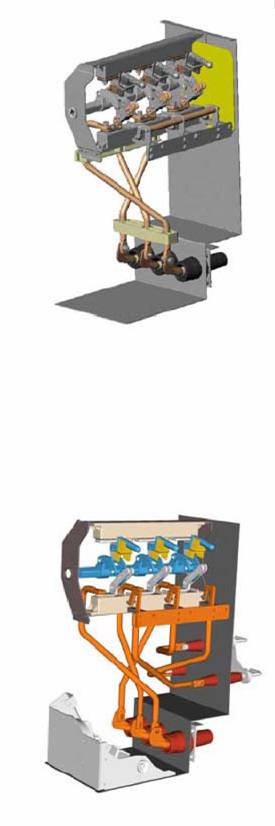

Блок выключателя нагрузки

Выключатель нагрузки (Модуль C) является трёхпозиционным коммутационным устройством, объединившем в себе функции выключателя и заземлителя. Элегаз (SF6 ) формирует дугогасящую среду.

Позиции выключателя: Включен - отключен - заземлён.

В отключенном положении выключатель выполняет функции разъединителя.

Конструкция корпуса

Модуль C оснащается (по заказу) ликвидатором электрической дуги и втулками испытания кабелей (так же по заказу).

Блок силового выключателя

Действие силового выключателя (Модуль V) основывается на работе вакуумных дугогасительных камер.

Последовательно с силовым выключателем в главную цепь включается разъединитель с функцией заземления. Конструкция разъединителя аналогична конструкции выключателя нагрузки с тем отличием, что разъединитель не обладает отключающей способностью.

SafeRing/SafePlus, элегазовое КРУ

Модуль V

Все модули оснащаются механической блокировкой между силовым выключателем и разъединителем. Механическая блокировка препятствует ошибочным операциям.

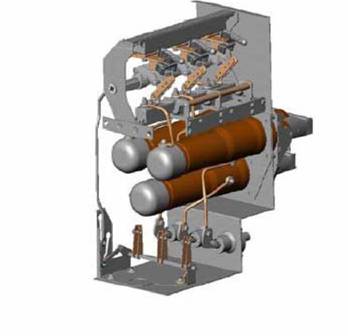

Блок выключателя нагрузки с предохранителями

Выключатель нагрузки с предохранителями (Модуль F) является трёхпозиционным коммутационным устройством, объединившем в себе функции выключателя и заземлителя, схожий по конструкции с модулем С. Заземление производится одновременно по обе стороны предохранителей.

Все модули оснащаются механической блокировкой между выключателем нагрузки и заземлителем, что позволяет избежать опасности поражения персонала электрическим током при доступе к предохранителям.

Блок выключателя нагрузки с предохранителями

Средняя крышка передней панели, открывающая доступ к предохранителям, так же имеет механическую блокировку с заземлителем.

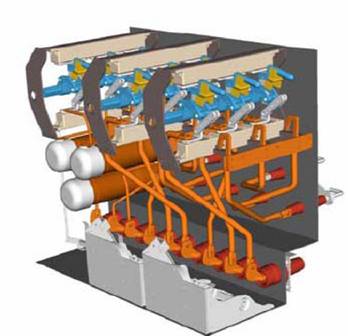

Блок выключателя нагрузки с предохранителями - 3 модуля

На рисунке изображён блок состоящий из 3-х модулей (два C модуля и один F модуль). Оба модуля C оборудованы ликвидаторами электрической дуги и втулками для испытания кабелей (устанавливаются по заказу).

Кабельные вводы

Кабельные вводы

Серия 400 с клеммами для подключения емкостного индикатора напряжения

Присоединение высоковольтных кабелей производится при помощи кабельных вводов. Проводники залиты в изолирующий корпус ввода . Дополнительно, в корпусе ввода может находиться проводящий экран , выполняющий функцию ёмкостного делителя для индикации напряжения.

Компания АВВ производит кабельные вводы для КРУ с элегазовой изоляцией с 1985 года. К настоящему моменту, оборудование АВВ широко представлено практически во всех отраслях промышленности и энергетики по всему миру.

В комбинации с изолирующими кабельными адаптерами удалось достичь отличных показателей эксплуатационной надёжности кабельных вводов в условиях повышенной влажности.

Вводы производятся в соответствии с DIN 47636 и насчитывают 5 различных типов:

серия 200 со штекерным присоединением (In=200A)

серия 400 с болтовым присоединением (M16, In=630A)

серия 400 с болтовым присоединением (M16) и интегрированными сенсорами тока и напряжения (In=630A)

серия 400 со штекерным присоединением (In=400A)

серия 600 с болтовым присоединением (M16, In=630A)

Более подробная информация содержится в разделе 6.9

SafeRing/SafePlus, элегазовое КРУ Ликвидатор электрической дуги

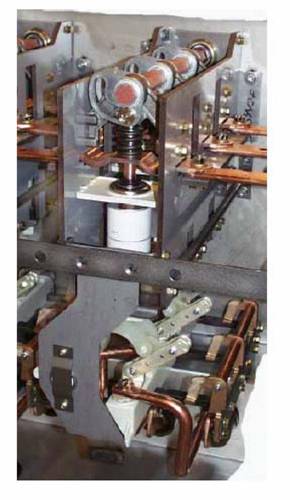

Ликвидатор электрической дуги

Дуговое замыкание переводится в металлическое короткое замыкание, отключаемое токовой защитой вышестоящего силового выключателя.

Ликвидатор электрической дуги является короткозамыкающим устройством быстрого действия, размещённым в контейнере с элегазом. В случае возникновения дугового замыкания внутри контейнера, скачок давления инициирует срабатывание короткозамыкателя в течение нескольких миллисекунд. Дуга гасится и рост давления в контейнере прекращается. В результате чего, удаётся избежать выброса газов через клапан избыточного давления. В КРУ SafeRing и SafePlus установка ликвидаторов электрической дуги может производиться на каждое присоединение (по заказу). Установка не требует размещения каких- либо дополнительных устройств вне газонаполненного контейнера, что позволяет исключить воздействие окружающей среды и коррозию элементов ликвидатора.. Датчик давления нечувствителен к колебаниям давления обусловленным изменением атмосферной температуры либо внешним воздействиям таким как толчки или вибрация.

Ликвидатор электрической дуги рассчитан на токи короткого замыкания в пределах от 1 кА до 21 кА. Срабатывание ликвидатора приводит к снижению суммарной энергии, выделяемой при горении дуги до уровня ниже 5% от энергии, выделяемой при устойчивом горении дуги в течение 1 секунды. Сигнальный контакт (1 НО) используется для местной либо дистанционной индикации положения контактов ликвидатора.

По той причине, что устройство размещено внутри контейнера с элегазом, дуговое замыкание не приводит к повреждению оборудования и элементов конструкции ячейки. Это позволяет исключить возможные затраты на ликвидацию последствий дугового замыкания.

Герметичность

SafeRing/SafePlus комплектные распределительные устройства, в которых в качестве изолирующей и охлаждающей среды используется Элегаз (гексафторид серы). Элегаз заключён в сварной контейнер из нержавеющей стали. Контейнер герметичен и рассчитан на 30 лет непрерывной эксплуатации. Утечка элегаза составляет менее 0,1% в год. В целях обеспечения надлежащей надёжности и качества конструкции, все сварные работы производятся автоматическими манипуляторами под компьютерным контролем. Электрические и механические вводы крепятся с использованием высококачественных кольцевых уплотнителей . Для ввода вращающегося вала, соединяющего привод с валом коммутационного устройства разработана система двойных уплотнений.

Все контейнеры, перед заполнением элегазом, проходят испытания на герметичность, которые производятся внутри вакуумной камеры.

Сварка модуля

Сварка

Герметичность - испытание

Вакуумная камера для испытаний на герметичность

На первом этапе испытаний, из вакуумной камеры и контейнера удаляется воздух, затем контейнер заполняется гелием. Благодаря физическим свойствам гелия, в результате тестирования удаётся выявить все возможные места утечки. В случае, если результаты тестирования удовлетворяют предъявляемым требованиям, гелий удаляется и заменяется элегазом. Фактически, это означает, что даже при размещении контейнера в воде, он полностью сохранит свою герметичность.

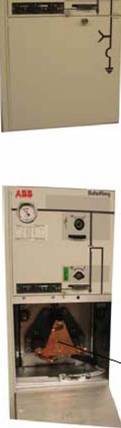

Втулки для испытания кабелей

В качестве дополнительного оборудования, модули С и De могут

оборудоваться втулками для испытания кабелей.

Крышка отсека в котором находятся втулки может иметь блокировку в

зависимости от положения заземлителя, что позволит исключить доступ к

втулкам до того как заземлитель будет замкнут.

Испытания кабелей проводятся в соответствии с нижеприведённым

перечнем операций:

Порядок тестирования:

После проверки отсутствия напряжения на кабельных вводах при помощи индикатора, замкните заземлитель

Откройте крышку испытательного отсека

Подключите испытательное оборудование к соответствующим клеммам

Снимите заземляющую пластину

Проведите испытания кабелей

Установите обратно заземляющую пластину

Отсоедините испытательное оборудование

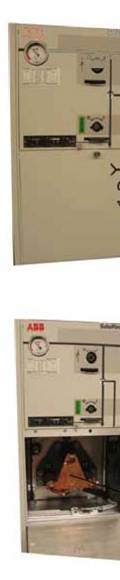

Втулки для испытания кабелей

Закройте крышку отсека

Разомкните заземлитель

В случае, если втулки не установлены, испытание кабелей может проводиться непосредственно на кабельных вводах. Для уточнения возможности и деталей этой процедуры, обратитесь к документации поставляемой производителями кабельных адаптеров.
