SafeRing и SafePlus - компактные распределительные устройства с элегазовой изоляцией (КРУЭ) на напряжения 10-20 кВ, производства ABB.

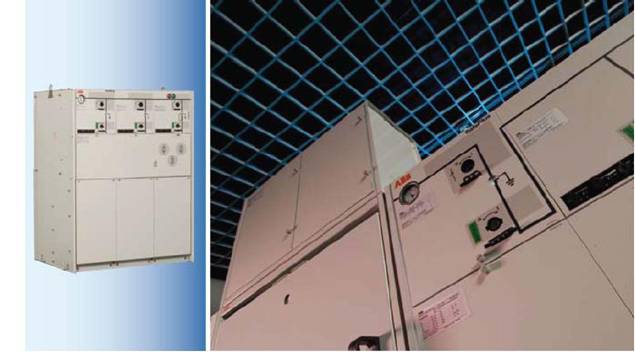

SafeRing и SafePlus, элегазовое КРУ

SafeRing/SafePlus, элегазовое КРУ

1. Применение SafeRing

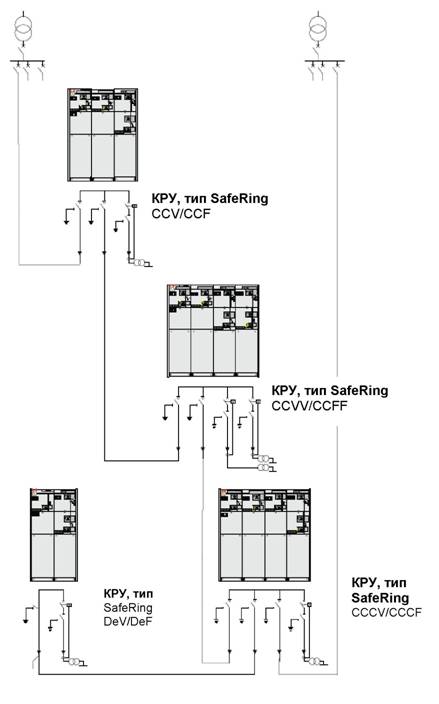

Применение SafeRing

погрузка КРУЭ

SafePlus установленные в трансформаторной подстанции

SafePlus установленные в трансформаторной подстанции

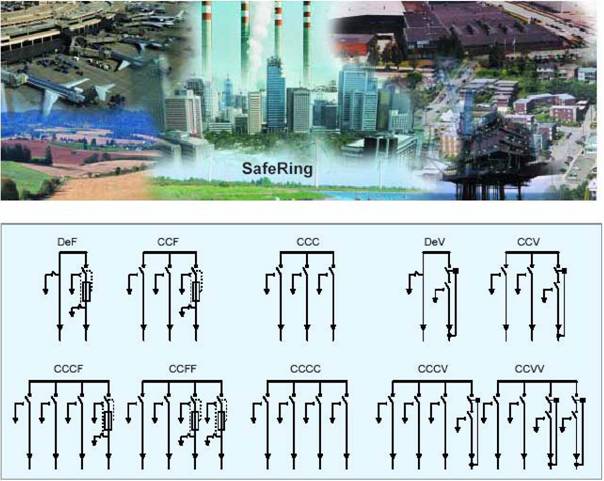

SafeRing варианты

SafeRing - компактное распределительное устройство для сетей 10, 20 кВ. SafeRing поставляется в различных конфигурациях, применимых в большинстве вариантов трансформаторных подстанций 10, 20 кВ. В сочетании с SafePlus, модульными компактными распределительными устройствами, они полностью покрывают весь спектр существующих вариантов схем подстанций 10, 20 кВ. КРУ SafeRing и SafePlus имеют одинаковый внешний вид. SafeRing оборудован полностью герметичным контейнером из нержавеющей стали, в котором размещены рабочие механизмы и коммутационные аппараты. Контейнер заполнен элегазом, находящимся под небольшим избыточным давлением и обеспечивающим высокий уровень надежности, безопасность персонала и минимальные требования к обслуживанию.

Для защиты трансформатора, возможно использование комбинации выключателя нагрузки с предохранителем, либо силового выключателя с устройством релейной защиты.

SafeRing разработан для применения на следующих объектах:

Городские компактные трансформаторные подстанции

Небольшие промышленные предприятия

Ветряные электростанции

Гостиницы, торговые центры, офисные здания и т.д.

Освещение аэропортов, больниц, туннелей метро

C - Выключатель нагрузки De - Прямой ввод с заземлением

F - Выключатель нагрузки в комбинации с предохранителем V - Вакуумный выключатель

SafeRing/SafePius, элегазовое КРУ

Применение SafePlus

Применение SafePlus

SafePlus разработан для применения на следующих объектов:

Городские компактные трансформаторные подстанции

Небольшие промышленные предприятия

Ветряные электростанции

Гостиницы, торговые центры, офисные здания и т.д.

Освещение аэропортов, больниц, туннелей метро

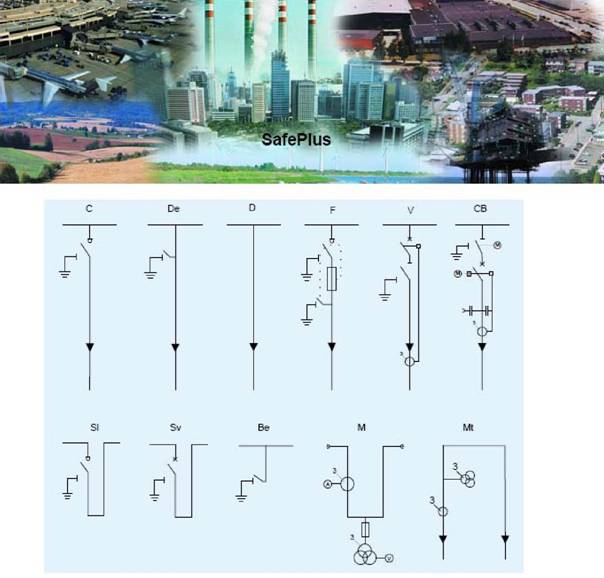

C - Выключатель нагрузки De - Прямой ввод с заземлением D - Прямой ввод

F - Выключатель нагрузки в комбинации с предохранителем V - Вакуумный выключатель Be - Заземление шин

Sl - Секционирование шин выключателем нагрузки Sv - Секционирование шин вакуумным выключателем Cb - модуль выключателя M - Измерительная ячейка

Mt - Измерительная ячейка для коммерческого учета

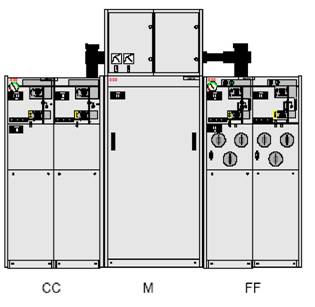

Компактное распределительное устройство SafePlus состоит из:

Контейнер из 2 модулей с выключателями нагрузки

Модуль измерительной ячейки с воздушной изоляцией

Контейнер из 2 модулей с выключателями нагрузки в комбинации с предохранителем

Компактное распределительное устройство SafePlus

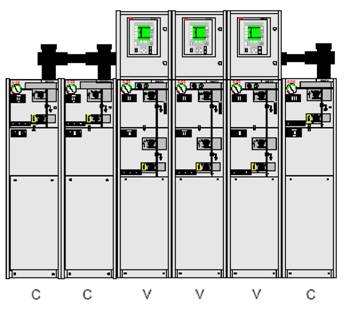

Компактное распределительное устройство SafePlus в модульном исполнении:

3 модуля с выключателями нагрузки

3 модуля с вакуумными выключателями в комбинации с микропроцессорной защитой REF

Компактное распределительное устройство SafePlus в модульном исполнении
