Габаритные размеры

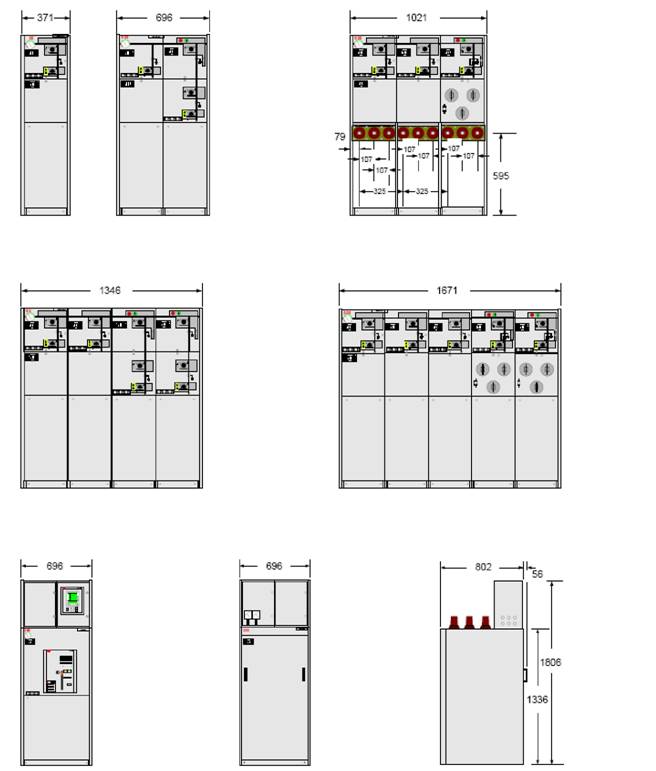

Измерительный модуль: вид спереди (рисунок слева) вид сбоку (рисунок справа)

SafeRing/SafePlus, элегазовое КРУ Ликвид

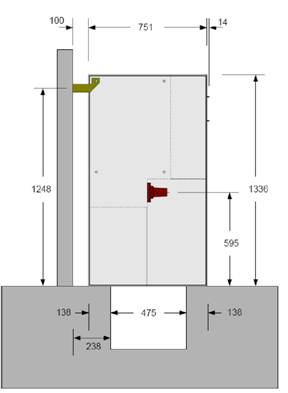

Кабельная траншея и крепление блока к стене

Блок из 3-х модулей с болтовыми кабельными вводами серии 400 для модулей 1, 2 и штекерными вводами серии 200 для 3-го модуля

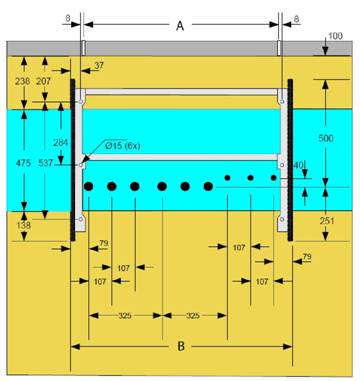

Крепление к полу и стенам, включая вводы кабелей

Обозначен ввод кабеля

Габаритные размеры 8.2

Расстояние между двумя блоками, соединёнными между собой посредством внешних шин

Обозначен ввод кабеля

*) Расширение вверх - 8 мм / 81 мм Расширение в сторону - 14 мм / 87 мм

SafeRing/SafePlus, элегазовое КРУ Ликвид

Габаритные размеры 8.3

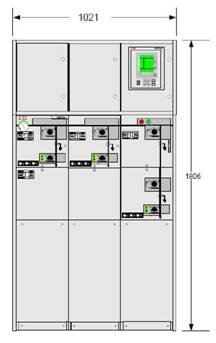

Отсек низковольтного оборудования с релейной защитой

Отсек низковольтного оборудования с REF 541

Отсек низковольтного оборудования с REF 541

Отсек низковольтного оборудования с REF 610

Отсек низковольтного оборудования с REF 542 Plus

SafeRing/SafePlus, элегазовое КРУ Ликвид

Габаритные размеры 8.4

Дополнительный отсек низковольтного оборудования

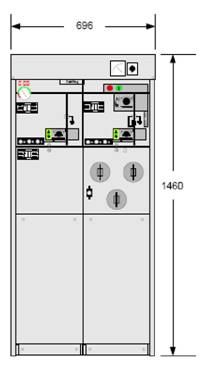

Дополнительный отсек низковольтного оборудования с амперметром и позиционным переключателем

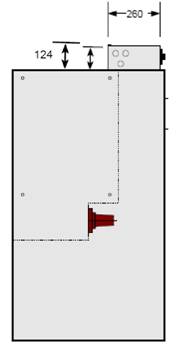

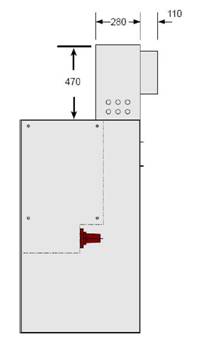

Дополнительный отсек низковольтного оборудования (вид сбоку)

SafeRing/SafePlus, элегазовое КРУ Ликвид

Габаритные размеры 8.5

Внешние шины

Подготовлено для будущего расширения, с заглушками

Вводы для подключения внешних шин

Защитный короб

Основания

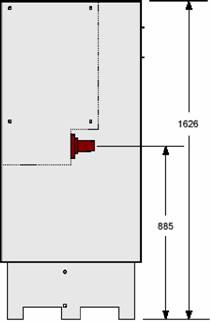

Основание высотой 290 мм

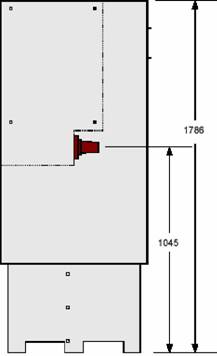

Основание высотой 450 мм

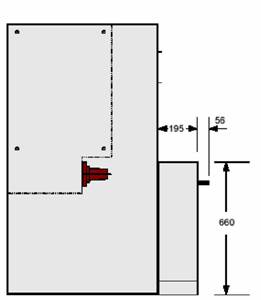

Дугоупорная крышка кабельного отсека

SafeRing/SafePlus, элегазовое КРУ Ликвид

Габаритные размеры 8.7

Специальные крышки кабельных отсеков

Крышка кабельного отсека для подключения параллельных кабелей
