Страница 4 из 9 1. Вид спереди

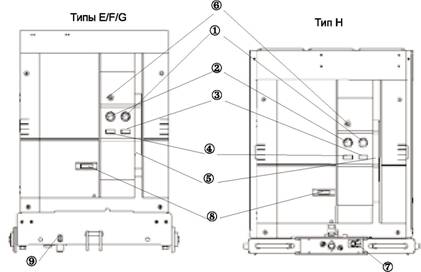

Передняя часть вакуумного выключателя Susol

Рисунок 2. Передняя часть автоматического выключателя

  1. Кнопка ВКЛ
  2. Кнопка ОТКЛ
  3. Указатель взведенного или невзведенного состояния пружины
  4. Указатель коммутационного положения
  5. Рукоятка для ручного взвода
  6. Замок
  7. Указатель положения ТЕСТ/РАБОЧЕЕ
  8. Счетчик циклов коммутации
  9. Блокировочное приспособление

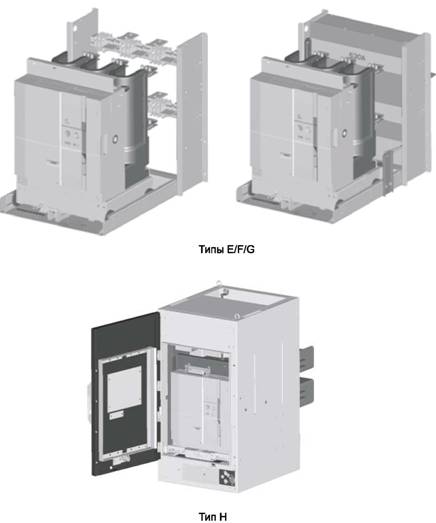

вакуумный выключатель Susol с корзиной

Рисунок 3. Автоматический выключатель с корзиной, типы E/F/G/H12

1.1 Использование привода выключателя

1) Оперирование вручную

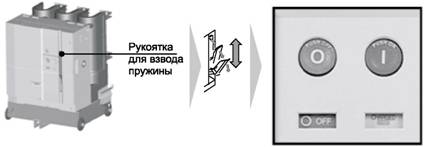

Ручной взвод

  1. Полностью взведите пружину 7-8 раз.
  2. После полного взвода включающей пружины указатель взвода пружины отображает «ВЗВЕДЕНО».

Ручной взвод

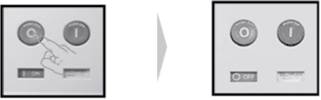

2 Ручное включение

  1. Нажмите кнопку ВКЛ.
  2. Произойдет включение аппарата.
  3. Указатель коммутационного положения отобразит «ВКЛ», а указатель взвода пружины - «СПУЩЕН».

Ручное включение

3 Ручное срабатывание

    1. Чтобы выключатель сработал, нажмите кнопку ОТКП.
    2. Указатель коммутационного положения отображает "ОТКЛ".

Ручное срабатывание выключателя

  1. Оперирование с помощью электрического привода
    1. Управление с помощью электрического привода

Включение осуществляется путем взвода включающей пружины по сигналу устройства дистанционного управления.

После нажатия кнопки OTKJ1 производится автоматический взвод включающей пружины мотор-редуктором, включение аппарата осуществляется нажатием кнопки ВКЛ.

    1. Электрическое включение Дистанционное включение производится путем подачи питания на катушку включения (СС).

Подайте номинальное напряжение к зажимам АЗ+ и А4- цепи управления и включите аппарат.

    1. Электрическое отключение
      1. Дистанционное отключение производится путем подачи питания на независимый расцепитель (ТС) или минимальный расцепитель напряжения (UVT).
      2. В случае независимого расцепителя подайте номинальное напряжение к зажимам А5+ и А6- цепи управления.
      3. В случае минимального расцепителя напряжения дистанционное отключение может быть осуществлено последовательного подключения выключателя к выводам D1 + и D2-, к которым подсоединен минимальный расцепитель напряжения или контроллер минимального расцепителя напряжения.
        1. Быстродействующее включение

Взвод пружинного привода допускает быстродействующее включение (О - 0,3 с - ВО) при дистанционном управлении в том случае, если главная цепь находится в состоянии «ЗАМКНУТО», а включающая пружина - «ВЗВЕДЕНО».

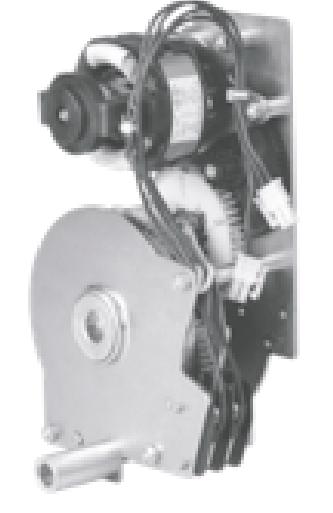

привод выключателя

В режиме многократного автоматического включения (О - 0,3 с - ВО - 15 с - ВО) взвод включающей пружины производится автоматически в течение 15 с. Также поставляются автоматические выключатели данного типа, обеспечивающие автоматический взвод включающей пружины в течение 5 с.

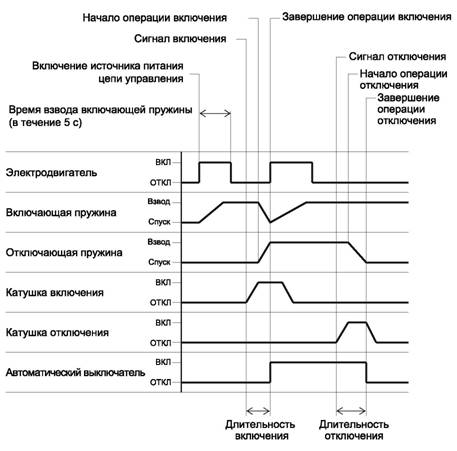

1.2 Коммутационные циклы

Ниже описываются коммутационные циклы рабочих механизмов автоматического выключателя:

Коммутационные циклы выключателя

Рисунок 2. Коммутационные циклы

1.3 Частота переключений

Для того чтобы детали пружинного привода и другие компоненты находились в нормальном рабочем состоянии, необходимо избегать ненужных операций и придерживаться следующих требований.

  1. Серия последовательных операций не должна превышать 10 операций, которые должны быть выполнены с соблюдением минимального интервала времени (прибл. 5 с), требуемого для взвода включающей пружины.

(После успешного выполнения серии операций необходимо выждать не менее 30 мин.)

  1. Выполнять не более 20 операций в час.
  2. Выполнять не более 100 операций в день.

Если необходимо более частое переключение или эксплуатация в тяжелых условиях (запыленная или загрязненная атмосфера), следует уменьшить интервалы между техническими обслуживаниями или проверками.

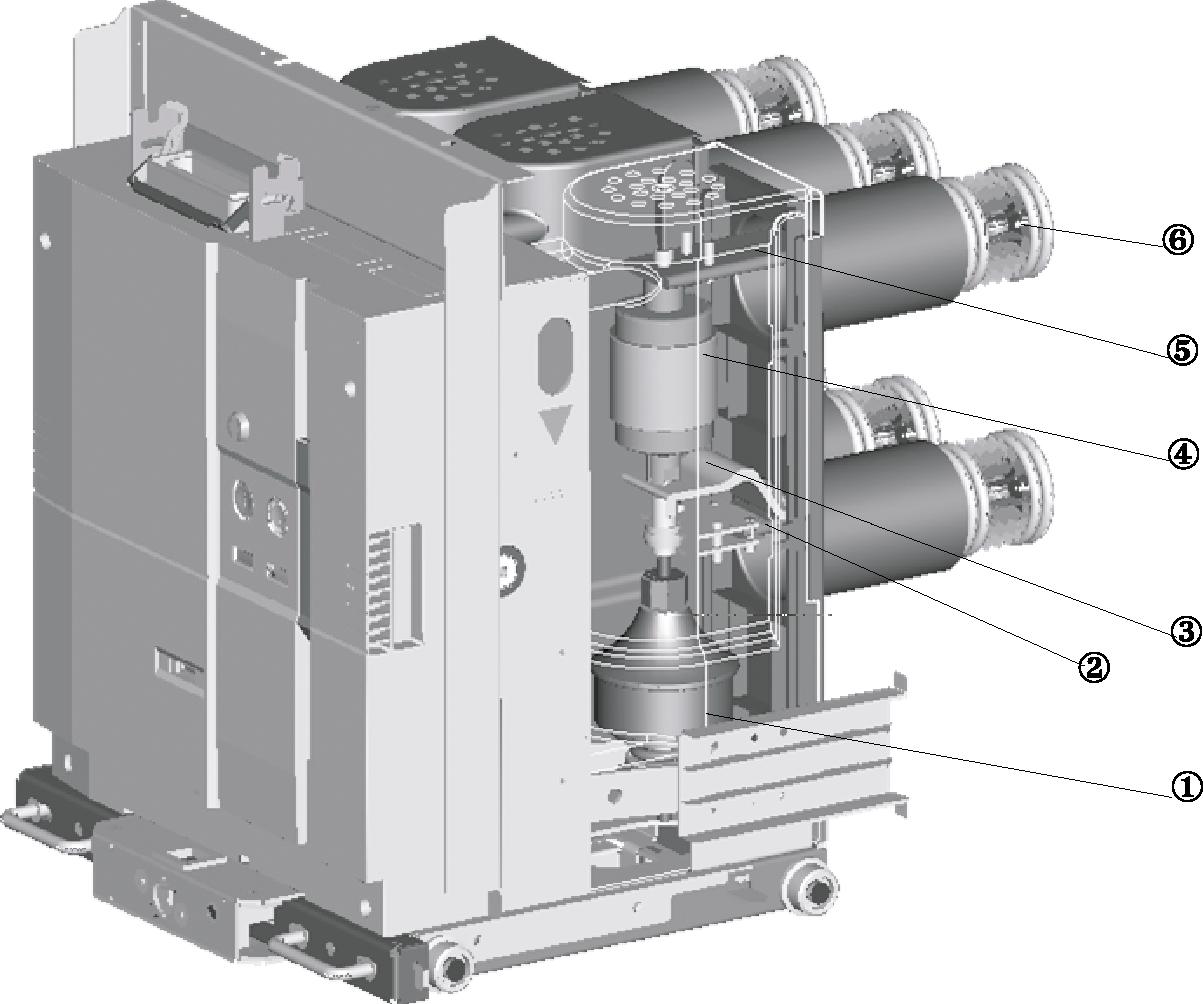

2. Главная цепь

Конструкция основных частей главной цепи выключателя

Рисунок 3. Конструкция основных частей главной цепи

Изоляционный стержень

Нижний вывод

Шунт

Вакуумная дугогасительная камера

Верхний вывод

Лепестковый контакт

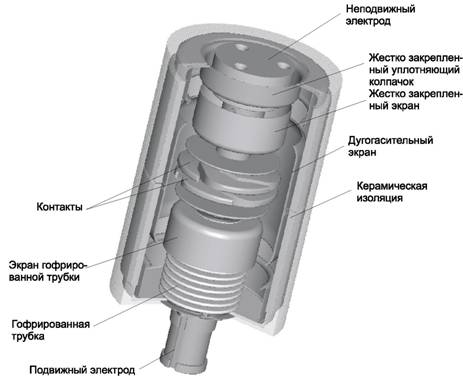

3. Вакуумная дугогасительная камера (КДВ)

Вакуумная дугогасительная камера

Рисунок 4 . Конструкция вакуумной дугогасительной камеры

Вакуумные дугогасительные камеры характеризуются высокой электрической прочностью изоляции и обеспечивают поддержание высокого вакуума (прибп. 5x10 5 Торр). Зазор между неподвижным и подвижным контактами составляет 6-20 мм в зависимости от номинального напряжения. Конструкция обоих контактов обеспечивают простое гашение дуги. Контакты изготовлены из специального сплава, благодаря чему снижен их износ вследствие короткого замыкания и перегрузки, а также уменьшен объем энергии образующейся при коммутации дуги. Для предотвращения снижения глубины вакуума внутренняя часть камеры полностью герметизирована.

"
