1. Вакуумные выключатели Susol
2. Распаковка, условия эксплуатации, транспортировка, хранение и утилизация
3. Установка
4. Конструкция и принцип действия
5. Вкатывание и выкатывание выключателя
6. Дополнительные принадлежности для выключателя
7. Техническое обслуживание и проверки
8. Номинальные параметры
9. Коммутационные схемы

Тип А

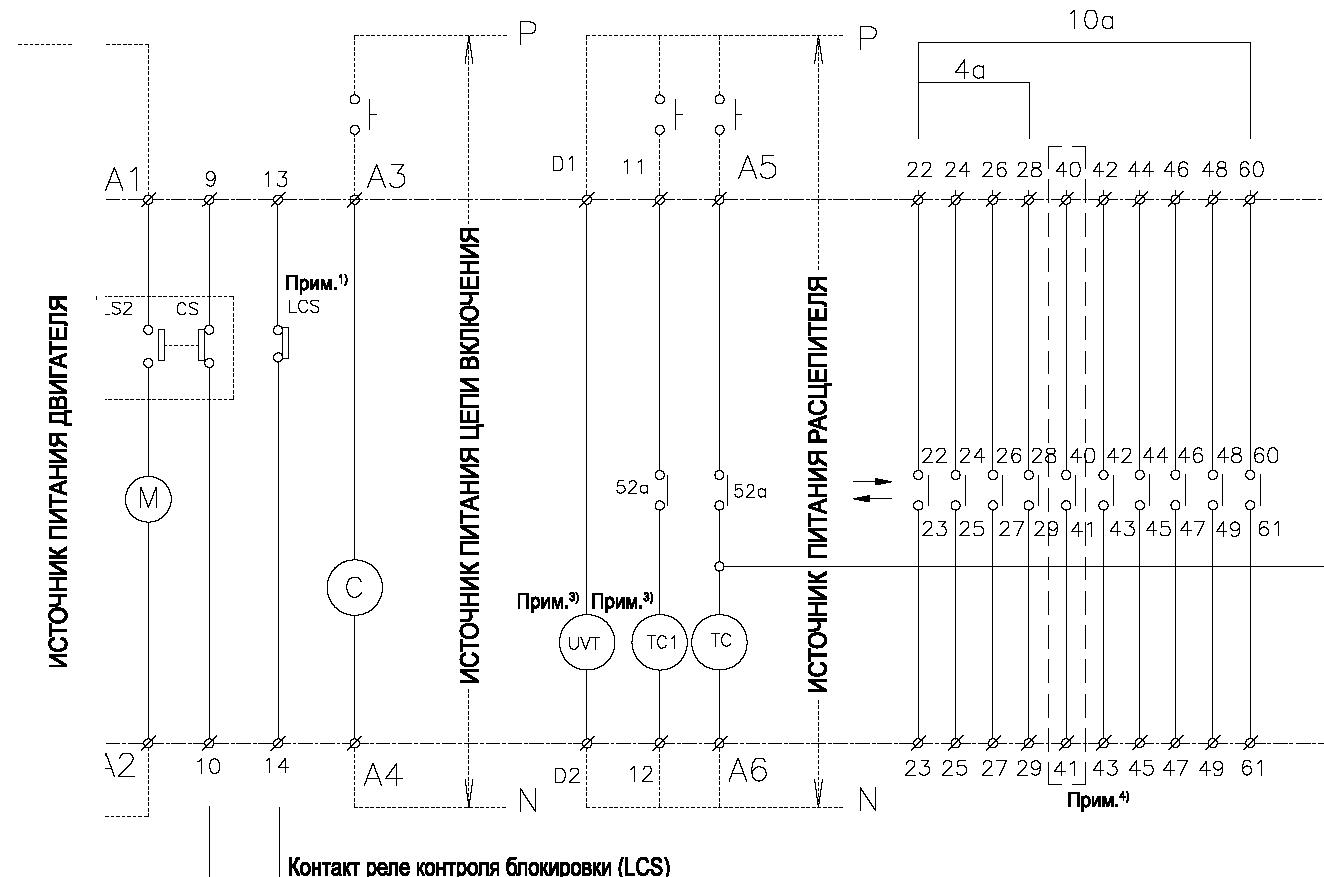

Коммутационная схема

Контакт включающей пружины (контакт, сигнализирующий о завершении взвода)

0 : внешний зажим вакуумного автоматического выключателя

52 : вакуумный автоматический выключатель

М : двигатель взвода пружины

ТС : независимый расцепитель (SHT)

ТС1 : независимый расцепитель вторичной цепи (SHT)

С : катушка включения (СС)

UVT : минимальный расцепитель напряжения

52а : вспомогательный выключатель {с замык. конт.)

52Ь : вспомогательный выключатель (с размык. конт.)

LS2 : концевой выключатель двигателя

CS : концевой выключатель указателя взвода включающей пружины LCS : реле контроля блокировки (LCS)

-. положение «готовность автоматического выключателя к включению» или предотвращение включения до соответствующего сброса блокировки

LS4, LS5: Указатель положения (включен в положении «ТЕСТ») LS6, LS7: Указатель положения (включен в положении «РАБОЧЕЕ»)

LS4*: указатель положения (включен в положении «ТЕСТ») указатель положения

LS5*: указатель положения (отключен в положении «ТЕСТ»)--------- В случае.

LS6*: Указатель положения (включен в положении «РАБОЧЕЕ»)--------

LS7*: указатель положения (отключен в положении «РАБОЧЕЕ»)-------- («ТЕСТ»),

LM : блокировочный электромагнит (только выкатное исполнение) ------- («РАБОЧЕЕ»)>

Примечания: 1. LCS - реле контроля блокировки------------------------------- 1

1. указатель положения - «ТЕСТ» 2а, «РАБОЧЕЕ» 2а (зажим N«1,2,3,4,5, б, 7,8)---------------- Опция
2. Доступны положения - «ТЕСТ» 1 а 1 Ь, «РАБОЧЕЕ» 1 а 1 Ь. (в случае 1 а1 b знаком «*» отмечен контакт Ь)
3. В случае 3 позиций доступны только «ОТСОЕДИНЕН» 1а(1,2), «ТЕСТ» 1а(3,4), «РАБОЧЕЕ» 2а(5,6,7,8).
1. UVT минимальный расцепитель напряжения (зажимы №.:D1, D2).------------------
2. ТС1 - независимый расцепитель вторичной цели (зажимы №: 11,12)------------------

В случае если выбран TC1 и вспомогательный выключатель - 10а10Ь, некоторые контакты 'а' (зажимы №: 40,41) и Ъ' (зажимы №: 54,55) становятся не доступными.

1. LM - блокировочный электромагнит (зажимы № 15,16), доступен в случае разъема типа В.-----------
1. Катушка включения и независимый расцепитель - импульсного типа, кроме независимого расцепителя (110,220 В пост. тока).
2. В случае описанных выше дополнительных принадлежностей: если выбран минимальный расцепитель напряжения, расцепительTC1 недоступен.

Тип В

1. Приведенная выше схема соответствует состоянию "ОТКГГ вакуумного автоматического выключателя и взведенной включающей пружине.

Вспомогательный выключатель

Расположение выводов разъема.
