Страница 5 из 9 1. Вкатывание и выкатывание выключателя (типы E/F/G)

Автоматический выключатель выкатного исполнения может занимать в корзине два положения.

  1. Положение «тест»
  2. «Рабочее» положение
  3. Вкатывание в положении «ТЕСТ»

Перед перемещением вакуумного автоматического выключателя снимите фиксирующую его скобу.

Нажмите фасную кнопку ОТКЛ на передней панели автоматического выключателя и затем проверьте, отображает ли указатель коммутационного положения ОТКЛ.

После того, как оба боковых колеса автоматического выключателя войдут в направляющие, несильно надавите на автоматический выключатель, задвинув его до положения «тест» (рисунок 7).

Поднимите рычаг блокировки, расположенный на передней панели автоматического выключателя, на достаточную высоту вверх и извлеките блокировочный штырь из отверстия панели для блокировки.

. После подъема рычага блокировки вверх, несильно надавливая на автоматический выключатель, переместите его до упора. Во время перемещения рычаг блокировки можно отпустить.

Сначала вставьте рукоятку для вкатывания и выкатывания выключателя в направляющую и затем поместите конец рукоятки в прямоугольное отверстие панели для блокировки.

Надавив на автоматический выключатель, переместите его в рабочее положение, как показано на рисунке 7.

Из этого положения, надавливая на автоматический выключатель, перемещайте его до тех пор, пока рычаг блокировки, находящийся на передней панели автоматического выключателя, не опустится до самого низкого уровня и блокировочный штырь не зайдет в отверстие панели для блокировки. Это - рабочее положение (рисунок 7).

  1. Выкатывание из рабочего положения
    1. Нажмите кнопку ОТКЛ на панели автоматического выключателя и затем проверьте, отображает ли указатель коммутационного положения ОТКЛ.
    2. Сначала вставьте рукоятку для вкатывания и выкатывания выключателя в направляющую и затем поместите конец рукоятки в прямоугольное отверстие панели для блокировки.
    3. Потяните рычаг блокировки вверх и извлеките блокировочный штырь из отверстия панели для блокировки.
    4. Затем потяните за рукоятку для вкатывания и выкатывания выключателя в направлении, показанном на рисунке 7. Во время перемещения рычаг блокировки можно отпустить.
    5. Вытяните автоматический выключатель из корзины. Затем переместите рычаг блокировки к отверстию, находящемуся на панели для блокировки, и вставьте блокировочный штырь в это отверстие. Это - положение «тест» (рисунок 7).

А ВНИМАНИЕ!

1. Не допускается оставлять автоматический выключатель ни в каком другом положении, кроме «РАБОЧЕЕ» (SERVICE) и «тест» (TEST).

Несоблюдение этого требования может привести к возникновению сбоев или повреждению аппаратов.

Вкатывание и выкатывание выключателя

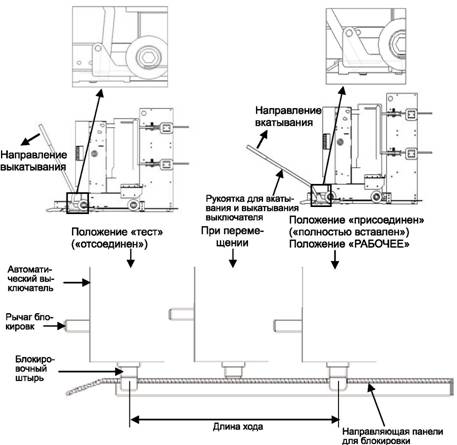

Рисунок 7. Вкатывание и выкатывание выключателя

2. Вкатывание и выкатывание выключателя (тип Н)

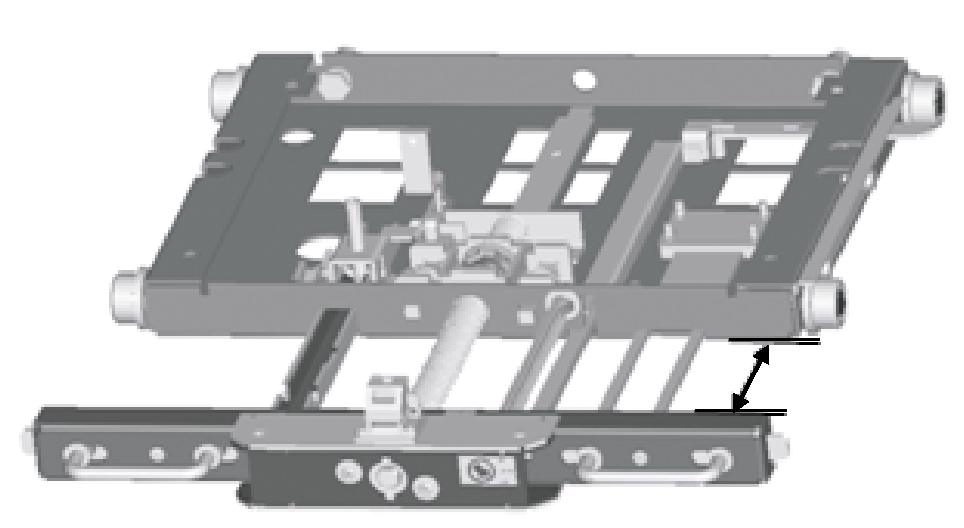

Чтобы выполнить вкатывание или выкатывание аппарата, полностью вставьте подвижную пластину выкатного модуля (рисунок 8.1) в прямоугольное отверстие боковой пластины корзины.

2.1 Вкатывание аппарата (из положения «тест» в положение «рабочее»)

  1. Присоедините разъем к корпусу автоматического выключателя.
  2. Убедитесь, что указатель коммутационного положения автоматического выключателя отображает состояние ОТКГ1.
  3. Вставьте рукоятку управления выкатным модулем в винт для выкатывания (рис. 9.1, поз. 1).
  4. Поверните рукоятку управления выкатным модулем примерно 20 раз по часовой стрелке, при этом автоматический выключатель будет помещен в рабочее положение. О свободном ходе винта свидетельствует характерный треск.
  5. После того как появится треск, извлеките рукоятку управления выкатным модулем, теперь автоматический выключатель не может быть вставлен обратно.
  6. Убедитесь в том, что стрелка указателя положения указывает на «РАБОЧЕЕ».

ВНИМАНИЕ!

1. Не допускается оставлять автоматический выключатель ни в каком другом положении, кроме «рабочее» и «тест».

Несоблюдение этого требования может привести к возникновению сбоев или повреждению аппаратов.

2.2 Выкатывание аппарата (из положения «рабочее» в положение «тест»)

    1. Убедитесь в том, что указатель коммутационного положения переключен в ОТКЛ.
    2. Выполните операции, приведенные в описании процедуры ручной установки (из положения «тест» в положение «рабочее») в обратном порядке.
    3. Убедитесь в том, что стрелка указателя положения указывает на «ТЕСТ».

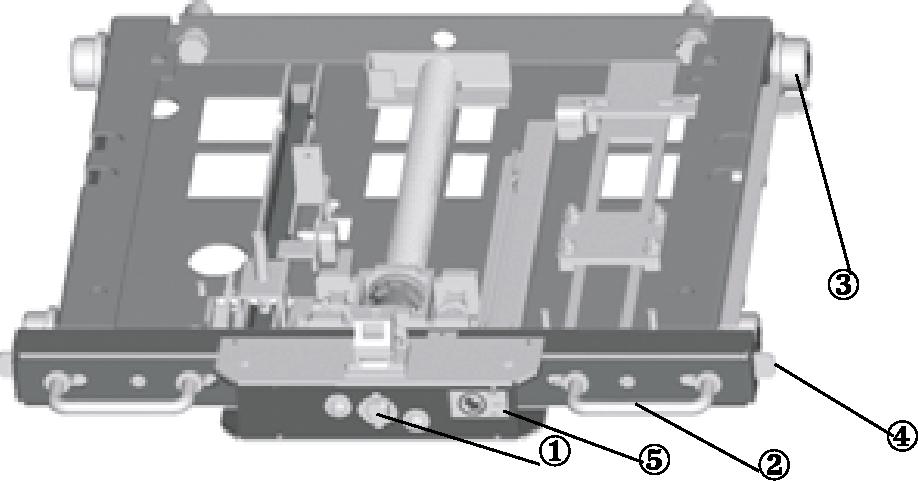

выкатной модуль выключателя

  1. Винт для выкатывания
  2. Рукоятка
  3. Колеса
  4. Подвижная пластина
  5. Указатель положения

Рисунок8.1. Положение «тест» выкатного модуля

Вкатывание и выкатывание выключателя (тип Н)

Рабочее положение выкатного модуля выключателя

Длина хода при выкатывании:

200 мм (7,2 /12/17,5 кВ, 20/25 кА, 630/1250 А)

220 мм (7,2 /12/17,5 кВ, 20/25 кА, 2000 А)

Рисунок 8.2. Рабочее положение выкатного модуля

2.3 Блокировка вкатывания/выкатывания автоматического выключателя

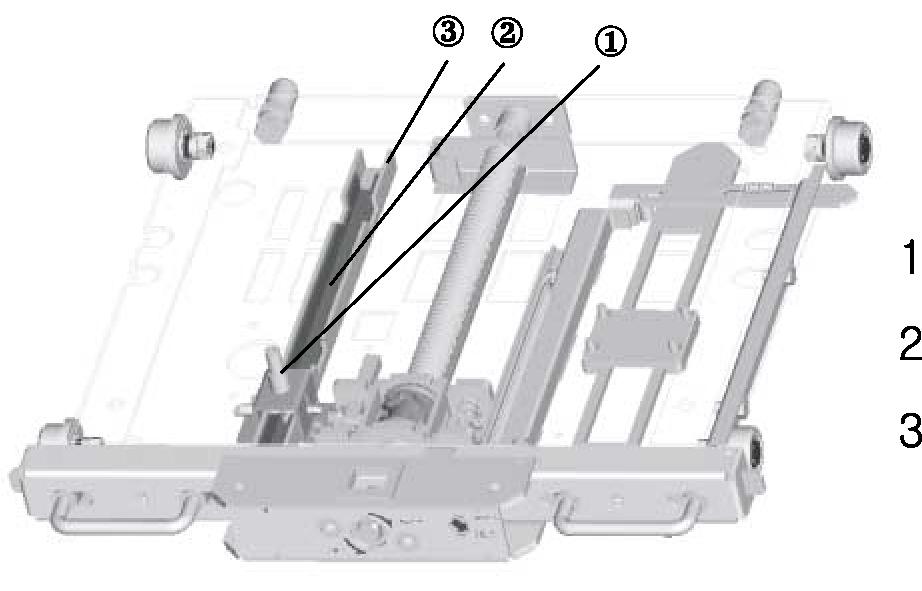

Блокировка вкатывания/выкатывания выключателя

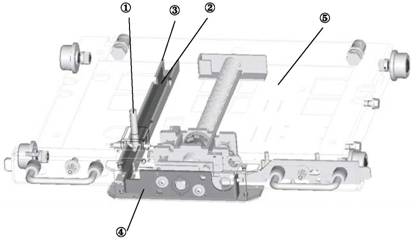

1) Предотвращение вкатывания/выкатывания включенного автоматического выключателя

  1. Штырь блокировки рукоятки для выкатывания
  2. Нажимная пластина для выкатывания
  3. Направляющая блокировки рукоятки для выкатывания
  4. Нажимная пластина блока
  5. Тележка

Рисунок 9. Приспособления для предотвращения операций вкатывания/выкатывания во включенном состоянии

Если автоматический выключатель включен, привод автоматического выключателя предотвращает подъем блокировочного штыря (рисунок 9, п. 1). Одновременно с этим штырь блокировки рукоятки для выкатывания предотвращает перемещение нажимной пластины для выкатывания (п. 2) и направляющей блокировки рукоятки для выкатывания (п. 3) в направлении вперед-назад. Поскольку нажимная пластина для выкатывания присоединена к нажимной пластине блока (п. 4), нажимная пластина блока не может быть перемещена. Нажимная пластина блока препятствует установке рукоятки управления вкатыванием и выкатыванием в приемное отверстие. Следовательно, операции вкатывания и выкатывания над включенным автоматическим выключателем не могут быть выполнены, поскольку невозможно вставить рукоятку.

Приспособление для предотвращения включения выключателя

Рисунок 10. Приспособление для предотвращения включения автоматического выключателя во время операции вкатывания/выкатывания

Штырь блокировки рукоятки для выкатывания

Нажимная пластина для выкатывания

Направляющие блокировки рукоятки для выкатывания

Если автоматический выключатель находится в любом положении, кроме ТЕСТ и РАБОЧЕЕ (во время операции вкатывания или выкатывания), штырь блокировки рукоятки для выкатывания (рисунок 10, п. 1) поднимается вверх нажимной пластиной для выкатывания (п. 2) и направляющей блокировки рукоятки для выкатывания (п. 3). Поскольку приподнятый блокировочный штырь надавливает на кнопку OTKЛ автоматического выключателя, в процессе вкатывания и выкатывания механически предотвращается операция включения.

2) Предотвращение включения автоматического выключателя во время операции вкатывания/выкатывания

  1. Заземляющий разъединитель
  2. Вал управления
  3. Блокировочный вал
  4. Рычаг блокировки
  5. Пластина-фиксатор
  6. Стопорная пластина
  7. Рычаг управления заземлителем
  8. Блокировка заземлителя
  9. Тележка

Нажимная пластина блока

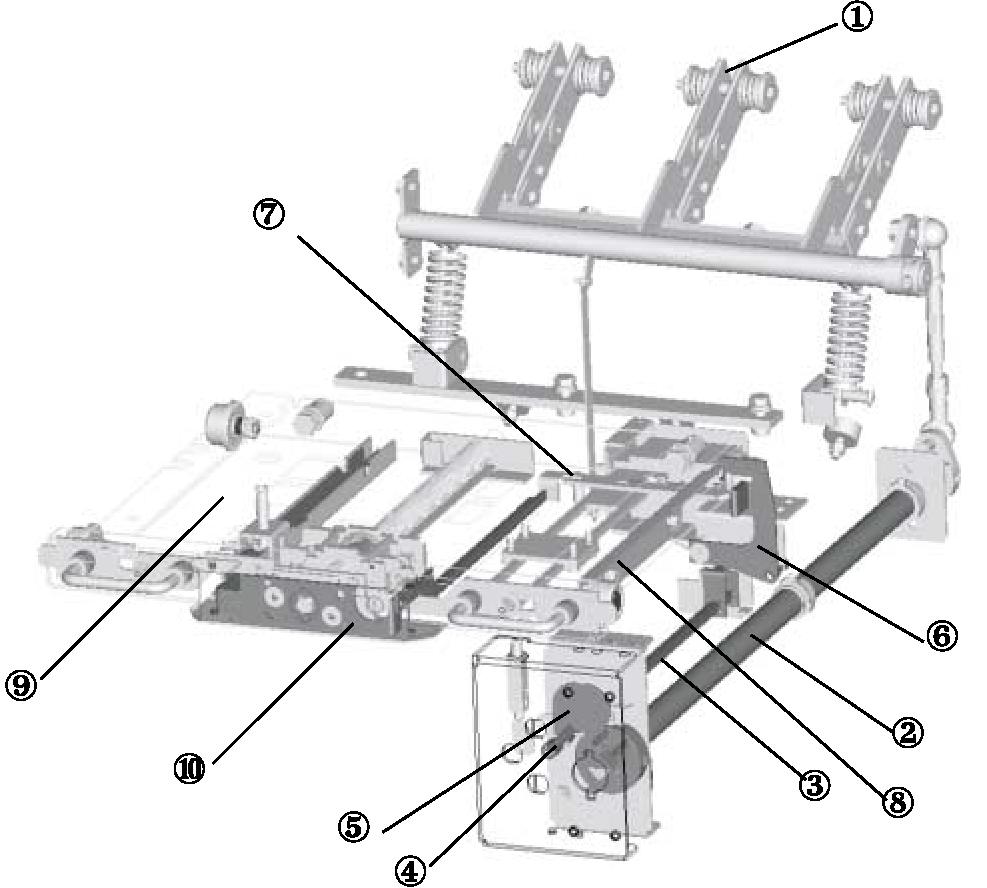

Рисунок 11 . Устройство блокировки заземляющего разъединителя и операций вкатывания/выкатывания

    1. Предотвращение операций вкатывания и выкатывания при заземляющем разъединителе

      Чтобы включить заземляющий разъединитель, поверните рычаг блокировки (рисунок 11, п. 4) против часовой стрелки, при этом перемещается пластина-фиксатор (п. 5). При этом возможна вставка рукоятки управления заземляющим разъединителем в вал управления (п. 2). После установки рукоятки в вал управления, если рукоятка вращается по часовой стрелке для включения заземляющего разъединителя, штырь вала управления препятствует возврату рычага блокировки (п. 4). При вращении рычага блокировки стопорная пластина (п. 6) надавливает на рычаг управления заземлителем (п. 7), встроенным в тележку (п. 9). Одновременно с этим нажатый рычаг управления заземлителем препятствует установке рукоятки управления вкатыванием и выкатыванием в приемное отверстие.

      Следовательно, операции вкатывания и выкатывания над включенным заземляющим разъединителем не могут быть выполнены, поскольку невозможно вставить рукоятку.

    1. Невозможность включения заземляющего разъединителя во время операции вкатывания или выкатывания и в РАБОЧЕМ положении
2.4 Блокировка заземляющего разъединителя

Блокировка заземляющего разъединителя

Во время операции вкатывания или выкатывания, а также в РАБОЧЕМ положении рукоятка заземляющего разъединителя не может быть вставлена в приемное отверстие, поскольку рычаг блокировки и пластина-фиксатор закрывают приемное отверстие рукоятки заземляющего разъединителя.

2.5 Инструкция по использованию заземляющего разъединителя и замков
1) Заземляющий разъединитель

  1. Заземление

Если вакуумный автоматический выключатель находится в положении «отсоединен» или «извлечен», поверните рычаг («3») против часовой стрелки из положения «ВКЛЮЧЕН» в «ОТКЛЮЧЕН». Указатель («4») располагается в положении «ОТКЛЮЧЕН» или «ЗАЗЕМЛЕНО». Если указатель («4») находится в положении «ОТКЛЮЧЕН», вставьте вал управления («5») в приемное отверстие («6»). Поверните вал управления («5») по часовой стрелке в положение «ЗАЗЕМЛЕНО», затем извлеките его. Рычаг («3») не может быть возвращен в положение «ВКЛЮЧЕН». Не допускается вкатывать вакуумный автоматический выключатель, если заземляющий разъединитель находится в положении «заземлен».

  1. Отключение

Указатель («4») может находиться в положении «ОТКЛЮЧЕН» или «ЗАЗЕМЛЕНО». Если указатель («4») находится в положении «ЗАЗЕМЛЕНО», вставьте вал управления («5») в приемное отверстие («6»). Поверните вал управления («5») против часовой стрелки в положение «ОТКЛЮЧЕН», затем извлеките его. Рычаг («3») не может быть возвращен в положение «ВКЛЮЧЕН».

2) Замки

а. ЗАПИРАНИЕ заземляющего разъединителя в положении «ОТКЛЮЧЕНО»

Если необходимо запереть заземляющий разъединитель в положении «ОТКЛЮЧЕН», сначала поверните рычаг («3») из положения «ОТКЛЮЧЕН» в положение «ВКЛЮЧЕН». Затем поверните ключ А по часовой стрелке из положения «НЕ ЗАПЕРТО» в положение «ЗАПЕРТО» и извлеките ключ. Вал управления («5») не может быть вставлен в приемное отверстие («6»).

а. ЗАПИРАНИЕ заземляющего разъединителя в положении «ЗАЗЕМЛЕНО»

Если необходимо запереть заземляющий разъединитель в положении «ЗАЗЕМЛЕНО», поверните ключ В против часовой стрелки из положения «НЕ ЗАПЕРТО» в положение «ЗАПЕРТО» и извлеките ключ. Вал управления («5») не может быть вставлен в приемное отверстие («6»).

* Указание к оборудованию, оснащенному блокировочным электромагнитом.

Если заземляющий разъединитель оснащен блокировочным электромагнитом, то перед переключением в положение «ОТКЛЮЧЕНО» или «ЗАЗЕМЛЕНО» необходимо удостовериться, что к цепи питания электромагнита подано напряжение.

ВНИМАНИЕ!

2.6 Особенности операций вкатывания/выкатывания в зависимости от принадлежностей

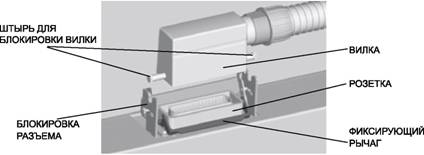

БЛОКИРОВКА РАЗЪЕМА - принадлежности

  1. Операции вкатывания и выкатывания становятся доступными после подсоединения вилки корзины к гнезду разъема автоматического выключателя.

(После того, как штыри для блокировки вилки войдут в боковые пазы розетки, для окончательного закрепления разъема следует поднять фиксирующий рычаг.)

  1. Во время операции вкатывания или выкатывания, а также в РАБОЧЕМ положении отсоединение вилки разъема не возможно.

(Отсоединение вилки возможно только в положении «тест».)

Отсоединение вилки

БЛОКИРОВОЧНЫЙ ЭЛЕКТРОМАГНИТ - принадлежность

  1. Если блокировочный электромагнит установлен, то после того, как вилка разъема корзины Н-типа будет подсоединена к разъему автоматического выключателя, и к выводу блокировочного электромагнита будет подано напряжение, равное напряжению цепи управления электродвигателя, операция вкатывания станет возможной только в положении «ТЕСТ».
  2. Напряжение цепи управления блокировочного электромагнита такое же, как и напряжение электродвигателя.
  3. В процессе вкатывания и выкатывания, а также в РАБОЧЕМ положении, выполнение операций вкатывания и выкатывания возможно даже при отключенном питании.

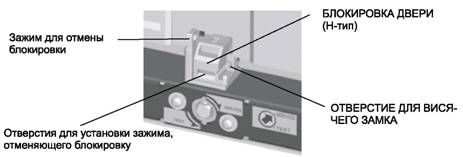

БЛОКИРОВКА ДВЕРИ (Н-тип) - принадлежность

  1. Если блокировка Н-типа устанавливается в корзину Н-типа, данная принадлежность обеспечивает выполнение операций вкатывания и выкатывания только при закрытой двери.
  2. Если выполнение операции вкатывания или выкатывания необходимо при открытой двери, то сбоку блокировочного устройства Н-типа в приемное отверстие необходимо установить зажим для отмены блокировки. После этого становится возможным выполнение операций вкатывания и выкатывания. После того, как зажим вставлен в приемное отверстие, в отверстие для висячего замка может быть установлена шпонка в положениях «ТЕСТ» или «РАБОЧЕЕ». При этом рукоятка для вкатывания и выкатывания выключателя не может быть вставлена.

* Не допускается закрывать дверь, если в приемном отверстии находится зажим, поскольку

это может привести к повреждению аппарата.

БЛОКИРОВКА ДВЕРИ

Выключатель фиксации положения автоматического выключателя в корзине (МОС) - принадлежность

Основание под автоматическим выключателем

Основание под автоматическим выключателем: нормальное(О)

Перед выполнением каких-либо операций с автоматическим выключателем, а также его перемещением, необходимо убедиться в том, что основание или пол под аппаратом ровный. Наличие выступов или неровностей в основании или полу может привести к сбоям при включении аппарата.

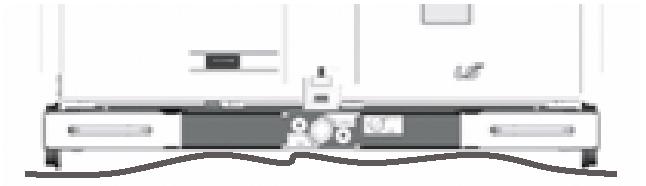

Основание под автоматическим выключателем: неудовлетворительное

Основание под автоматическим выключателем: неудовлетворительное (X)

В случае монтажа автоматического выключателя над принадлежностями (блокировка разъема, блокировочный электромагнит, блокировка с дверью (Н-тип), выключатель фиксации положения автоматического выключателя в корзине), установка рукоятки для вкатывания и выкатывания выключателя становится невозможной. После проверки типа принадлежности выполните операцию вкатывания или выкатывания (попытка выполнить операцию вкатывания или выкатывание в случае нарушения условий монтажа может привести к повреждению аппарата).

Вкатывание и выкатывание выключателя

3. Инструкция по установке фиксирующей скобы

1) Корзина (тип Н)

Скоба, предназначенная для фиксации вакуумного автоматического выключателя в положение «тест», обеспечивает безопасную транспортировку аппарата, установленного в распределительном устройстве. Порядок использования скобы описывается ниже.

установка фиксирующей скобы выключателя

Скоба для фиксации автоматического выключателя (Скоба используется для того, чтобы предотвратить смещение/вибрирование автоматического выключателя во время транспортировки. Перед установкой автоматического выключателя и выполнением операции вкатывания или выкатывания необходимо обязательно извлечь скобу.)

Рисунок 12. Фиксирующая скоба, установлена на аппарат в положении «ТЕСТ»

- Монтаж фиксирующей скобы

  1. Переведите вакуумный автоматический выключатель в положении «тест» согласно рисунку 12. (Проверьте, переключен ли указатель, присоединенный к тележке автоматического выключателя, в положение «ТЕСТ»)
  2. Установите фиксирующую скобу (рисунок 13, п. 1), совместите отверстия, как показано на рисунке 13 и закрепите скобу двумя болтами, идущими в комплекте с ней.
  3. Чтобы перевести вакуумный автоматический выключатель в РАБОЧЕЕ положение, скобу необходимо снять.

    2) Корзина, типы E/F/G

    1. Переведите вакуумный автоматический выключатель в положении «тест» согласно рисунку 14. (Убедитесь в том, что рычаг блокировки вакуумного автоматического выключателя полностью опущен вниз).
    2. Установите скобу, совместив отверстия под болты, как показано на рисунке 15.
    3. Закрепите детали болтами (1, 3 шт.), используя для этого сборочные отверстия вакуумного автоматического выключателя и корзины.
  1. Чтобы перевести вакуумный автоматический выключатель в РАБОЧЕЕ положение, скобу

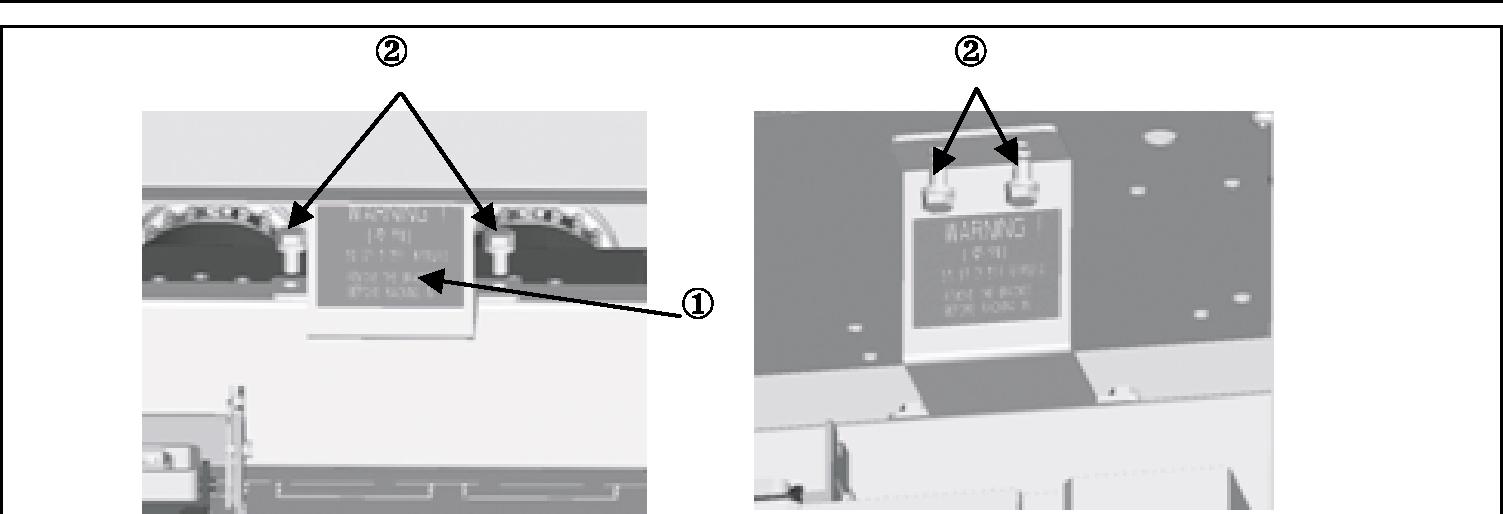

Монтаж фиксирующей скобы

Рисунок 13. Монтаж фиксирующей скобы необходимо снять.

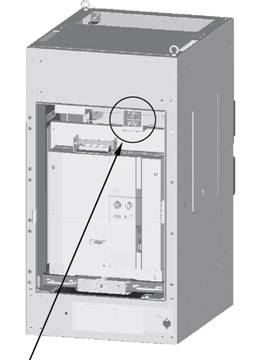

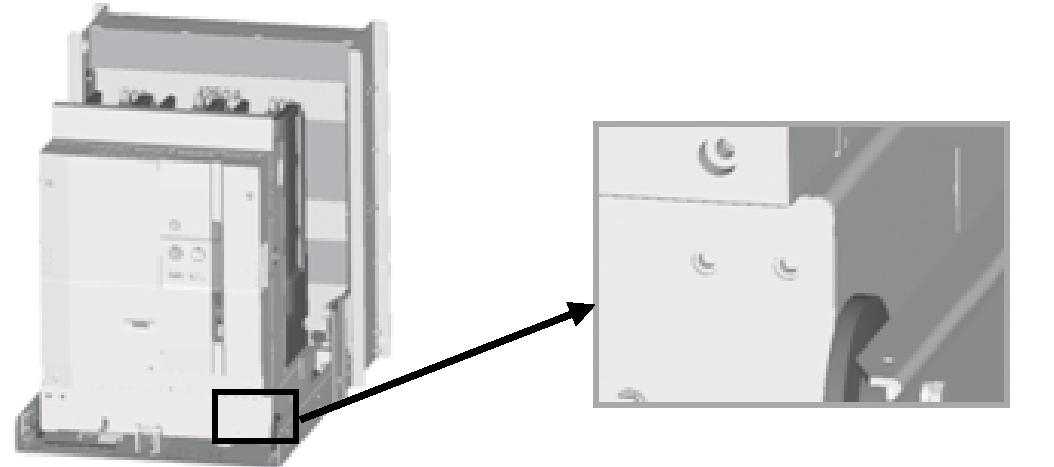

Отверстие в автоматическом выключателе для фиксирующей скобы

Рисунок 14. Отверстие в автоматическом выключателе для фиксирующей скобы, установленной на аппарате в положении «ТЕСТ»

Рисунок 15. Установка фиксирующей скобы в зависимости от номинальных характеристик (типы E/F/G)

А ВНИМАНИЕ!

1. Не допускается использовать скобу для любых иных целей, кроме фиксации вакуумного автоматического выключателя в корзине, установленной в транспортируемом распределительном устройстве.

"
