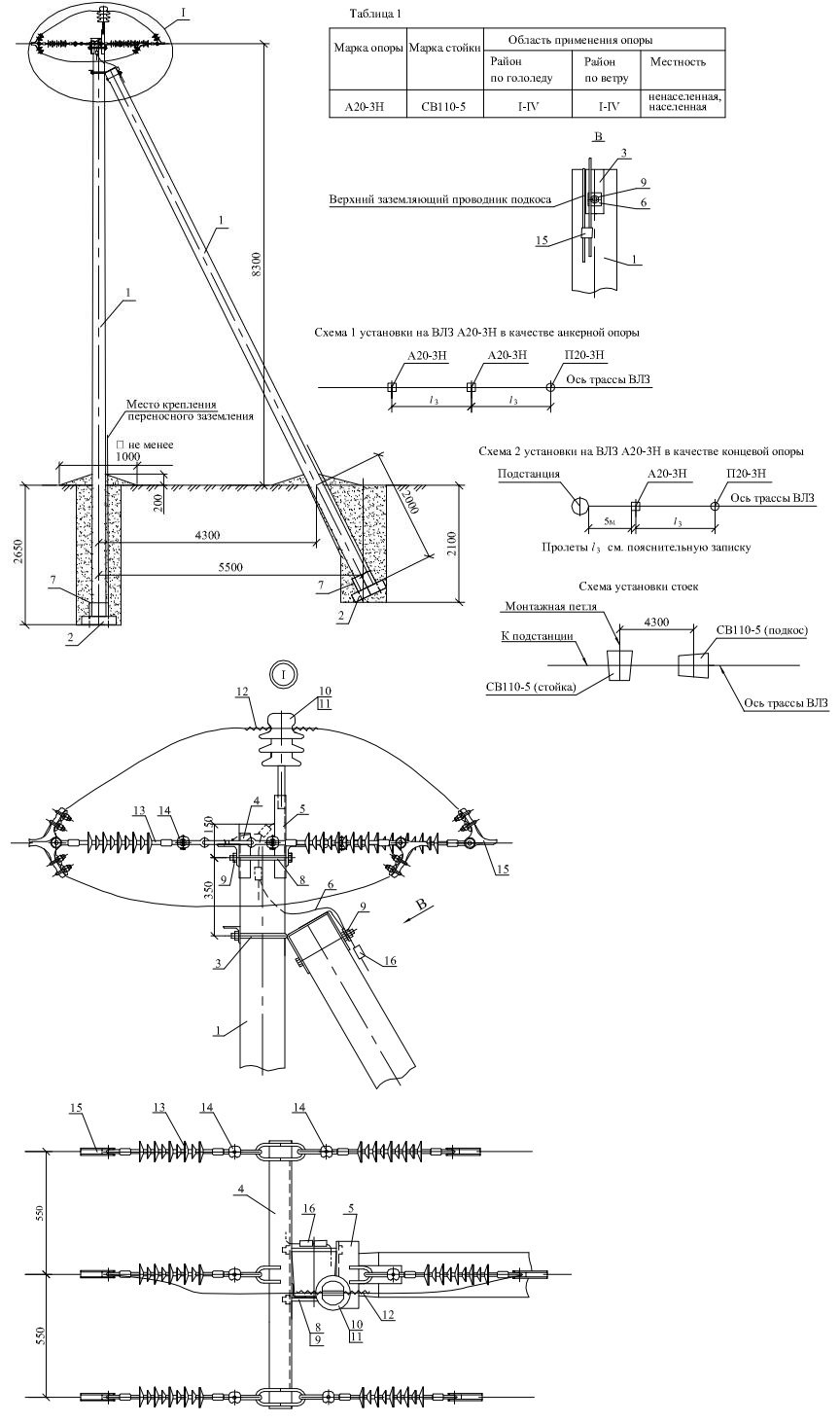

Анкерная (концевая) опора А20-ЗН

Позиция

Наименование, обозначение

Кол-во

Масса ед., кг

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Стойка СВ110-5

Плита П-Зи

Крепление подкоса У52

Траверса ТМ65

Траверса ТМ66

Заземляющий проводник ЗП1

Стяжка Г1

Болт М20х260

Гайка М20

Штыревой изолятор IF27 или IF20

Колпачок К9

Спиральная вязка СВ

Подвесной изолятор SML 70/20Г

Соединитель UU7-16

Анкерный зажим PAZ

Плашечный зажим CD35

2

2

1

1

1

1,0м

2

2

3

1

1

2

6

6

6

3

1125

110

7,1

18,8

6,7

5,85

0,71

0,063

Спиральные вязки СВ35 применять для закрепления проводов сечением 35-50мм кв., СВ70 для проводов сечением 70-95мм кв., СВ 120 - для проводов сечением 120-150мм кв. Болт поз.8 отличается от болта М20 по ГОСТ 7798-70 только длиной нарезки (l нарезки = 70мм) Анкерный зажим PAZ 1 применять для крепления проводов сечением 50мм.кв., PAZ 2 - для проводов сечением 70-120мм кв.
