Ответвительная анкерная опора ОА20-3Н

Дополнительно по теме

Состав раздела

Расчетные пролеты ВЛЗ-6(10)кВ

Несущая способность закрепления в грунтах опор

Монтажные стрелы провеса

Промежуточная опора П20-1Н

Угловая промежуточная опора УП20-1Н

Анкерная (концевая) опора А20-1Н

Угловая анкерная опора УА20-1Н

Ответвительная анкерная опора ОА20-1Н

Угловая ответвительная анкерная опора УОА20-1Н

Устройство ответвления УО-3 на промежуточной опоре П20-1Н

Промежуточная опора П20-3Н

Угловая промежуточная опора УП20-3Н

Анкерная (концевая) опора А20-3Н

Угловая анкерная опора УА20-3Н

Ответвительная анкерная опора ОА20-3Н

Угловая ответвительная анкерная опора УОА20-3Н

Устройство ответвления УО-4 на промежуточной опоре П20-3Н

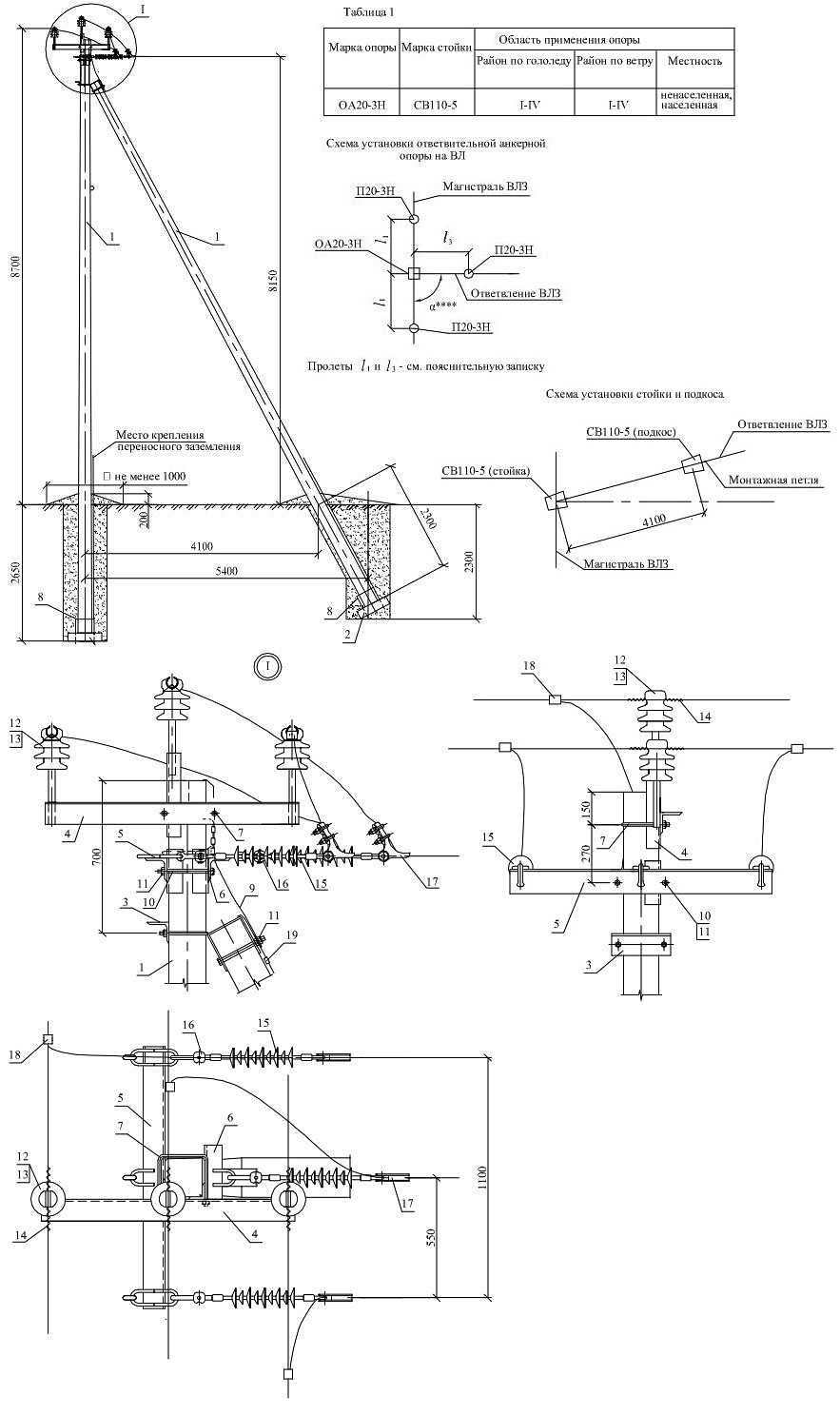

Ответвительная анкерная опора ОА20-ЗН

Позиция

Наименование, обозначение

Кол-во

Масса ед., кг

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Стойка СВ110-5

Плита П-Зи

Крепление подкоса У52

Траверса ТМ63

Траверса ТМ65

Траверса ТМ67

Хомут X51

Стяжка Г1

Заземляющий проводник ЗП1

Болт М20x260

Ганка М20

Штыревой изолятор IF27 или IF20

Колпачок К9

Спиральная вязка СВ

Подвесной изолятор SML 70/20Г

Соединитель UU 7-16

Анкерный зажим PAZ

Ответвительный зажим RP150

Шашечный зажим CD35

2

2

1

1

1

1

1

1

1,0м

2

3

3

3

6

3

3

3

3

4

1125

110

7,1

22,3

18,8

3,9

2,0

5,85

0,71

0,063

Спиральные вязки СВ35 применять для закрепления проводов сечением 35-50мм кв., СВ70 для проводов сечением 70-95мм кв., СВ 120 - для проводов сечением 120-150мм кв. Болт поз.8 отличается от болта М20 по ГОСТ 7798-70 только длиной нарезки (l нарезки = 70мм) Анкерный зажим PAZ 1 применять для крепления проводов сечением 50мм.кв., PAZ 2 - для проводов сечением 70-120мм кв. Для ВЛ 6-10 кВ угол 75°<a<105°. Подкос устанавливать на оси ответвления ВЛЗ.
