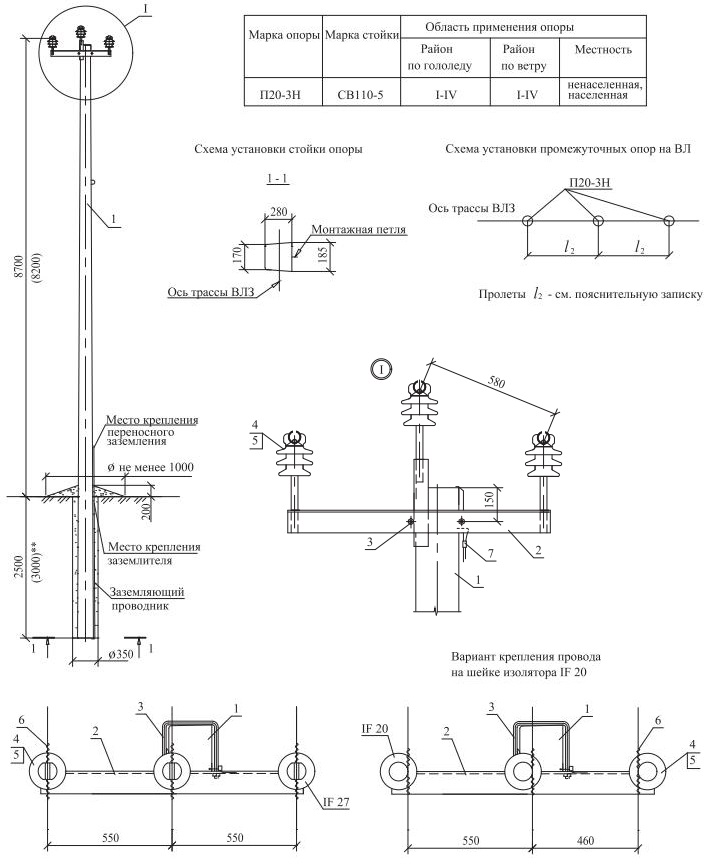

Промежуточная опора П20-3Н
| Позиция | Наименование, обозначение | Кол-во | Масса ед., кг |
|---|---|---|---|
| 1 | Стойка СВ110-5 | 1 | 1125 |
| 2 | Траверса TM63 | 1 | 22,3 |
| 3 | Хомут X51 | 1 | 1,9 |
| 4 | Штыревой изолятор IF 27 или IF 20 | 3 | — |
| 5 | Колпачок К9 | 3 | — |
| 6 | Спиральная вязка типа СВ | 3(6) | — |
| 7 | Плашечный зажим CD35 | 1 | — |
| Спиральные вязки СВ35 применять для закрепления проводов сечением 35-50 мм², СВ70 для проводов сечением 70-95 мм², СВ120 — для проводов сечением 120-150 мм². При варианте крепления провода на изоляторе IF 20 количество вязок в ненаселенной местности — 3 штуки, в населенной — 6 штук. | |||
