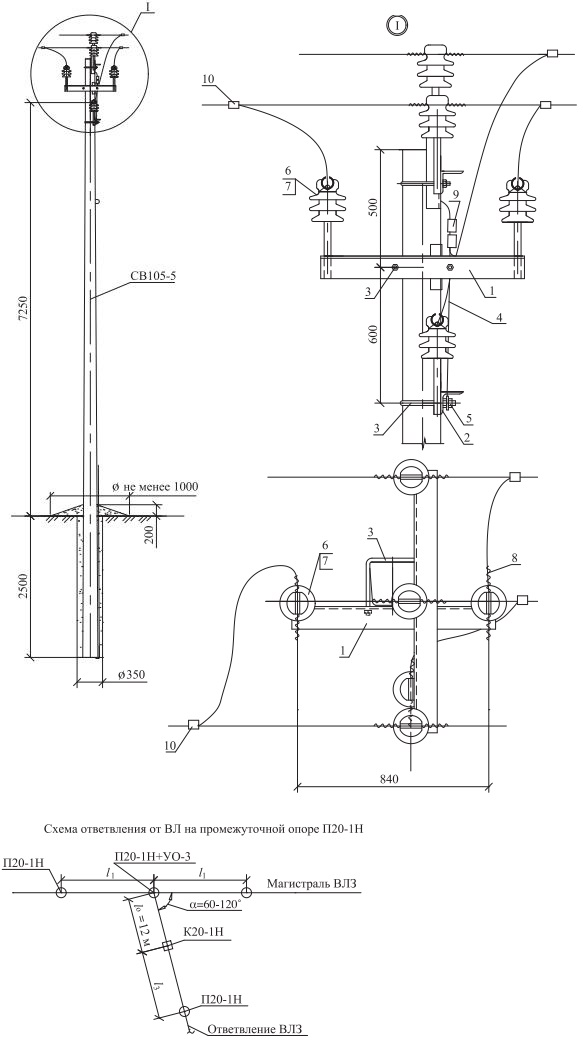

Устройство ответвления УО-3 на промежуточной опоре П20-1Н

Позиция

Наименование, обозначение

Кол-во

Масса ед., кг

1

2

3

4

5

6

7

8

9

10

Траверса ТМ62

Траверса ТМ61

Хомут X1

Заземляющий проводник 3П1

Гайка М20

Штыревой изолятор IF27 или IF 20

Колпачок К9

Спиральная вязка типа СВ

Плашечный зажим CD35

Ответвительный зажим RP150

1

1

2

1

3

3

6

2

3

13,0

9,85

2,0

0,063

В пролете ответвления монтажная стрела провеса должна быть равна в ненаселенной местности - 1,5 м, а в населенной местности - 1,0 м.
