4.5. Блочные железобетонные подстанции заводской готовности типа РП/ОЭнТ-1-20-У1

Блочные железобетонные подстанции заводской готовности типа РП/С)ЭнТ-1-20-У1 (далее РП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.

РП может быть изготовлено с применением малогабаритных распределительных устройств типа РУ-СТ20(аналог RM-6, SM-6) с выключателями нагрузки в элегазовой изоляции FLUORC, вакуумными выключателями серии FLUVAC и вакуумными выключателями серии VEIVACUUM-L.

Варианты комплектации РП/ОЭнТ-1-20-У1

Варианты комплектации указаны в таблице 4.9.

Таблица 4.9

Тип ячеекКол-

во ячеек шт.

Производитель ячеекТип выключателяПроизводитель выключателя
РП/ОэнТ- 1-20-У1РУ-СТ20 (аналог RM-6, SM-6)20ХК«ОЭнТ»FLUORC FLUVAC, VEIVACUUM-L«Areva» (Италия)

Для ячеек РУ-СТ20(аналог RM-6, SM-6) схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.

Таблица 4.10

Конструктивные характеристики РП/С)ЭнТ-1-20-У1

РП1ОЭнТ-1-20-У1 Габариты, мм (BxLxH)S, м2
6500x8000x290048,4

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РП, представлены в графической части, лист 69- 74.

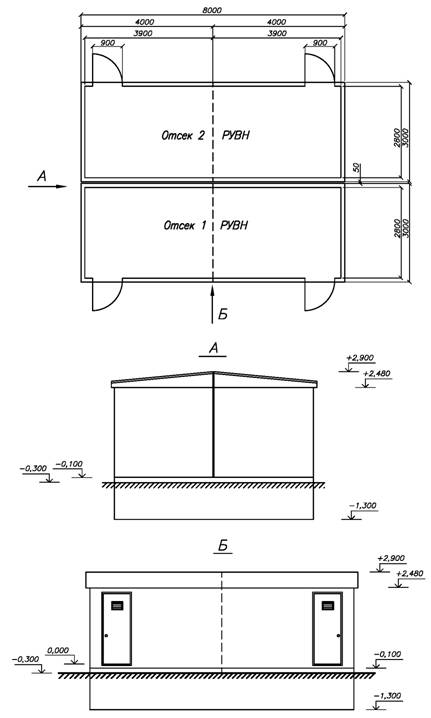

РП/ОЭнТ—1—20—У1 размеры

ЭПГК- 1000/08—ЭС
РП/ОЭнТ—1—20—У1
ИзмЛист№ документаПодп.Дата
Разраб Основные размера зданияСтадияЛистЛистов
Проб. Р691
Т. контр.
Н. контр. ЗАО "ХК "ОЭнТ" г.Москва
Утб.

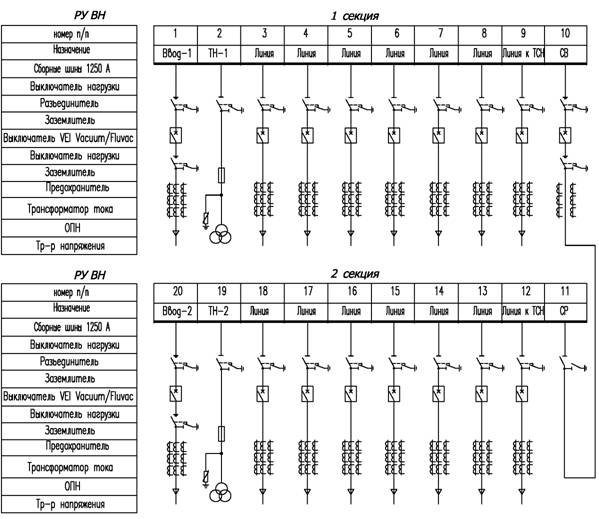

однолинейная схема РУ—СТ20

ЭПГК- 1000/08—ЭС
РП/ОЭнТ- 1-20-У1
ИзмЛист№ документаПодп.Дата
Разраб Принципиальная однолинейная схема РУ—СТ20 (аналог RM-6.SM—6)СтадияЛистЛистов
Проб. Р701
Т. контр.
Н. контр. ЗАО "ХК "ОЭнТ" г.Москва
Утб.
NaНаименованиеОбозначениекол.
1.Комплектное распределительное устройствоРУ-СТ20 'аналог RM—6, SM-6)20.
2.ТрансформаторТСЗ—40 кВА2.
3.Шкаф собственных нуждШПСН1.
4.Шкаф аварийного питанияШАП—7501.
5.Тепловой конверторЭВНБ- 1,5М 1,5кВт4.
6.Полка инвентарная 2.

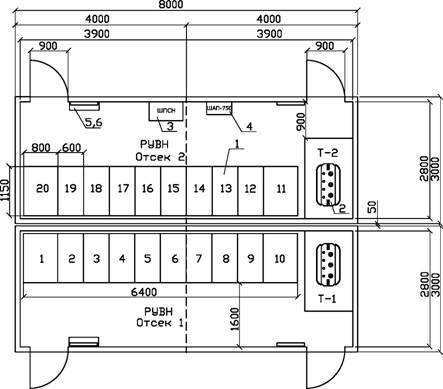

Компоновка оборудования РП с ячейками РУ-СТ20

ЭПГК- 1000/08—ЭС
РП/ОЭнТ— 1 —20—У1
ИзмЛист№ документаПодп.Дата
Разраб Компоновка оборудования РП с ячейками РУ-СТ20 (аналог RM—6.SM—6)СтадияЛистЛистов
Пров. Р711
Т. контр.
Н. контр. ЗАО "ХК "ОЭнТ" г.Москва
Утв.

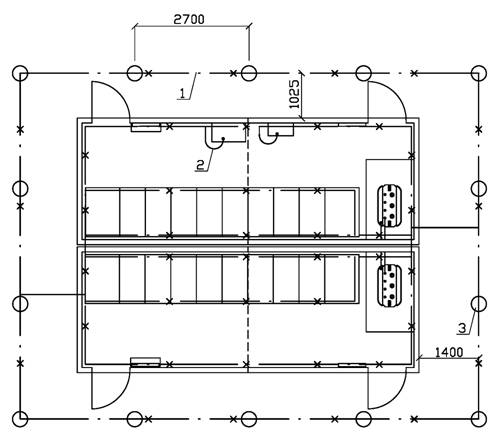

Контур заземления

Сталь полосовая 40x4 ГОСТ 103-76

Сталь полосовая 25x4 ГОСТ 103-76

З. Электрод заземления 2,5м.Ст. уг. 50x50x5

Внутренний контур заземления проходит по стенам на высоте 400 мм. от пола.

ЭПГК- 1000/08—ЭС
РП/ОЭнТ— 1 —20—У1
ИзмЛист№ документаПодп.Дата
Разраб Контур заземленияСтадияЛистЛистов
Проб. Р721
Т. контр.
Н. контр. ЗАО УК "ОЭнТ" г. Москва
Утб.

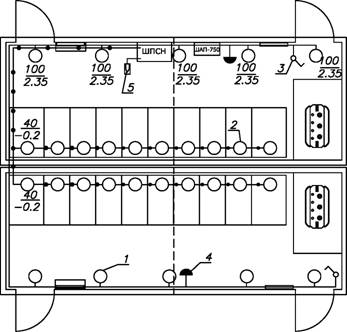

РП/ОЭнТ— 1 —20—У1 освещение

Марка Поз.Обозначение на планеНаименование оборудованияКол.ОбозначениеПримечание
1Светильники с лампами накаливания 220В10НПП-03-100-005Устанавливаются в РУВН
2Светильники с лампами накаливания 12В20ПСХ 60-002Устанавливаются в кабельном подвале
3Выключатель поворотный2А016-001
4Розетка2РА16-236
5Датчик температуры1ДТКБ53

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения ~220 В

Напряжение питания сети освещения подвального помещения -12В 100 —Мощность лампа в светильнике Вт

2,35м—Высота подвеса светильника над полом, м

Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 м. Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .

Светильники ~220 В. крепятся на стенах

Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м. от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола

Светильники 12 В. подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 м. от потолка

Датчик температуры устанавливается на стену на высоте 2м.

ЭПГК- 1000/08—ЭС
РП/ОЭнТ— 1 —20—У1
ИзмЛист№ документаПодп.Дата
Разраб ОсвещениеСтадияЛистЛистов
Пров. Р731
Т. контр.
Н. контр. ЗАО 'ХК "ОЭнТ" г.Москва
Утв.

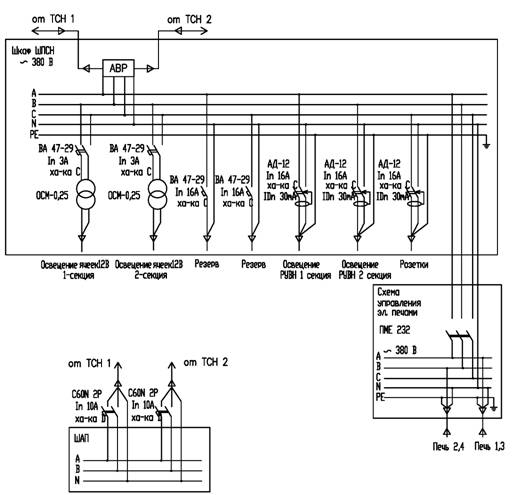

П/ОЭнТ— 1 —20—У1 СН

ЭПГК- 1000/08—ЭС
РП/ОЭнТ— 1 —20—У1
ИзмЛист№ документаПодп.Дата
Разраб Собственные нужды.СтадияЛистЛистов
Проб. Р741
Т. контр.
Н. контр. ЗАО "ХК "ОЭнТ" г.Москва
Утв.
