4.2. Блочные железобетонные подстанции заводской готовности типа РП/ОЭнТ-2-10-У1

Блочные железобетонные подстанции заводской готовности типа РП/ОЭнТ-2-10-У1 (далее РП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.

РП может быть изготовлено с применением ячеек КСО-298 MSM-S «Волжанка» и применением различных вакуумных выключателей. Варианты комплектации указаны в таблице 4.3.

Таблица 4.3

Варианты комплектации РП/ОЭнТ-2-10-У1

Тип ячеекКол-

во ячеек шт.

Производитель ячеекТип выключателяПроизводитель выключателя
РП/ОЭнТ- 2-10-У1КСО-298 MSM-S «Волжанка»22ХК«ОЭнТ»BB/TEL-10 ВВСТ-10, ЗАН-5, ВБП-10, SIONРК«Таврида Электрик» ОАО «НПП» Контакт», ОАО «Самарский трансформатор», Siemens

Для ячеек КСО-298 MSM-S «Волжанка» схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.

Таблица 4.4

Конструктивные характеристики РП/ОЭнТ-2-10-У1

РП/ОЭнТ-2-10-У1 Габариты, мм (BxLxH)S, м2
5050x8000x283040,4

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РП, представлены в графической части, лист 48- 53.

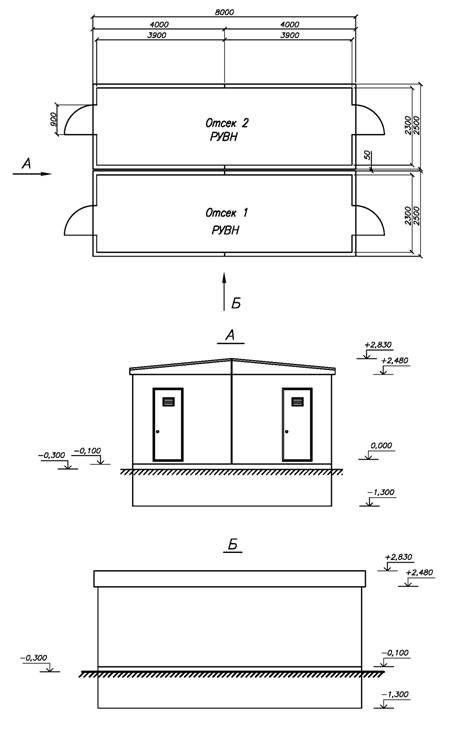

Основные размеры здания РП/ОЭнТ—2— 10-У1

ЭПГК- 1000/08—ЭС
РП/ОЭнТ—2— 10-У1
ИзмЛист№ документаПодп.Мота
Разраб Основные размеры зданияСтадияЛистЛистоб
Проб. Р481
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г.Москва
Утб.

однолинейная схема KCО-298MSM—S "Волжанка "

ЭПГК- 1000/08—ЭС
РП/ОЭнТ-2- 10-У1
ИзмЛист№ документаПодп.Мота
Разраб Принципиальная однолинейная схема KCО-298MSM—S "Волжанка"СтадияЛистЛистоб
Проб. Р491
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г. Москва
Утб.

Спецификация оборудования

НаименованиеОбозначениекол.
1.Камера сборная одностороннего обслуживанияKCО—298MSM—S ''Волжанка"22.
2.Шкаф собственных нуждШПСН1.
3.Шкаф аварийного питанияШАП1.
4.Тепловой конверторЭВНБ- 1.5М 1,5кВт4.
5.Полка инвентарная 2.
6.Тележка для выката выключателя 1.

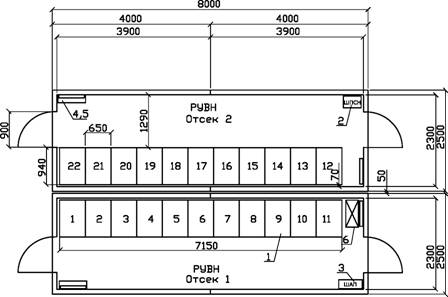

Компоновка оборудования РП с ячейками KCО-298MSM-S "Волжанка"

ЭПГК- 1000/08—ЭС
РП/ОЭнТ-1-10-У1
ИзмЛист№ документаПодп.Мата
Разраб Компоновка оборудования РП с ячейками KCО-298MSM-S "Волжанка"СтадияЛистЛистов
Пров. Р501
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г.Москва
Утв.

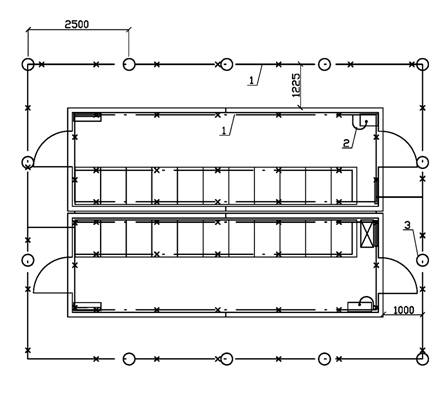

Контур заземления

Сталь полосовая 40x4 ГОСТ 103-76

Сталь полосовая 25x4 ГОСТ 103-76

З. Электрод заземления 2,5м.Ст. уз. 50x50x5

Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.

ЭПГК- 1000/08—ЭС
РП/ОЭнТ-1-10-У1
ИзмЛист№ документаПодп.Мота
Разраб Контур заземленияСтадияЛистЛистов
Проб. Р511
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г. Москва
Утб.

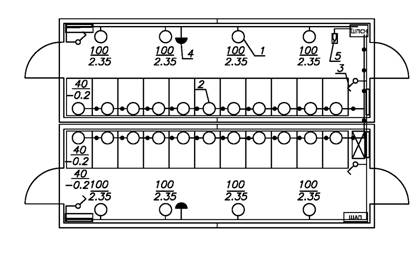

Освещение

Марка Поз.Обозначение на планеНаименование оборудованияКол.ОбозначениеПримечание
1Светильники с лампами накаливания 220В8НПП-03-100-005Устанавливаются в РУВН
2Светильники с лампами накаливания 12В22ПСХ60-002Устанавливаются в кабельном подвале
3Выключатель поворотный4А016-001
4Розетка2РА16-236
5Датчик температуры1ДТКБ53

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения -220 В

Напряжение питания сети освещения подвального помещения ~12В 100 —Мощность лампы в светильнике, Вт

2,35м—Высота подвеса светильника над полом, м

Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 м Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ-20. Металлорукав крепится к стенам держателями 20мм .

Светильники ~220 В. крепятся на стенах

Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м от пола

Светильники 12 В подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 м. от потолка

Датчик температуры устанавливается на стену на высоте 2м

ЭПГК- 1000/08—ЭС
РП/ОЭнТ-1-10-У1
ИзмЛист№ документаПодп.Дата
Разраб ОсвещениеСтадияЛистЛистов
Пров. Р521
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г.Москва
Утв.

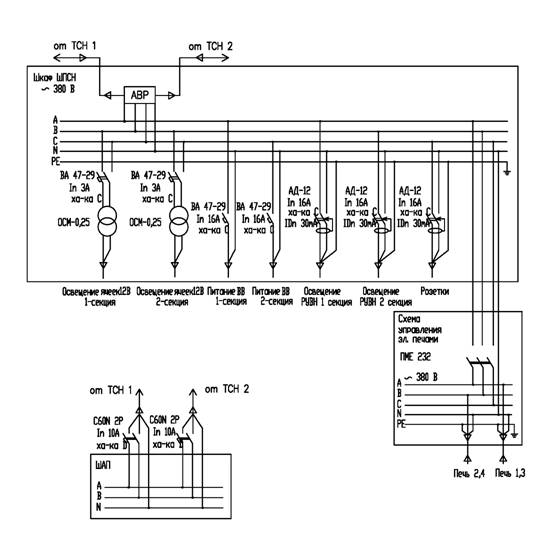

Собственные нужды

ЭПГК- 1000/08—ЭС
РП/ОЭнТ- 1 - 10-У1
ИзмЛист№ документаПодп.Мота
Разраб Собственные нужды.СтадияЛистЛистоб
Проб. Р531
Т. контр.
Н. кон тр. ЗАО "ХК "ОЭнТ" г.Москва
Утб.
