4.6. Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-1-20/0,4-У1

Блочные железобетонные подстанции заводской готовности типа РТП/ОЭнТ-1-20/0,4-У1 (далее РТП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.

РТП может быть изготовлено с применением малогабаритных распределительных устройств типа РУ-СТ20(аналог RM-6, SM-6) с выключателями нагрузки в элегазовой изоляции FLUORC, вакуумными выключателями серии FLUVAC и вакуумными выключателями серии VEIVACUUM-L.

Варианты комплектации РТП/ОЭнТ-1-20/0,4-У1

Варианты комплектации указаны в таблице 4.11.

Таблица 4.11

Для ячеек РУ-СТ20(аналог RM-6, SM-6) схемы управления и автоматики могут быть выполнены как на основе реле, так и с использованием микропроцессорных устройств, таких как: Сириус, УЗА, Siemens Siprotec, Sepam 1000+, ABB Spac, REF, TOP-200, БМПЗ, БИМ и др.

РУ-0,4 кВ комплектуется низковольтными комплектными устройствами типа НКУ-СТ. В качестве коммутационных аппаратов предусмотрено использование автоматических выключателей, выключателей нагрузки, плавких вставок.

Таблица 4.12

Конструктивные характеристики РТП/ОЭнТ-1-20/0,4-У1

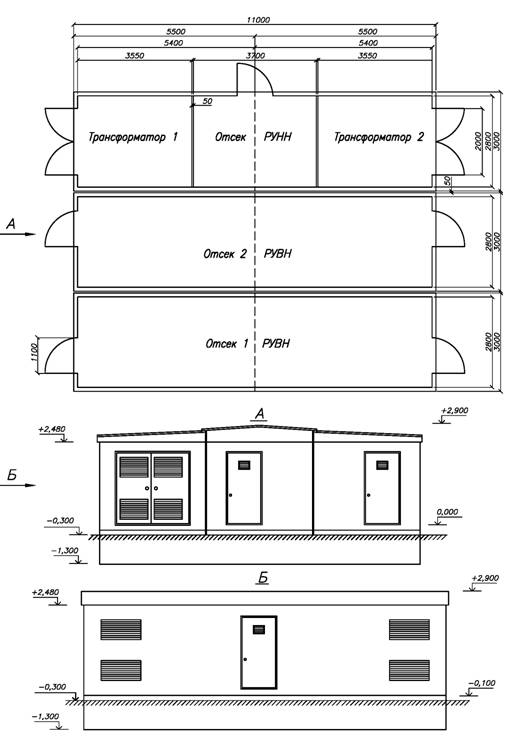

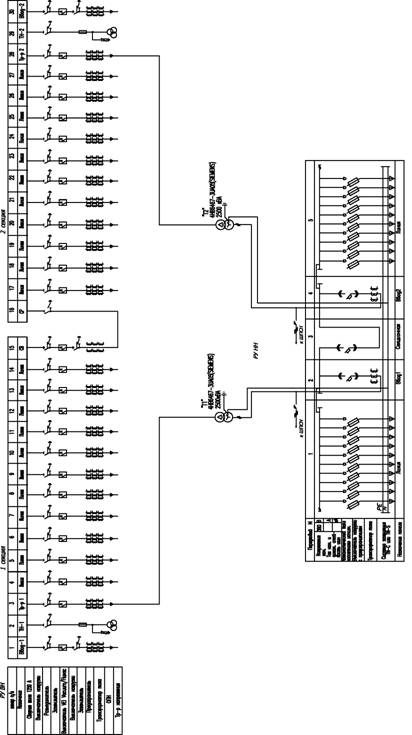

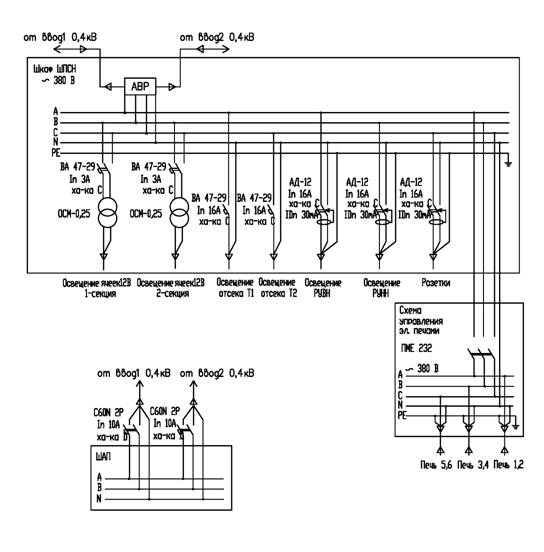

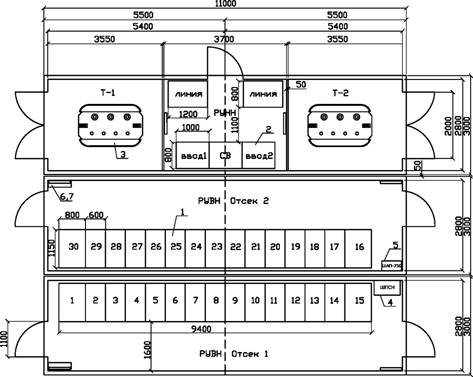

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для РТП, представлены в графической части, лист 76-81.

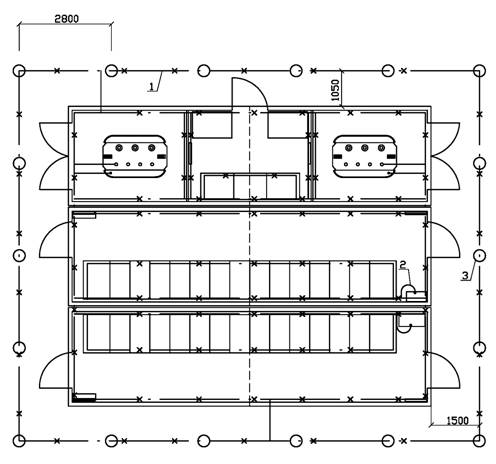

Сталь полосовая 40x4 ГОСТ 103-76

Сталь полосовая 25x4 ГОСТ 103-76 З.Электрод заземления 2,5м.Ст. уг. 50x50x5

Внутренний контур заземления проходит по стенам на высоте 400 мм. от пола.

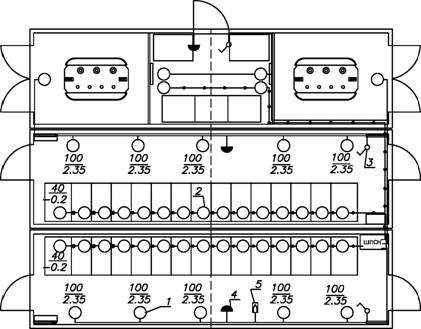

Марка Поз.	Обозначение на плане	Наименование оборудования	Кол.	Обозначение	Примечание
1		Светильники с лампами накаливания 220В	14	НПП-03-100-005	Устанавливаются в РУВН,РУНН и отсеках силовых трансформаторов
2		Светильники с лампами накаливания 12В	32	ПСХ 60-002	Устанавливаются в кабельном подвале
3		Выключатель поворотный	3	А016-001
4		Розетка	3	РА16-236
5		Датчик температуры	1	ДТКБ53

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения ~220 В.

Напряжение питания сети освещения подвального помещения -12В 100 —Мощность лампы в светильнике, Вт

2,35м—Высота подвеса светильника над полом м

Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 ml Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .

Светильники ~220 В крепятся на стенах

Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола

Светильники 12 В подвального освещения в РУВН смонтировать на стенах на расстоянии —0,2 ml от потолка

Датчик температуры устанавливается на стену на высоте 2м
