4.1. Блочные железобетонные подстанции заводской готовности типа ТП/ОЭнТ-1-10/0,4-У1

Блочные железобетонные подстанции заводской готовности типа ТП/ОЭнТ-1-10/0,4-У1 (далее ТП) могут комплектоваться электрооборудованием различных типов, по желанию Заказчика.

Варианты комплектации ТП/ОЭнТ-1-10/0,4-У1

ТП может быть изготовлено с двумя трансформаторами мощностью до 1000 кВА, установка трансформаторов большей мощности может быть осуществлена по специальному проекту. В РУ- 10(6) кВ применяются автогазовые моноблоки, типа КСО-3 «Моноблок» и выключатели нагрузки. В КСО-3 «Моноблок» возможна организация учета ЭЭ. Варианты комплектации указаны в таблице 4.1.

Таблица 4.1

РУ-0,4 кВ комплектуется шкафами распределительными низкого напряжения одностороннего обслуживания (ШРНН). Максимально возможное количество отходящих линий в РУ-0,4 кВ - 28 шт. В качестве коммутационных аппаратов предусмотрено использование автоматических выключателей, выключателей нагрузки, плавких вставок.

Таблица 4.2

Конструктивные характеристики ТП/ОЭнТ-1-10/0,4-У1

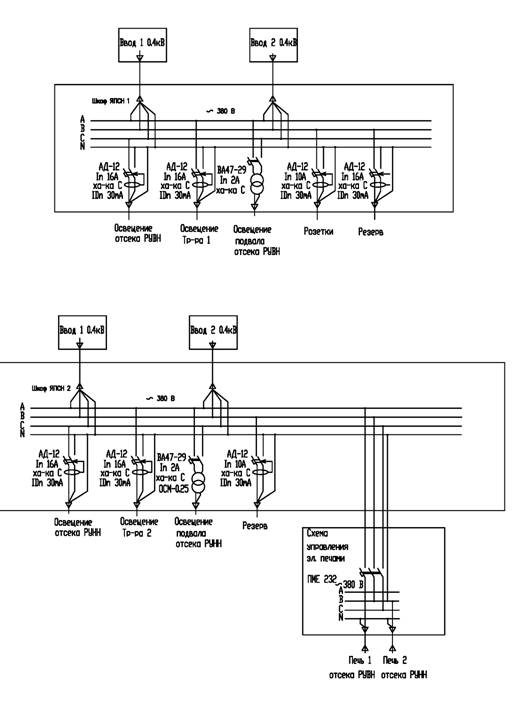

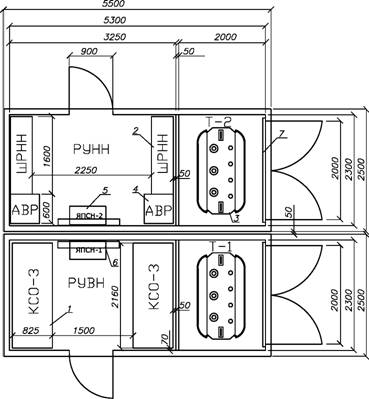

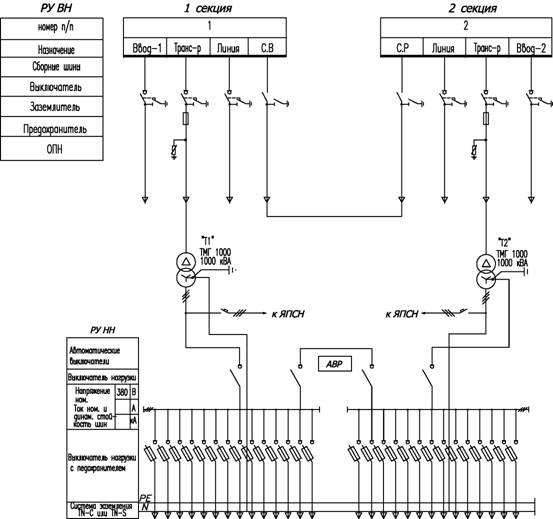

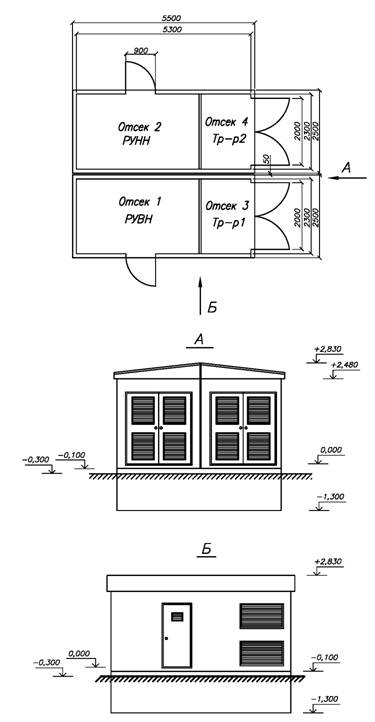

Варианты конструкции, компоновки, однолинейные схемы, устройство заземления, освещения и организация собственных нужд для ТП, представлены в графической части, лист 41- 46.

Спецификация оборудования

Сталь полосовая 40x4 ГОСТ 103-76

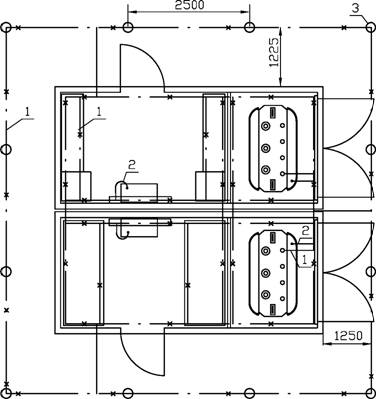

Сталь полосовая 25x4 ГОСТ 103-76 З. Электрод заземления 2,5м.Ст. уз. 50x50x5

Внутренний контур заземления проходит по стенам на высоте 400 мм. от пола.

Марка Поз.	Обозначение на плане	Наименование оборудования	Кап.	Обозначение	Примечание

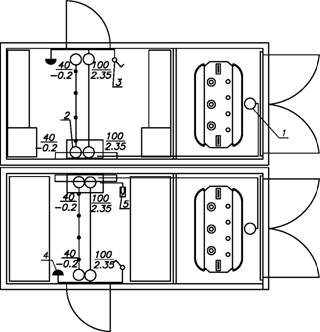

1		Светильники с лампами накаливания 220В	4	НПП-03-100-005	Устанавливаются в РУВН РУНН и отсеках силовых тр-ров
2		Светильники с лампами накаливания 12В	4	ПСХ60-002	Устанавливаются в кабельном подвале
3		Выключатель поворотный	2	А016-001
4		Розетка	2	РА16-236
5		Датчик температуры	1	ДТКБ53

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения ~220 В.

Напряжение питания сети освещения подвального помещения -12В 100 —Мощность лампы в светильнике, Вт

2,35м—Высота подвеса светильника над полом, м

Линия осветительной сети прокладывается в металлорукавах РЗ-ЦХ—20 на высоте 2,4 м. Спуски к розеткам и выключателям выполняются в металлорукавах РЗ-ЦХ—20. Металлорукав крепится к стенам держателями 20мм .

Светильники ~220 В. крепятся на стенах

Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола

Светильники 12 В. подвального освещения в РУВН и РУНН смонтировать на стенах на расстоянии —0,2 м. от потолка

Датчик температуры устанавливается на стену на высоте 2м
