Надежные, улучшенные рабочие характеристики выключателей и меньшие затраты на техническое обслуживание

Выключатель

На протяжении многих лет идет непрерывная разработка и совершенствование выключателя с применением элегаза для изоляции и гашение дуги. Большой эксплуатационный опыт, а также постоянно ведущиеся исследования и разработки являются основой для удовлетворения нужд рынка в будущем.

Перспективы будущего

1. Надежная включающая и отключающая способность при значительных нагрузках и токах короткого замыкания
2. Удобный доступ к активным частям с целью технического обслуживания и ремонта
3. Низкий уровень шума
4. Отдельная контактная система для непрерывного тока и отключения тока
5. Высокая электрическая прочность в замкнутом и разомкнутом положениях
6. Однофазное автоматическое повторное включение
7. Компактный пружинно-гидравлический привод
8. Непрерывный самоконтроль гидросистемы
9. Типовые испытания в соответствии с требованиями последних стандартов МЭК и ANSI

Выключатель с приводом

1. Конструкция, не требующая технического обслуживания

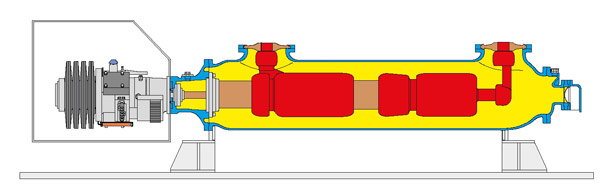

Конструкция выключателя

Каждый выключатель в КРУЭ ELK-14 имеет три однофазных полюса, заключенными в металлическом корпусе. Каждый полюс состоит из привода, колонки с одной дугогасительной камерой и корпуса с основной опорной конструкцией. При капитальном ремонте дугогасительная камера легко вынимается из корпуса.

Выключатели относятся к типу выключателей с одной ступенью давления и работают по новейшей технологии гашения дуги. Во время гашения сжимающий поршень в камере образует давление элегаза, необходимое для гашения дуги между контактами.

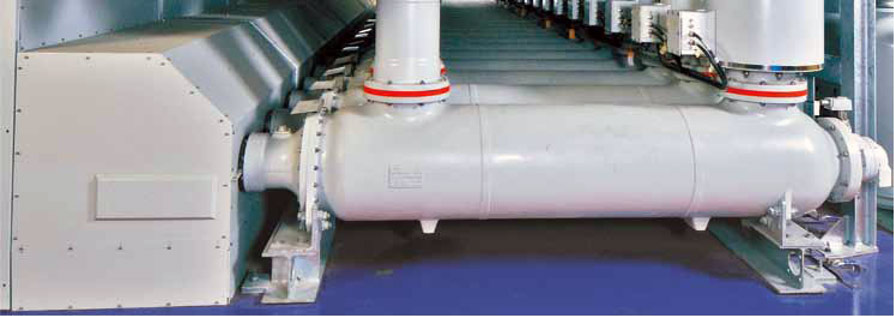

Выключатель с приводом

Привод выключателя

Каждый полюс выключателя снабжен пружинногидравлическим приводом. Компактная, модульная конструкция привода выключателя состоит из:

1. корпуса
2. индикатора положения
3. блока питания для накопления и хранения энергии без какого-либо внешнего гидротрубопровода
4. модуля мониторинга для осуществления управления

Привод объединяет преимущества гидравлического привода и пружинного, в котором сохранение энергии осуществляется в металлических пружинах, что позволяет ему, благодаря принципу работы, обладать следующими качествами.

1. Безопасность при отключении, несмотря на поврежденную дисковую пружину
2. Принцип работы гарантирует дополнительный резерв безопасности для выключателя во время работы.

Привод гарантирует удобный доступ ко всем внутренним компонентам привода с целью техосмотра и ремонта. Герметизация гидросистемы, работающей под давлением, в полной мере достигается высоконадежными статическими уплотнениями.

Принцип работы

Гидравлический насос перекачивает масло из резервуара низкого давления на сторону высокого давления поршня- накопителя, соединенного с дисковыми пружинами. Выходной поршень, который соединяется с исполнительным штоком колонки выключателя, управляется трехходовым клапаном.

При размыкании, он гидравлически переключается в разомкнутое положение после активации расцепляющей катушки для размыкания выключателя, и соединяет нижнюю сторону выходного поршня с резервуаром низкого давления. После этого выключатель переходит в разомкнутое положение и будет удерживаться в этом положении гидравлическим давлением.

Для замыкания выключателя трехходовой клапан соединяет нижнюю сторону выходного поршня с резервуаром высокого давления после активации замыкающей катушки. Теперь обе стороны выходного поршня подключены к высокому давлению, и выключатель перемещается в замкнутое положение, благодаря принципу перепада давления.

Высокое давление Низкое давление

Принципиальная схема (принцип работы)

Пружинно-гидравлический привод
