Основные технические данные КРУЭ ELK-14

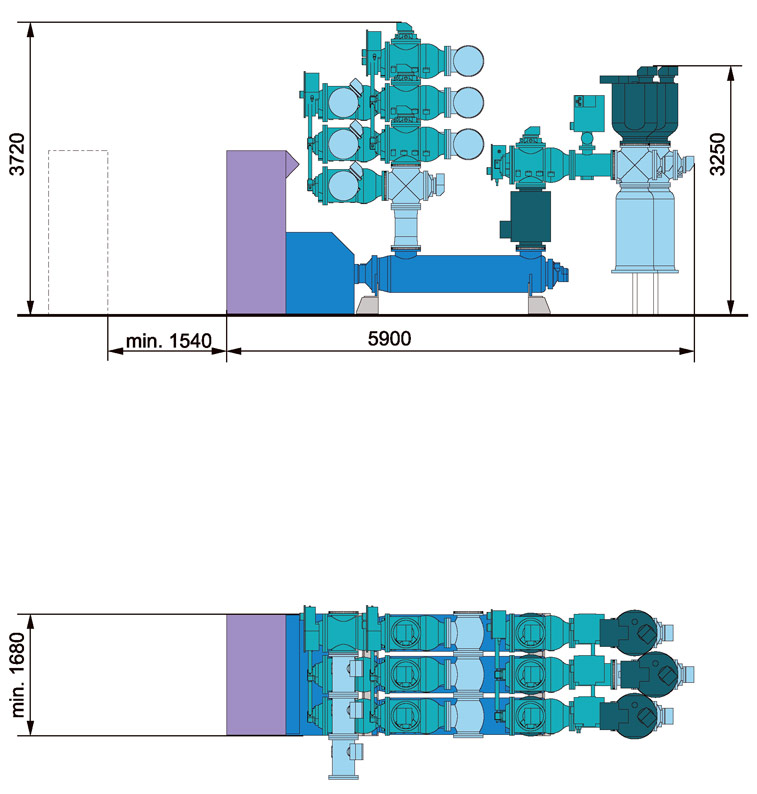

Ячейка с двойной системой сборных шин КРУЭ ELK-14
 | Выключатели Разъединители и заземлители Трансформаторы тока и напряжения Соединительные элементы Система управления и защиты |
Основные данные
Разъединитель и заземлитель
| Номинальное напряжение | кВ | до 300 | ||
| Испытательное напряжение промышленной частоты, 1 мин. | кВ | 460 | ||
| Испытательное напряжение промышленной частоты, 1 мин. между разомкнутыми контактами | кВ | 530 | ||
| Испытательное напряжение грозового импульса | кВ | 1050 | ||
| Испытательное напряжение грозового импульса между разомкнутыми контактами | кВ | 1050 + 245 | ||
| Испытательное напряжение коммутационного импульса | кВ | 850 | ||
| Испытательное напряжение коммутационного импульса между разомкнутыми контактами | кВ | 850 + 245 | ||
| Номинальная частота | Гц | 50/60 | ||
| Номинальный непрерывный ток | A | 4000 | ||
| Номинальный кратковременный выдерживаемый ток | кА | 50/63 | ||
| Номинальный выдерживаемый импульсный ток | кА | 125/170 | ||
| Выключатель | ||||
| Коэффициент первого гасящего полюса | 1.3/1.5 | |||
| Номинальный ток отключения, 0/60 Гц | кА | 50/63 | ||
| Номинальный ток включения, максимальная величина | кА | 135/170 | ||
| Тип привода пружинно-гидравлический | ||||
| Номинальное время размыкания | мс | < 20 | ||
| Номинальное время отключения | мс | < 40 | ||
| Номинальное время замыкания | мс | < 55 | ||
| Время повторного включения | мс | < 300 | ||
| Нормированный коммутационный цикл | 0-0,3 с-CO - 1 мин или CO - 15 с -CO. | |||
| Быстродействующее автоматическое повторное включение | Одно- и трехфазное | |||
| Отключающая способность - отключение емкостного тока | мА | 250 | ||
| Отключающая способность - отключение токов, протекающих по шине | A/В | 1600/20 | ||
| Время замыкания/размыкания | с | < 3 | ||
| Быстродействующий заземлитель | ||||
| Характеристики отключения Включающая способность | ||||
| - Ток | кА | 50/63 | ||
| Индуктивный ток | ||||
| - Напряжение | кВ | 15 | ||
| - Ток | A | 160 | ||
| Емкостный ток | ||||
| - Напряжение | кВ | 15 | ||
| - Ток | A | 10 | ||
| Наработка двигателя | с | < 6 | ||
| Трансформатор напряжения | ||||
| Номинальная мощность (общая) | ВА | 100 | ||
| Номинальный класс точности | % | 0.2 | ||
| Номинальная тепловая мощность (общая) | ВА | 1000 | ||
| Нормированный коэффициент повышения напряжения | 1,9/8 ч | |||
| Количество вторичных обмоток | 1 - 2 | |||
| Трансформатор тока | ||||
| Сердечники для измерения | ||||
| Сердечники для защиты (характеристика в переходном режиме - дополнительно) | ||||
| Ввод «элегаз-воздух» | ||||
| Постоянная изгибающая нагрузка | Н | 2500 | ||
| изгибающая нагрузка при испытаниях | Н | 5000 | ||
| Длина пути утечки | мм/ кВ | 20, 25, 31 | ||
