Уникальная адаптивность системы ELK-14 компании АББ Применима и к соединительным элементам

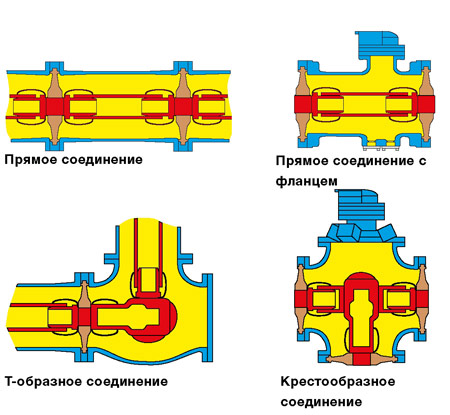

Соединительные элементы

Распределительные устройства должны быть способны адаптироваться к изменению целей, для которых они предназначены. Поэтому компания АББ поставляет соединительные элементы всех форм и размеров: крестообразные и T-образные, а также обычные прямые

  1. соединения, служащие для стыковки отдельных компонентов КРУЭ.

Компенсаторы различных типов учитывают термическое расширение, вибрации при работе и допуски к длинам определенных компонентов. Более того, продольные демонтажные элементы гарантируют легкость сборки и разборки.

Клеммовые соединения

Комплект КРУЭ компании АББ включает соединительные элементы для внешних устройств, например, вводов «элегаз-воздух», камеры для кабельных вводов и камеры для выводов трансформаторов.

Выводы трансформатора

Выводы трансформатора

Соединение обмоток трансформатора обеспечивает подключение трансформатора напрямую к распределительному устройству при помощи сильфонов.

Перспективы будущего

  1. Эффективная компенсация вибрации
  2. Соединение между КРУЭ и трансформатором
  3. Возможность изоляции КРУЭ от трансформатора при проведении испытаний
  4. Интерфейс в соответствии с IEC 61639

  1. Конструкция, не требующая технического обслуживания

Соединение трансформатора

Соединение трансформатора

Трансформаторы тока

Трансформаторы тока

Трансформаторы напряжения элегазовые

Трансформаторы напряжения

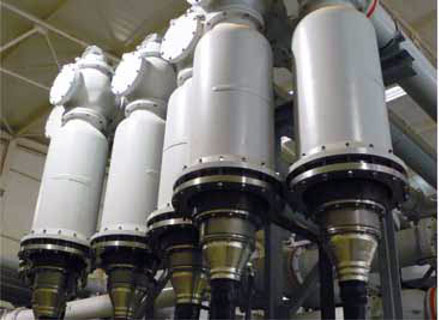

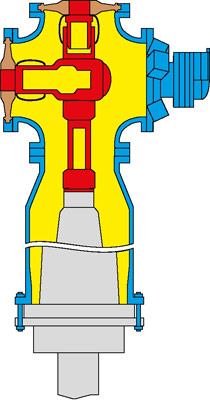

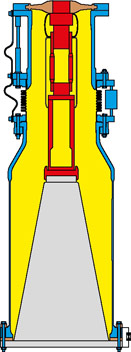

Кабельные вводы

Кабельные вводы, которые входят в объем поставки изготовителя кабеля, обычно состоят из барьерного изолятора, выполненного из эпоксидной смолы, и могут быть двух типов - сухого или жидко-наливного.

Перспективы будущего

  1. Интерфейс в соответствии с IEC 62271-209
  2. Возможность гальванического отделения кабеля КРУЭ и высоковольтного кабеля, и проведения автономных испытаний высоким напряжением
  3. Легко доступное съемное соединение
  4. Наличие фланца для крепления испытательных вводов
  5. Легкость монтажа кабеля под любым углом поворота

Кабельные вводы

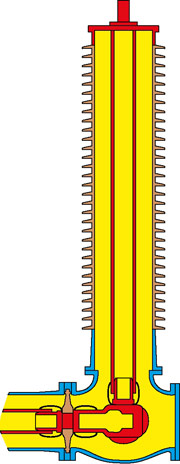

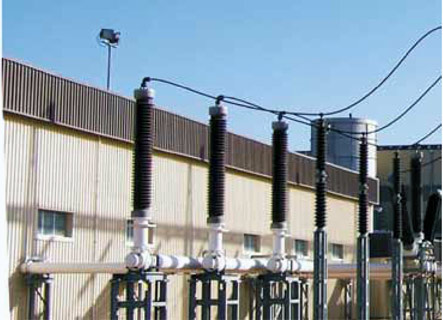

Ввод «элегаз-воздух»

  1. Конструкция, не требующая технического обслуживания

Ввод «элегаз-воздух»

Вводы «элегаз-воздух» бывают двух вариантов: с классическим фарфоровым изолятором или стандартного варианта, с композитными изоляторами, армированными волокном, с силиконовыми юбками.

Перспективы будущего

  1. Высокое сопротивление току утечки
  2. Самоочищающиеся силиконовые юбки
  3. Элегазовая изоляция с одной ступенью давления
  4. Взрывобезопасное и защищенное от умышленной порчи исполнение
  5. Устойчивость к песчаным бурям
  6. Возможность установки в любом положении
  7. Небольшой вес
  8. Конструкция, не требующая технического обслуживания
