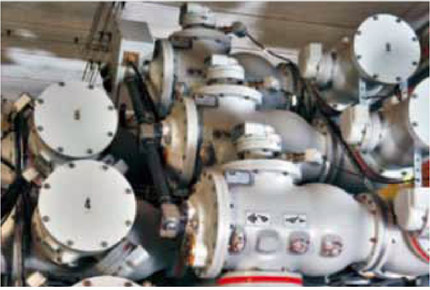

Множество убедительных причин доверять «ноу-хау» компании АББ Этот же подход применим к разъединителям и заземлителям

Разъединитель-заземлитель

Комбинированный разъединитель-заземлитель объединяет две функции - разъединения и заземления - в одном общем отсеке с одним общим приводом.

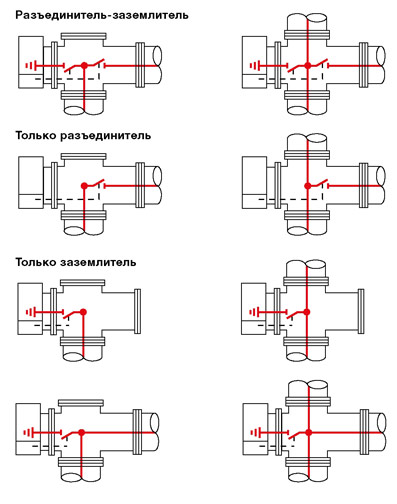

Комбинированный разъединитель-заземлитель имеет модульную конструкцию. Он содержит одинаковые активные части для всех вариантов и включает по одному изоляционному промежутку для разъединителя и замыкателя. Варианты схем размещения активных частей позволяют создать до восьми различных компоновок. Благодаря этому система достаточно гибкая при минимальном количестве составных частей.

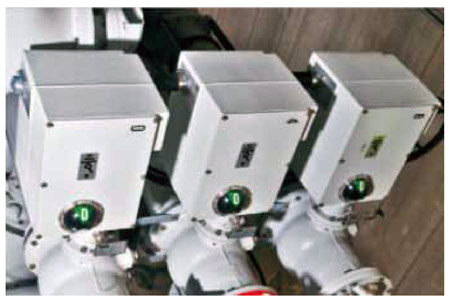

Привод имеет модульную конструкцию. Такая конструкция позволяет быстро заменять все модули, тем самым, обеспечивая удобство обслуживания и хороший доступ для проведения технического обслуживания и ремонта.

Перспективы будущего

  1. Надежная изоляция элегазом по всему изоляционному промежутку
  2. Надежная отключающая способность - отключение небольших емкостных токов и токов, протекающих по шине
  3. Высокий номинально допустимый ток и ток короткого замыкания
  4. Комбинация разъединителя и заземлителя с максимальной экономией объема пространства
  5. Механическая блокировка между разъединителем и заземлителем
  6. Изолированное соединение на землю позволяет производить измерения, не открывая газового отсека
  7. Возможность работы в ручном режиме при помощи пусковой рукоятки
  8. Надежный трехполюсный привод
  9. Один привод для выполнения обеих функций
  10. Размещение модуля привода вне отсека для элегаза
  11. Отдельный механически соединенный указатель положения для каждой функции
  12. Смотровое окно для контроля положения и состояния контактов

  1. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANS

Быстродействующий заземлитель

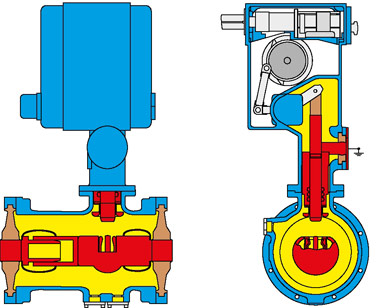

Быстродействующий заземлитель применяется для заземления изолированных секций установки с целью защиты персонала во время технического обслуживания и монтажных работ. Также он применяется для заземления кабелей, линий передач и т.д. Заземлитель может устанавливаться в любом положении при помощи линейного соединительного элемента, обеспечивая тем самым максимальную гибкость в схеме распределительного устройства.

Операция «Размыкание» осуществляется медленным движением линейного контакта, приводимого в действие непосредственно электродвигателем, который находится в одной из внешних фаз и соединяет остальные фазы торсионными валами. Это обеспечивает оптимальное переключение во время размыкания контактов.

Операция быстрого «Замыкания» активируется пружинным механизмом. После команды на замыкание, электродвигатель и торсионные валы сжимают пружину фазы. После достижения необходимой степени заряда, они автоматически расцепляются до активации очередной команды на замыкание.

Перспективы будущего

  1. Надежное заземление главной цепи
  2. Высокая нагрузочная способность по току короткого замыкания в закрытом положении
  3. Высокая включающая способность при токе короткого замыкания
  4. Изолированный привод
  5. Отключающая способность - отключение индуцированного емкостного и индуктивного тока
  6. Быстрая активация линейного контакта пружинным приводом при операции «Замыкание»
  7. Возможность работы в ручном режиме при помощи пусковой рукоятки
  8. Размещение модуля привода вне отсека для элегаза
  9. Указатель положения, механически соединенный с подвижным контактом
  10. Смотровые окна для контроля положения и состояния контактов
  11. Предохранительные элементы, такие как висячие замки
  12. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANSI

Быстродействующий заземлитель

Быстродействующий заземлитель

Разъединитель-заземлитель

Разъединитель-заземлитель

Разъединитель-заземлитель

Быстродействующий заземлитель
