Концепция стандартного местного управления от АББ Комплексное решение

включает все необходимые измерительные величины фидера, а также предохранительного автоматического выключения и сигналов, идущих от системы автоматического повторного включения. Дополнительные

Мнемосхема управления ячейкой (BCM) является основным компонентом шкафа управления.

Характеристики

1. Представление однолинейной схемы/принципиальной схемы подачи газа, включая определение положения всех первичных устройств, таких как выключатель, разъединители и заземлители, с помощью надежных светодиодов
2. Возможен мониторинг и контроль до 8 высоковольтных

переключающих устройств при помощи простого двухручного кнопочного управления по принципу «выбор перед исполнением»

1. Дополнительное освещение для оператора во время работы
2. Цифровой дисплей для отображение измеряемых величин, таких как ток, напряжение, активная и реактивная мощность
3. Интегрированный ключ переключатель местного/ дистанционного управления
4. Устройство сигнализации для 16 фидерных аварийных сигналов, например сигнализатор утечки газа, контроль постоянного/переменного тока

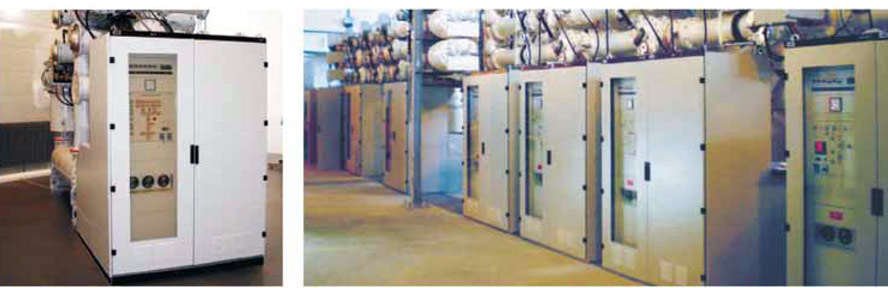

Шкаф местного управления

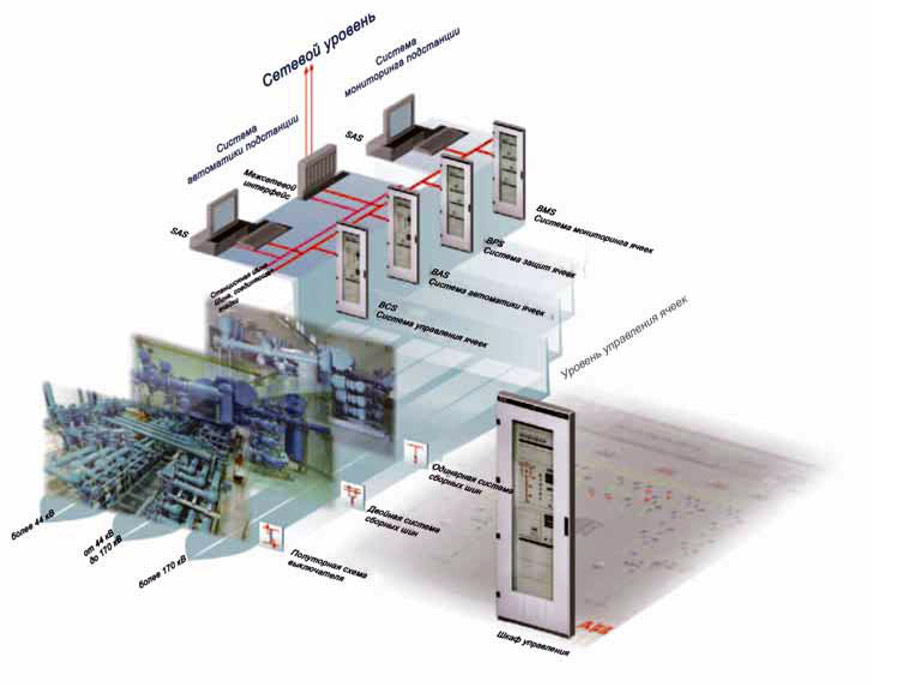

Шкаф местного управления основывается на концепции ячеичного управления(BCS) - комплексном масштабируемом решении для шкафа управления. BCS подходит для всех типов рампределительных устройств, применяемых в магистральных системах и системах сетей между магистральными и распределительными, и всех возможных конфигураций шин. BCS объединяет все необходимые функции для управления и мониторинга всей системы КРУЭ, а также организации всех вводов/выводов ячеек КРУЭ.

Безопасная работа подстанции обеспечивается следующими основными функциями.

Функции

1. Блокировка фидера и подстанции, в зависимости от положения всех высоковольтных устройств и функционального назначения их блокировки
2. Блокировка команд, если применяется рукоятка разъединителя или замыкателя.
3. Обширный контроль с использованием «защиты от повторного включения», счетчика числа срабатываний для выключателя, включая диагностику привода насоса
4. Диагностика плотности газа и положения выключателя.
5. Контроль рассогласования фаз выключателя

Шкаф местного управления оборудован готовым клеммными коробками для подключения к защитному устройству фидера и станции.

Данный интерфейс

Шкафы местного управления

КРУЭ компании АББ - уникально изменяемое, неизменно уникальное

Новейшая технология, развитые логические функции и гибкость в сочетании с высоким качеством - главные особенности успеха ELK-14. Система отвечает всем последним международным стандартам и более чем удовлетворяет вашим ожиданиям. Конструктивность и творческий подход, экономичность и экологическая безопасность. Хорошо продуманная конструкция позволяет системе быть применимой фактически в любой области.

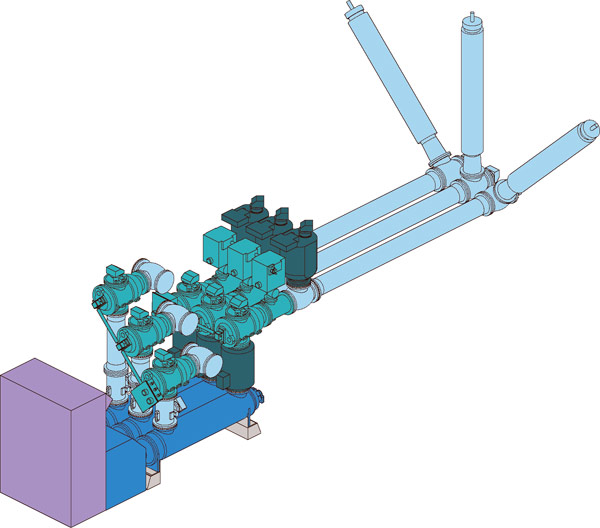

Ячейка с одинарной системой сборных шин с вводом «элегаз-воздух»

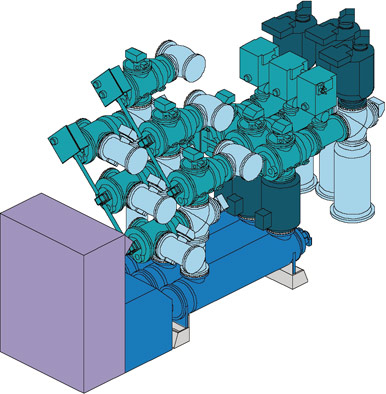

Ячейка с двойной системой сборных шин с кабельными соединениями

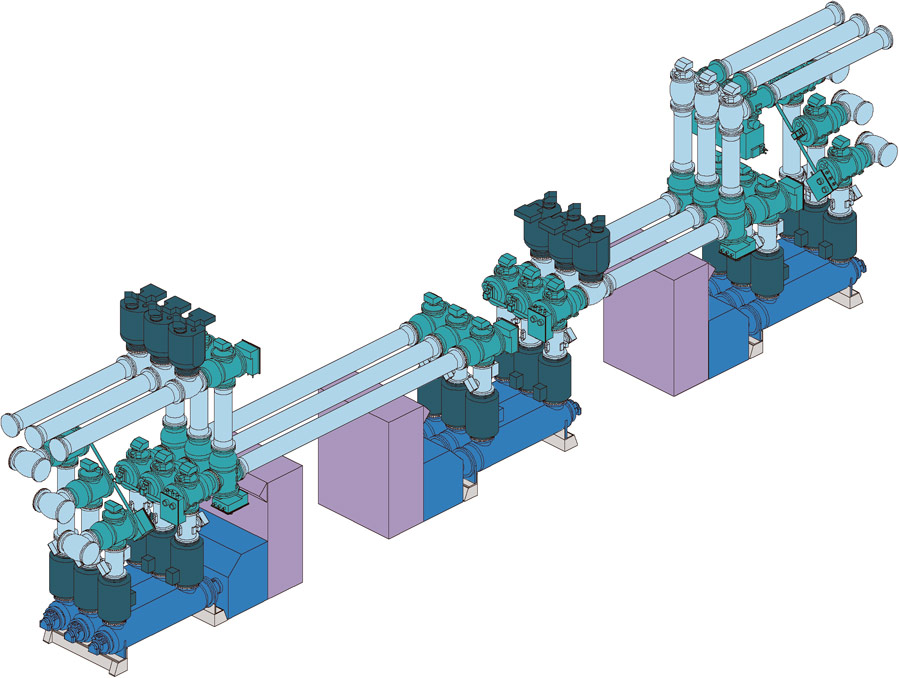

Полуторная схема
