Кронштейн К-1, К-2

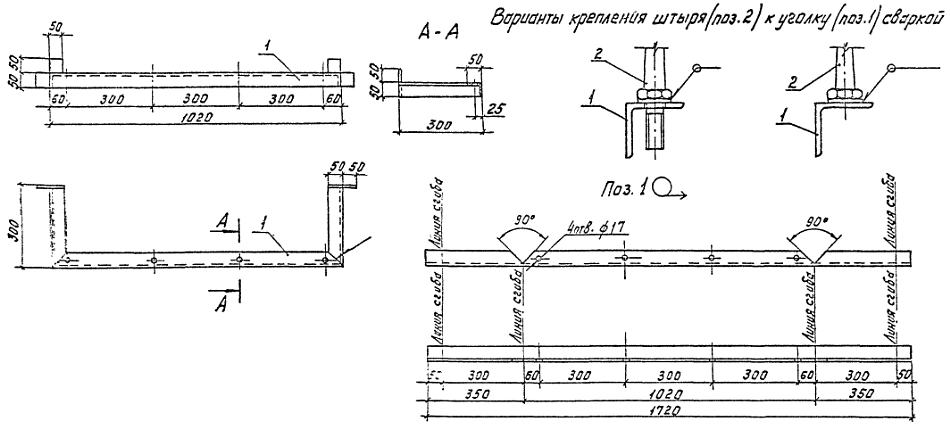

Кронштейн К-1. Детали (докум. - 39)

Марка

Поз.

Наименование

Кол-во

Примечание

К-1

1

Уголок 50х50х5-В ГОСТ 8509-86, l=1720

1



Вариант с креплением штыря к уголку сваркой

К-1

1

Уголок 50х50х5-В ГОСТ 8509-86, l=1720

1



2

Штырь ТУ 34-13.10409-90

4



1. Читать совместно с докум. - 8
2. Марка стали уголка по ГОСТ 380-88

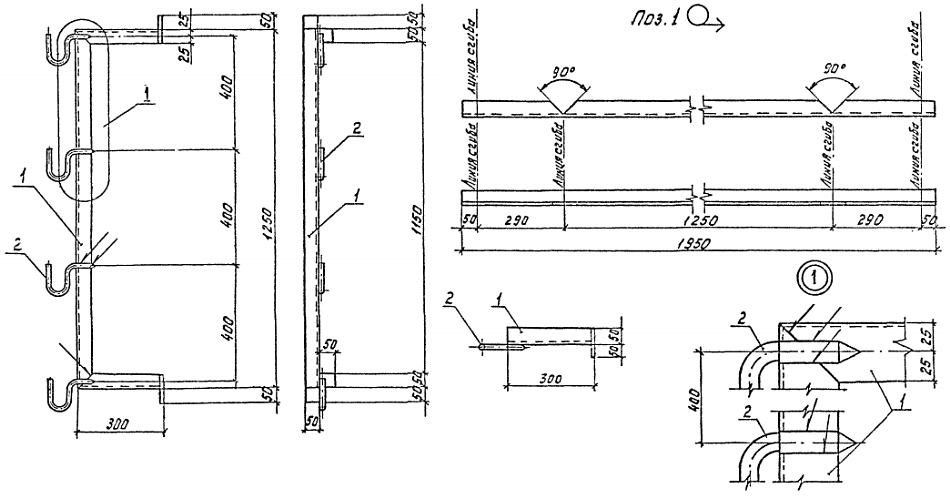

Кронштейн К-2. Детали (докум. - 40)

Марка

Поз.

Наименование

Кол-во

Примечание

К-2

1

Уголок 50х50х5-В ГОСТ 8509-86, l=1950

1

см. докум. - 39

2

Крюк КН ГОСТ 17783-72

4
