Воздушные вводы в объекты кабелем

Воздушные вводы в объекты кабелем

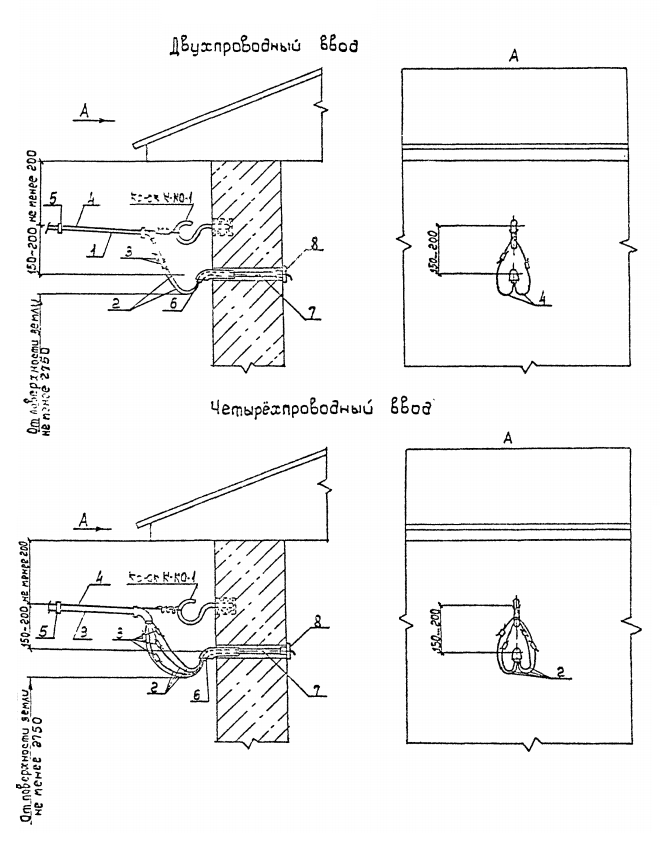

Двух- и четырехпроводные воздушные вводы в объекты проводами при ответвлении от ВЛ кабелем. Стены бетонные (докум. - 28)

Поз.

Наименование

Кол-во при вводе

Примечание

2-х пр.

4-х пр.

1

Кабель АНРГ 2х4 ГОСТ433-73



-

по проекту

2

Провод ввода АПРН 4х- (2х4) ТУ16-705-456-87



по проекту

3

Зажим (сжим) ответвительный ПА-1-1 ТУ34-13-10273-88 (У867 ХЛ1; ОСТ 36-59-82)

2

4



4

Проволока ф 4-5 мм ГОСТ 3282-74



по проекту

5

Полоска 0,7х12х- мм. Сталь ГОСТ 503-81



по проекту

6

Втулка В ГОСТ13871-78Е

1

1



7

Трубка резиновая полутвердая ТУ38.105.1832-88

1

1



8

Втулка серии ВТК ГОСТ13871-78Е

1

1



9

Кабель АНРГ 3х16+1х10 ГОСТ 483-73

-



по проекту



1. Для закрепления троса на крюке его свободный конец дважды обвивается вокруг крюка и глушится 8-10-ю витками.
2. При применении в качестве троса неоцинкованной проволоки последняя должна быть покрыта асфальтовым лаком за 2 раза.
3. Закрепление кабеля на тросе производится полосками, нарезанными из оцинкованных или окрашенных стальных листов. Полоска закрепляется кровельным швом.
4. Заземление троса производится на опоре ВЛ.
Крепление крюка см. докум. - 36
Схемы присоединения проводов ввода к проводам ответвления от ВЛ см. докум. - 50
Устройство прохода в стенах см. докум. - 38

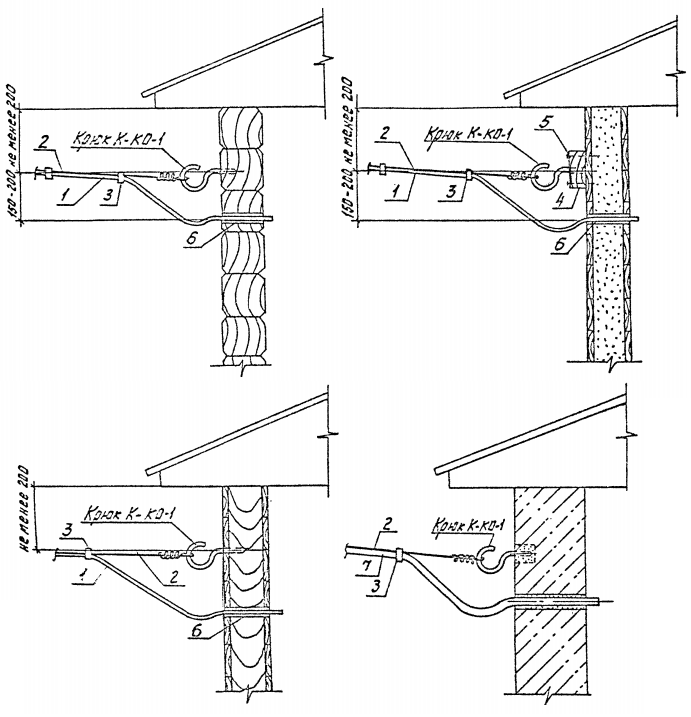

Однофазные и трехфазные воздушные вводы в объекты кабелем при ответвлении от ВЛ кабелем. Стены кирпичные (бет.) и деревянные (докум. - 29)

Поз.

Наименование

Кол-во

Примечание

1

Кабель АНРГ 2x4 ГОСТ433-73



по проекту

2

Проволока ф 4-5 мм ГОСТ 3282-74



по проекту

3

Полоска 0,7х12х- мм. Сталь ГОСТ 503-81



по проекту

4

Брус деревянный 80х150х-

1



5

Гвоздь К 6х200 ГОСТ 4028-63

4



6

Труба d 15 ГОСТ 3262-75

1



7

Кабель АНРГ 3x35+1x10 ГОСТ 483-73



по проекту



1. Для закрепления троса на крюке его свободный конец дважды обвивается вокруг крюка и глушится 8-10-ю витками.
2. При применении в качестве троса неоцинкованной проволоки последняя должна быть покрыта асфальтовым лаком за 2 раза.
3. Закрепление кабеля на тросе производится полосками, нарезанными из оцинкованных или окрашенных стальных листов. Полоска закрепляется кровельным швом.
4. Заземление троса производится на опоре ВЛ.
5. Проход кабеля через бетонную (кирпичную) стену производится через отфактуренное отверстие, с последующей заделкой цементно-песчаным раствором.
6. Проход кабеля через деревянную стену производится с уплотнением компаундом.
Крепление крюка см. докум. - 36
Устройство прохода в стенах см. докум. - 38
Спецификация дана на один ввод.

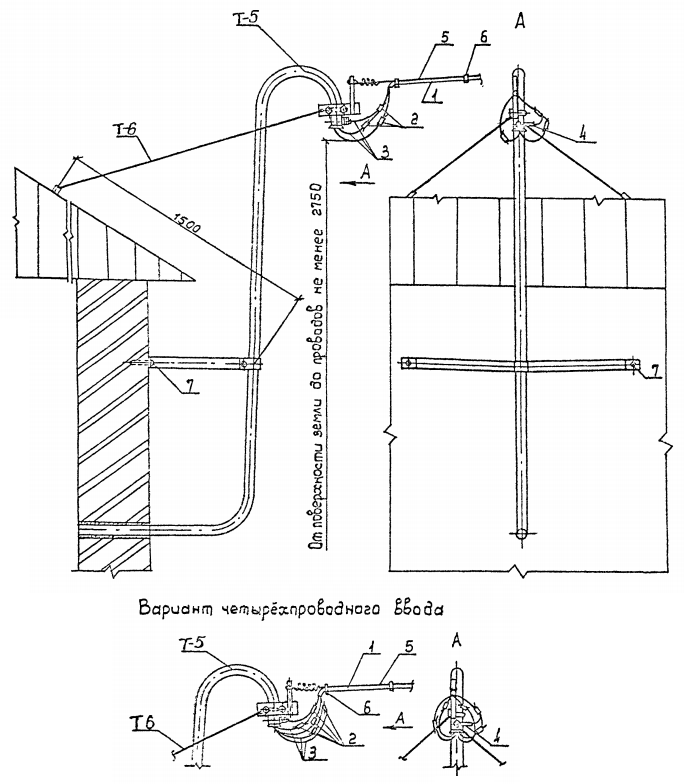

Двух- и четырехпроводные воздушные вводы в объекты проводами через трубостойку при ответвлении от ВЛ кабелем (докум. - 30)

Мар-ка, поз.

Наименование

Кол-во при вводе

Примечание

2-х пр.

4-х пр.

Т-5

Трубостойка, масса 8,37 кг

1

1



Т-6

Оттяжка тросовая, масса 1,21

2

2



1

Кабель АНРГ 3x16+1x10 ГОСТ 483-73



по проекту

2

Зажим (сжим) ответвительный ПА-1-1 ТУ34-13-10273-88 (У867 ХЛ1; ОСТ 36-59-82)

3

5



3

Провод ввода АПРН 4х- (2х4) ТУ16-705-456-87



по проекту

4

Кабельный наконечник тип 16-8-5,4-АУХЛ3 ГОСТ 9581-80

1

1



5

Проволока ф 4-5 мм ГОСТ 3282-74



по проекту

6

Полоска 0,7х12х- мм. Сталь ГОСТ 503-81



по проекту

7

Дюбель У661УЗ ТУ 36-941-79

2

2




1. Монтажные указания см. докум. - 12
2. Для закрепления троса на крюке его свободный конец дважды обвивается вокруг крюка и глушится 8-10-ю витками.
3. При применении в качестве троса неоцинкованной проволоки последняя должна быть покрыта асфальтовым лаком за 2 раза.
4. Закрепление кабеля на тросе производится полосками, нарезанными из оцинкованных или окрашенных стальных листов. Полоска закрепляется кровельным швом.
5. Заземление троса производится на опоре ВЛ.
