Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ

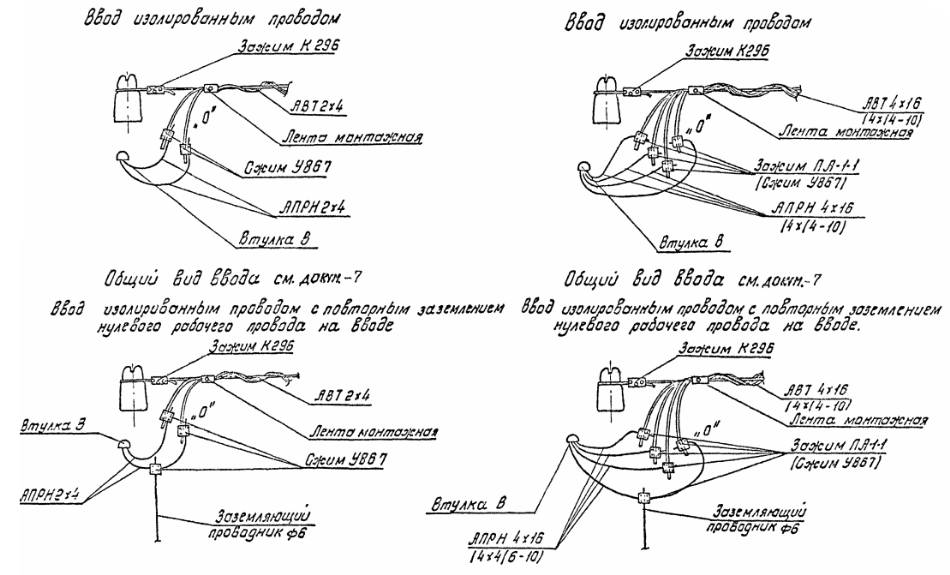

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным неизолированным (изолир.) проводом (докум. - 48 )

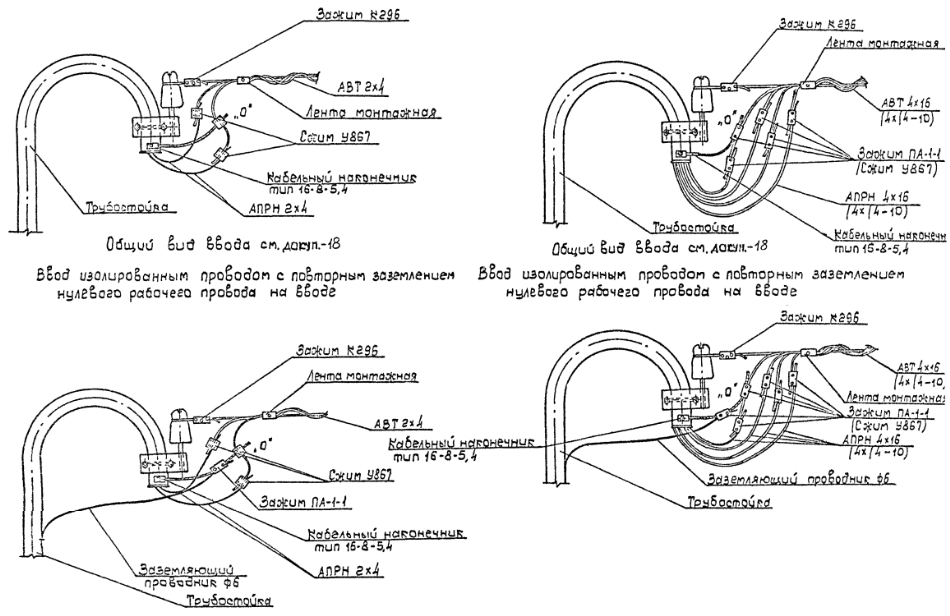

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным неизолированным (изолир.) проводом при вводе через трубостойку (докум. - 49)

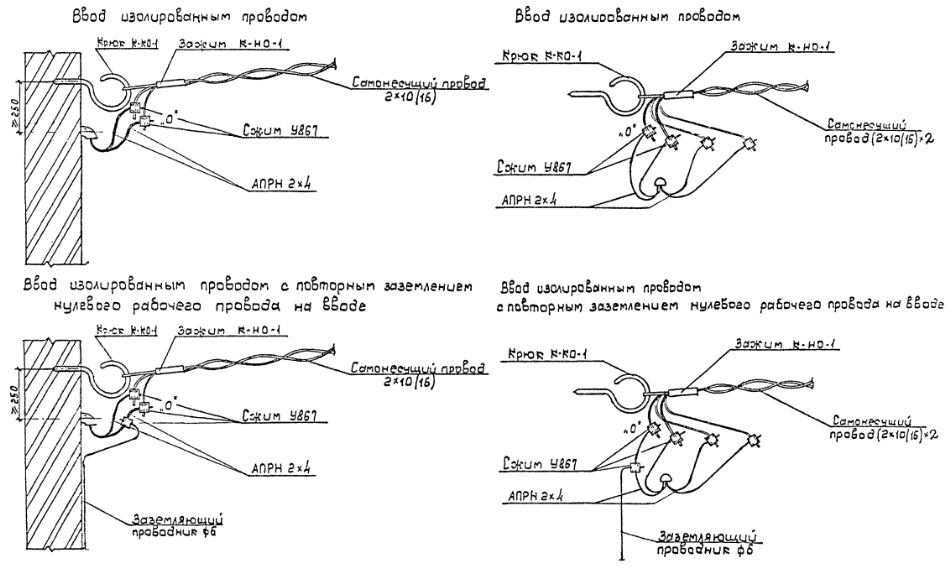

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным тросовым проводом (докум. - 50)

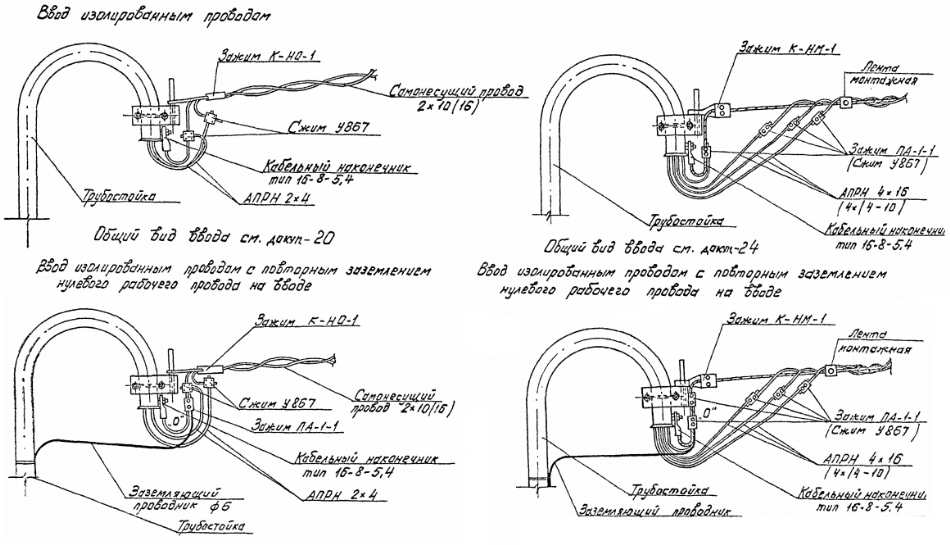

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным тросовым проводом при вводе через трубостойку (докум. - 51)

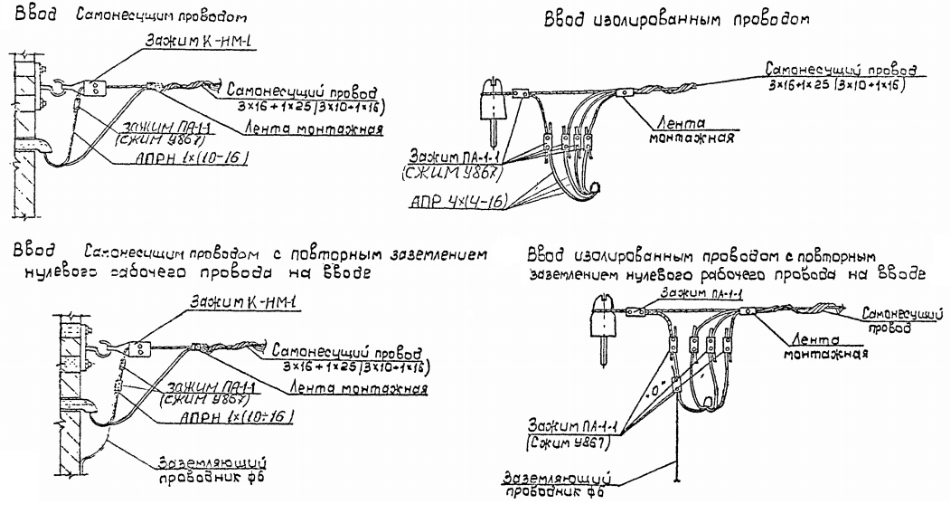

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным самонесущими проводами марки САП (докум. - 52)

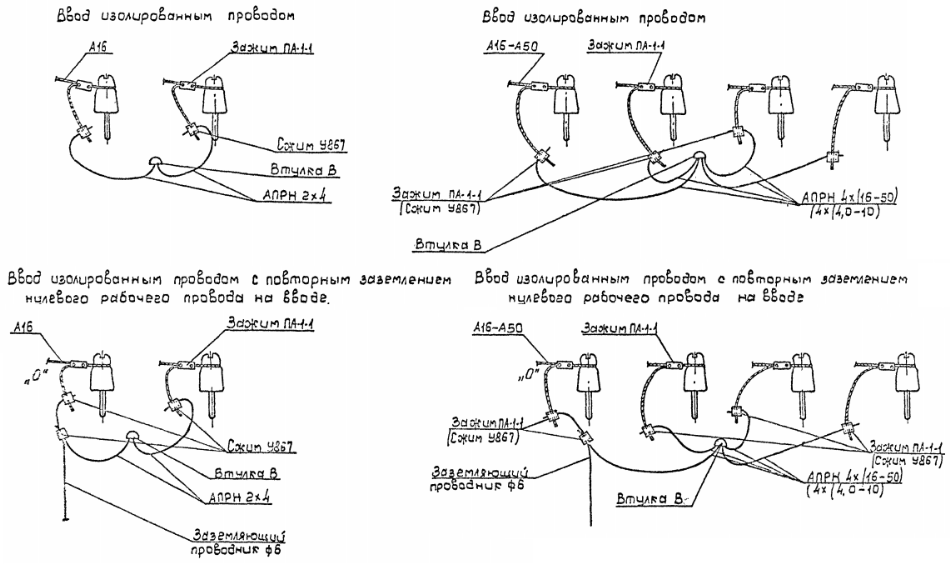

Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ, выполненным самонесущими проводами марки САСП (докум. - 53)

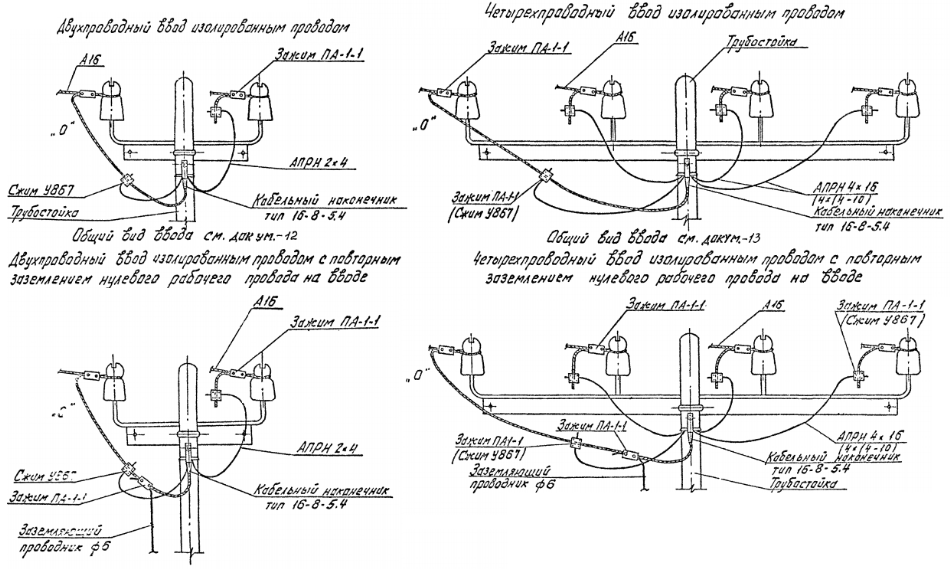

Схемы присоединения проводов воздушных вводов к проводам ответвления oт ВЛ, выполненным самонесущими проводами марки САП и САСП. при вводе через трубостойку (докум. - 54)
