СЕРИЯ 5.407-155.94
ВВОДЫ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ДО 1 кВ В ПРОИЗВОДСТВЕННЫЕ, АДМИНИСТРАТИВНЫЕ, БЫТОВЫЕ И ЖИЛЫЕ ПОМЕЩЕНИЯ В СЕЛЬСКОЙ МЕСТНОСТИ
ВЫПУСК 1 детали и узлы рабочие чертежи

Пояснительная записка 5.407-155.94.1-ПЗ

Серия 5.407-155.94 является корректировкой серии 5.407-154 "Вводы линий электропередачи до 1 кВ в производственные, административные, бытовые и жилые помещения а сельской местности", заменившей в 1992 году серию 3.407-82 "Вводы линий электропередачи до 1 кВ в здания".
Переработка заказана Департаментом электроэнергетики Минтопэнерго РФ и финансировалась из средств Госбюджета по плану типовых работ Госстроя РФ.
За прошедшее двадцатипятилетие эксплуатации вводов, смонтированных в соответствии с серией, накоплен опыт эксплуатации; ужесточились требования к устройству вводов и габаритам до проводов ответвления от ВЛ в нормативной документации; появились новые марки проводов, выросло потребление электроэнергии в быту и нагрузка на вводе, появилась необходимость чаще делать в индивидуальные жилые дома полнофазные вводы, появились новые массовые потребители электроэнергии - садовые товарищества; дважды менялась Инструкция по электроснабжению индивидуальных домов, частично изменялись требования ПУЭ и др. Все эти обстоятельства потребовали проведения корректировки серии и нашли свое отражение в настоящей серии.
Серия рассмотрена и утверждена Департаментом электроэнергетики Минтопэнерго РФ протоколом, от 16.12.94 № 8
Приказом АО РОСЭП от 2112.94 № 2-П серия введена в действие с 01.03.95.
Корректировка серии велась с учетом требований нормативной документации, ПУЭ, СНиП, инструкций, дополнений и изменений к ним и полностью им соответствует. В результате корректировки наибольшие изменения претерпели вводы в индивидуальные жилые (садовые) дома. В соответствии с действующей "Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений" Главгосэнергонадзора Минтопэнерго РФ, введенной в действие с 01.07.94, на вводах не требуется установка отключающих аппаратов на наружных стенах сооружений, имеются другие изменения. Эти решения легли в основу корректировки конструктивных элементов вводов.
Наукой подготовлены предложения и разработаны конструкции для промышленного выпуска устройств для электрообогрева жилых домов с потребляемой единичной мощностью до 35 кВт. Это обстоятельство также учтено серией, предусмотрены возможности ввода соответствующих мощностей в жилые дома.
Особое внимание при разработке конструкций, элементов и узлов вводов, уделялось соблюдению требований к электро- и пожарной безопасности.
С этой целью предусмотрено устройство повторных заземлений нулевого рабочего провода на вводе, приведены схемы присоединения проводов ввода к проводам ответвления от ВЛ, рекомендовано использование проводов ответвления от ВЛ для ввода в объекты без разрезания их перед вводом, устройство трехпроводных розеточных групп, установка устройств защитного отключения (УЗО) на вводно-распределительном устройстве и т. п. Эти рекомендации, по мнению авторов серии, должны четко реализовываться при, проектировании конкретных объектов и особенно во время монтажа и эксплуатации вводов и в водно-распределительных устройств.
Учитывая особую важность правильного выполнения ответвления от ВЛ к вводу для электро- и пожарной безопасности в процессе эксплуатации, а также то, что конструкция ввода зависит в основном от способа прохода в помещение (через стену или трубостойку), главенство в последовательности построения выпуска оставлено за устройством ответвления от ВЛ.
Таким образом, различные сочетания возможных вариантов исполнения воздушных вводов сгруппированы в четыре группы:
1. Вводы в производственные, административные, бытовые помещения, жилые (садовые) дома и хозпостройки (именующиеся в дальнейшем - объекты) с ответвлением от ВЛ неизолированными (изолированными) одножильными проводами;
2. То же, но с ответвлением от ВЛ тросовыми проводами;
3. То же, но с ответвлением от ВЛ самонесущими проводами;
4. То же, но с ответвлением от ВЛ кабелем.
В особую группу выделены чертежи вводов от кабельных линий.
Для удобства пользования выпуском все варианты сочетаний выполнения ответвлений от ВЛ и вводов приведены на докум.-1. "Рекомендации по устройству вводов" с указанием документов серии, на которых приведены общие виды вводов. С их помощью легко найти необходимые чертежи общих видов и деталей их выполнения. В начале выпуска приведены общие виды исполнения вводов, а после чертежи с узлами и деталями для их осуществления.
Общие виды приведены для основных конструктивных групп вводов. В соответствии с "Инструкцией ..." Главгосэнергонадзора Минтопэнерго РФ электроснабжение хозяйственных построек на приусадебных и садовых участках осуществляется через общий электросчетчик, установленный в жилом доме. В случае необходимости установки электросчетчика в хозяйственной постройке с ответвлением к ней от ВЛ, конструкция ввода выполняется как для индивидуального дома.ОТВЕТВЛЕНИЯ ОТ ВЛ К ВВОДАМ
Ответвлением от ВЛ до 1 кВ к вводу называется участок проводов от опоры ВЛ до ввода (ПУЭ гл. 2.4) (далее по тексту - ответвление от ВЛ).
Ответвления от ВЛ предусмотрено выполнять различными марками проводов и кабелей: неизолированными и изолированными одножильными проводами марок А, АПРН (ПРН); тросовыми проводами марки АВТ, АВТУ; самонесущими проводами марки САП, САСП, или кабелями.
Следует учитывать, что для ответвления от ВЛ к вводам в жилые дома, садовые домики и хозяйственные постройки рекомендуется преимущественное применение изолированных проводов (АПРН, ПНН, АВТ, АВТУ, САП, САСП). имеющих светостабилизированную атмосферостойкую изоляцию и предназначенных для прокладки на открытом воздухе, а также кабелей марок АВВГ (ВВГ). АВРГ (ВРГ) и АНРГ (НРГ) на тросах. При этом, в случае соответствия сечений проводов ответвлений от ВЛ и проводов ввода, рекомендуется устройство ввода тем же проводом (кабелем) без их разрезания (по схеме ВЛ - пункт учета). Такое простое мероприятие снимает ряд проблем по монтажу, эксплуатации, электро- и пожарной безопасности.
Провода ответвлений от ВЛ согласно ПУЭ должны быть расположены по высоте не менее: над проезжей частью улиц - 6 м; над пешеходными дорожками и тротуарами - 3,5 м. Расстояние от земли до неизолированного провода ответвления от ВЛ на стене (трубостойке) должно быть не менее 3,5 м.
Установка изоляторов на стене (трубостойке) для крепления проводов ответвления от ВЛ должна обеспечивать указанные выше требования и возможность выполнения ввода таким образом, чтобы до проводов ввода от земли было не менее 2,75 м.
Провода ответвления от ВЛ крепятся на изоляторах или крюках в зависимости от марки провода (АПРН, А, АВТ - на изоляторах; САП, САСП и кабели - с помощью крюков).
Крепление изоляторов и крюков на стенах и проводов к ним приведена на соответствующих чертежах.
Присоединение проводов ввода к проводам ответвления от ВЛ осуществляется для жил сечением до 16 мм кв.- сжимами, для жил 16 мм кВ. и более - зажимами ПА-1-1 и Др.
При этом зажим (сжим) устанавливается не на проводе ответвления, а на его свободном конце, оставляемом для этой цели после закрепления на изоляторе. Это простое мероприятие в сочетании с рекомендуемым размещением зажимов на проводах, приведенных на докум. (от 48 до 54) для каждого сочетания проводов ответвления от ВЛ и вводов, исключает возможность обрыва проводов в пролете ответвления из-за перегорания их при плохих электрических контактах в месте соединения, и обеспечивает надежную электро- и пожарную безопасность а процессе эксплуатации.

ВВОДЫ ОТ ВЛ В ОБЪЕКТЫ ЧЕРЕЗ СТЕНЫ
Вводом от воздушной линии электропередачи называется электропроводка, соединяющая ответвление от ВЛ с внутренней электропроводкой, считая от изоляторов, установленных на наружной поверхности (стене, крыше) здания или сооружения до зажимов вводного устройства (ПУЭ гл. 2.1).
В связи с тем, что в определении понятия "ввод", приведенного в ПУЭ, и бытующего понятия ввода как группы конструктивных элементов для осуществления "ввода" имеется различие, в серии под словом ввод имеется ввиду конструктивная его часть, а собственно "ввод" обозначен словами "провода ввода".
В серии разработаны чертежи устройства вводов в помещения с кирпичными (бетонными), деревянными (рубленными, брусчатыми, каркасно-засыпными) и глинобитными (саманными) стенами.
Вводы в здания должны выполняться через стены в трубах или отфактуренных отверстиях таким образом, чтобы в проходе не могла скапливаться вода, а также исключалась возможность попадания воды внутрь помещения.
Расстояния между проводами ответвления от ВЛ у ввода, а также от них до выступающих частей здания должны быть не менее 200 мм.
При пересечении проводами ответвления от ВЛ проводов ввода радиовещания, первые должны располагаться над проводами радиовещания.
Расстояние между проводами ответвления от ВЛ и проводами радиовещания должно быть не менее 0,6 м.
При невозможности соблюдения указанных расстояний у объекта рекомендуется устанавливать дополнительную опору (подставной столб).
При использовании на ответвлении от ВЛ проводов марки АПРН (ПРИ), АЗТ, САП, САСП, имеющих атмосферостойкую изоляцию, и кабелей допускается их расположение ниже проводов радиовещания.
Вводы в объекты выполняются изолированными проводами марок АПРН (ПРН), АВТ, САП, САСП или АПВ (ПВ), АПР (ПР), АПРТО (ПРТО) с дополнительной изоляцией ПВХ трубкой, а так же кабелем.
В бетонных, кирпичных и подобных им негорючих стенах пробивается общее отверстие. Учитывая, что изоляция проводов атмосферостойкая, провода сечением до 16 мм кв. рекомендуется вводить через одну резиновую изоляционную трубку, оконцованную с обеих сторон фарфоровыми втулками. Провода с сечением более 16 мм кв. вводятся либо через два отверстия, либо каждый через свое.
В деревянных и подобных им по сгораемости стенам ввод рекомендуется выполнять проводами сечением до 16 мм кв. через одно отверстие, изолированное от проводов стальной трубой. Для проводов с сечением жилы более 16 мм кв. ввод выполняется через два или четыре отверстия. Рекомендации по выбору материалов для устройства ввода приведены в соответствующих таблицах, составленных для каждого варианта исполнения воздушного ввода.
Входные отверстия втулок после прокладки проводов заливают изоляционной массой. При проходах через стены в сырые и особо сырые помещения и помещения с химически активной средой вместо втулок ВТК внутри помещений должны быть установлены втулки В (воронки).ВВОДЫ ОТ ВЛ В ЖИЛЫЕ (САДОВЫЕ) ДОМА
В связи с вводом в действие с 01.07.94 новой "Инструкции …" отменившей требование по установке на вводах в индивидуальные дома отключающего аппарата на наружной стене дома, конструкция ввода значительно упростилась. На вводных щитках в садовых домиках допускается установка отключающего аппарата перед счетчиком, что позволяет снимать напряжение на счетчике и внутренней электропроводке.
Учитывая отсутствие постоянного контроля электроснабжающей организации за состоянием эксплуатации вводов в индивидуальные жилые дома, дачные (садовые) домики, а также хозяйственные постройки, рекомендуется в объекты со сгораемыми стенами выполнять ввод каждого провода через индивидуальное отверстие не зависимо от сечение проводов ввода.
В целях снижения пожароопасности электрооборудования в жилых домах и садовых домиках и защиты людей от поражения электрическим током, на вводно-распределительных устройствах (щитках) рекомендуется устанавливать перед счетчиком, вместо выключателя устройство защитного отключения (УЗО) с уставкой по току утечки не более 10 мА (УЗО 20, УЗО 2, ЗОУП 25 и др.).ВВОДЫ В ОБЪЕКТЫ ЧЕРЕЗ ТРУБОСТОЙКИ
Различия в конструкциях производственных, административных, жилых помещений и хозяйственных построек требуют в каждом конкретном случае устройства различных по конструкции вводов.
Вводы через трубостойки выполняются в тех случаях, когда высота помещения не позволяет обеспечить установленные ПУЭ габариты от поверхности земли до проводов ответвления от ВЛ и проводов ввода.
Серией отдано предпочтение устройству ввода через трубостойку с креплением ее на стене объекта. Такой ввод прост в исполнении, находится в поле видимости владельца объекта и обеспечивает сохранность внутренних стен и потолков помещений от разрушающего воздействия влаги. В целях унификации серией принято два типа трубостоек (пяти типоразмеров) - двухпроводных и четырехпроводных, отличающихся конструкцией траверсы для крепления проводов ответвления от ВЛ.
Для заземления трубостоек на них предусмотрен заземляющий винт диаметром 8 мм. Заземление осуществляется присоединением трубостойки к заземленному нулевому, рабочему проводу ответвления от ВЛ с помощью заземляющего проводника - отрезка неизолированного провода А15, оконцованного кабельным наконечником. Заземляющий проводник присоединяется, с одной стороны - наконечником к заземляющему винту трубостойки, а с другой - к нулевому проводу ответвления от ВЛ зажимом или сжимом. На ответвлениях от ВЛ, выполняемых неизолированными и самонесущими проводами, рекомендуется оконцовывать кабельным наконечником свободный конец нулевого провода и присоединять его к заземляющему винту трубостойки, как показано на докум. -12, -13, -18, -26 и -30.ВВОДЫ В ХОЗПОСТРОЙКИ. ВНУТРИОБЪЕКТНЫЕ ЭЛЕКТРОПРОВОДКИ
Конструктивно вводы в хозпостройки не отличаются от вводов в другие объекты. Однако в связи с тем, что ввод осуществляется не от ВЛ, а через счетчик, установленный в жилом (садовом) доме, от проводов внутриобъектной электропроводки, на вводах в хозпостройки, имеющих розетки, однофазные вводы выполняются трехпроводными. При этом все проводники внутриобъектной электропроводки должны иметь одно сечение, равное сечению фазного проводника. Нулевой защитный проводник прокладывается от нулевого рабочего проводника на вводе (перед счетчиком, с присоединением к нему через отдельный контактный зажим) до заземляющего штырька розетки.
Провода (кабели) внутриобъектной электропроводки должны быть с атмосферостойкой изоляцией или иметь защиту от прямого воздействия солнечных лучей.
Провода прокладываются на изоляторах (АПРН, ПРН, ПРГН), на тросах (АВТ, АВТУ) или на несущей жиле (САСП). Допускается использование проводов марки САП.
Как правило, провода внутриобъектной электропроводки вводятся в хозпостройки без разрезания на вводе.Рекомендации по устройству вводов 5.407-155.94.1-1

1. ВОЗДУШНЫЕ ВВОДЫ В ОБЪЕКТЫ

Способ и тип ввода

Провод и кабель

№ документа выпуска

Ответвление от ВЛ

Ввод

марка

сечение, мм кв.

марка

сечение , мм кв.

Через стену и трубостойку

Двух-проводный

1. Неизолированный: А

2х16,0

АПРН, АПР, АПВ, АПРТО

2х(4,0-6,0)

2х(2,5-4,0)

-7, -10, -11, -12

2. Изолированный: АПРН

ПРН, ПРГН
АВТ, АВТУ
САП

2х16,0
2х(4,0-6,0)
2х(4,0-6,0)
2x10; 2x16

ПРН, ПРГН, ПВ1,
ПВ2, ПВЗ, ПР, ПРГ,
ПРПГ,ПРПГУ,ПРТО

-15, -16, -17, -18

-20, -21, -22, -23, -26

3. Кабель:

АВРГ, АНРГ, АВВГ, АПВГ,
ВРГ, НРГ, ВВГ, ПВГ

2x4,0; 2x6,0
2x2,5; 2x4,0

AВPГ, АНРГ, АВВГ, АПВГ ВРГ, НРГ, ВВГ, ПВГ

2x4,0; 2x6,0
2x2,5; 2x4,0

-28, -29, -30

Четырех-проводный

1. Неизолированный: А

4х(16-35)



4х(4,0-16)

-7, -8, -9, -10, -11, -13

2. Изолированный: АПРН

ПРН, ПРГН
AВT, АВТУ
САП
САСП

4х(16-35)
4х(4,0-10)
4х(4,0-16)
2х(2х(10-16))
3х(10-16)+1(16-25)

ПРН, ПРГН, ПВ1, ПВ2, ПВ3, ПР, ПРГ, ПРПГ, ПРПГУ, ПРТО

4х(2,5-10)

-15, -16, -17, -18

-20, -21, -22, -23, -26

-24, -25, -26

3. Кабель АВРГ, АНРГ, АВВГ, АПВГ, ВРГ, НРГ, ВВГ, ПВГ

4x4,0; 4x6,0
4x2,5; 4x4,0

АВРГ, АНРГ, АВВГ, АПВГ ВРГ, НРГ, ВВГ, ПВГ

4x4,0-4x16
4x2,5-4x10

-28, -29, -30



2. КАБЕЛЬНЫЕ ВВОДЫ В ОБЪЕКТЫ

Тип ввода

Кабель ответвления от КЛ и ввода

№ докум., выпуска

место

кол. фаз

марка

сечение, мм кв.

Через стену

1

AВPГ, АВВГ, АПВГ, АПсВГ и др.

2x4,0; 2x6,0

-31

ВРГ, ВВГ, ПВГ, ПсВГ и др.

2x2,5; 2x4,0

3

АВРГ, АВВГ, АПВГ, АПсВГ и др.

4х4,0 - 4x16

ВРГ, ВВГ, ПВГ, ПсВГ и др.

4x2,5 - 4x10

Через фундамент

1

АВРГ, АВВГ, АПВГ, АПсВГ и др.

2x4,0; 2x6,0

-31, -32, -33

ВРГ, ВВГ, ПВГ, ПсВГ и др.

2x2,5; 2x4,0

3

АВРГ, АВВГ, АПВГ, АПсВГ и др.

4х4,0 - 4x16

ВРГ, ВВГ, ПВГ, ПсВГ и др.

4x2,5 - 4x10



1 Использование проводов ввода сечением свыше 16 мм кв. обосновывается конкретным проектом.
2 С дополнительной изоляцией наружной части провода (жилы кабеля) ПХВ трубой, изоляционной или самоклеющейся лентами.
3 Для ответвлений от ВЛ до 10 мм - 4,0 мм кв., более 10 до 25 мм - 6,0 мм кв.
4 Марки и сечения кабелей, типы их защитных покровов уточняются конкретным проектом в зависимости от условий прокладки.
5 Только по несгораемым и трудносгораемым стенам.

Технические данные проводов и кабелей и рекомендации по их применению 5.407-155.94.1-2

Наименование провода или кабеля

Марка

Преимущественная область применения

Основные параметры

Рекомендации по применению

Число
жил

Сечение жилы, мм кв.

Наряже-
ние, В

1. Провод с алюминиевой жилой нормальной гибкости с резиновой изоляцией, в негорючей резиновой оболочке

АПРН

Для прокладки в сухих или сырых помещениях, каналах несгораемых строительных конструкций, а также на открытом воздухе

1

4,0-16,0

660

Ответвления от ВЛ, вводы, внутриобъектные электропроводки

2. Провод с медной жилой нормальной гибкости с резиновой изоляцией, в негорючей резиновой
оболочке

ПРН

То же

1

2,5-10,0

660

3. То же, с медной гибкой жилой

ПРГН

То же, при повышенной гибкости

1

2,5-10,0

660



4. Провод с алюминиевыми однопроволочными жилами с поливинилхлоридной изоляцией, с несущим тросом из 7 стальных оцинкованных проволок

АВТ

Для стационарных установок в силовых и осветительных сетях. Прокладка наружная для вводов в жилые дома и хозяйственные постройки в I и II районах гололедности

2, 3 и 4

4,0
4,0-16,0

380

Ответвления от ВЛ, вводы, внутриобъектные электропроводки

5. То же, с усиленным тросом из 19 стальных оцинкованных проволок

АВТУ

То же, для III и IV районов

2, 3 и 4

4,0
4,0-16,0

380

6. Провод с алюминиевыми жилами с изоляцией из светостабилизированного термопластичного полиэтилена

САПт

Прокладка наружная для ответвлений от ВЛ к вводам в жилые дома и хозяйственные постройки

2

10,0; 16,0

380

Ответвления от ВЛ, вводы, внутриобъектные электропроводки

7. То же, из светостабилизированного сшитого полиэтилена

САПсш

То же

2

10,0; 16,0

380

8. Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с несущей жилой из алюминиевого сплава

САСПт

Прокладка наружная для магистрали линий электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки

4

3x10,0+1x16,0; 3x16,0+1x25,0

380

Ответвления от ВЛ, вводы, внутриобъектныме электропроводки

9. То же, из светостабилизированного сшитого полиэтилена

САСПсш

То же

4

3x10,0+1x16,0; 3x16,0+1x25,0

380

10. Провод с алюминиевой жилой с резиновой изоляцией, в резиновой оболочке

АПР

Для стационарного и подвижного монтажа электрооборудования на напряжение 660 В

1

4,0-16,0

660

Вводы

11. Провод с медной жилой с резиновой изоляцией, в резиновой оболочке

ПР

То же

1

2,5-10,0

660

12.То же, гибкий

ПРГ

То же

1

2,5-10,0

660

13. То же, повышенной гибкости

ПРПГ

То же

1

2,5-10,0

660

14. То же, в усиленной резиновой оболочке

ПРПГУ

То же

1

2,5-10,0

660

15. Провод с алюминиевой жилой нормальной гибкости с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом

АПРТО

Для монтажа электрических проводсв в металлических трубах

1, 2 и 3

4,0-16,0

660

16. То же с медной жилой

ПРТО

То же

1, 2 и 3

2,5-10,0

660

17. Провод с алюминиевой или алюмомедной жилой ограниченной гибкости с поливинилхлоридной изоляцией

АПВ

Для прокладки в стальных трубах, пустотелых каналах строительных конструкций, на лотках и др., для монтажа электрических цепей

1

4,0-16,0

450

Вводы

18. Провод с медной жилой ограниченной гибкости с поливинилхлоридной изоляцией

ПВ1

То же

1

2,5-10,0

450

19. То же нормальной гибкости

ПВ2

То же

1

2,5-10,0

450

20. То же, повышенной гибкости

ПВ3

То же

1

2,5-10,0

450

21. Кабель силовой с алюминиевыми жилами с резиновой изоляцией, в резиновой негорючей
оболочке

АНРГ

Для прокладки внутри помещений, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель

1
2-4

4,0-16,0
4,0-16,0

660

Ответвления от ВЛ, вводы, внутриобъектные электропроводки

22. То же, с медными жилами

НРГ

То же

1-4

2,5-10,0

660

23. Кабель силовой с алюминиевыми жилами с псливинилхлоридной изоляцией, в поливинилхлоридной оболочке

АВВГ

Для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 660 В

1-4

4,0-16,0

660

24. То же, с медными жилами

ВВГ

То же

1-4

2,5-10,0

660

25. Кабель силовой с алюминиевыми жилами с резиновой изоляцией, в поливинилхлоридной оболочке

АВРГ

Для прокладки внутри помещений, в каналах, туннелях, в условиях отсутствия механических воздействий на кабель и при наличии агрессивных сред (кислот, щелочей и др.)

1
2-4

4,0-16,0
4,0-16,0

660

26. То же, с медными жилами

ВРГ

То же

1-4

2,5-10,0

660

27. Кабель силовой с алюминиевыми жилами с полиэтиленовой изоляцией, в
поливинилхлоридной оболочке

АПВГ

Для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 660 В

1-4

4,0-16,0

660

28. То же с медными жилами

ПВГ

То же

1-4

2,5-10,0

660

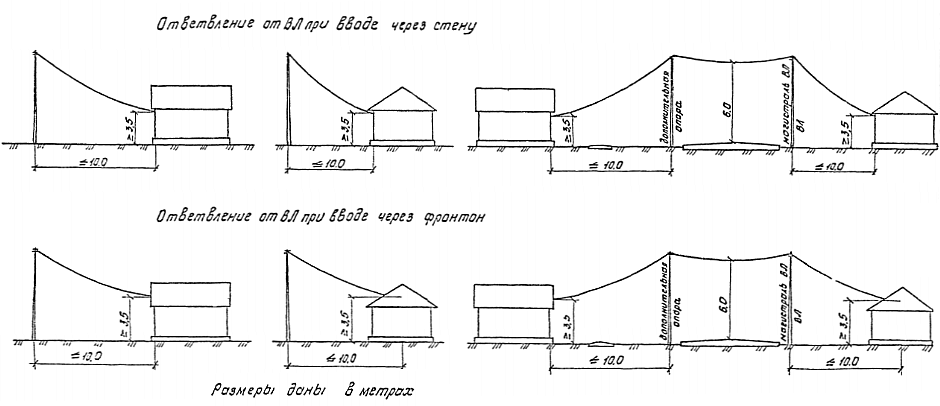

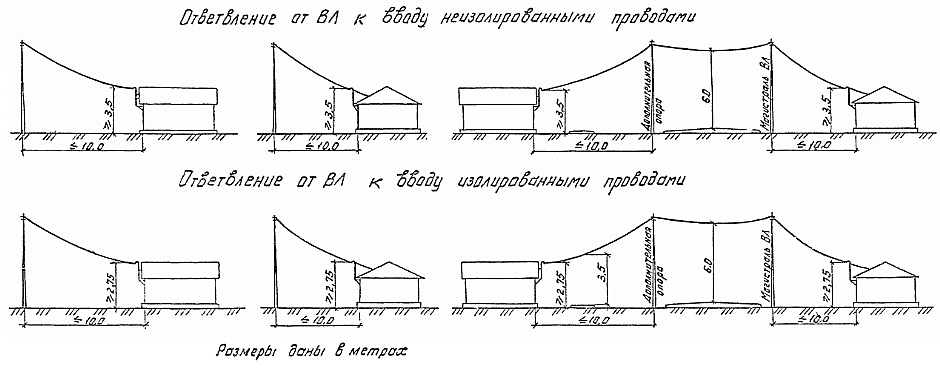

Ответвления от ВЛ неизолированными проводами к воздушным вводам в объекты. Схемы подключения объектов к ВЛ (докум. -3 )

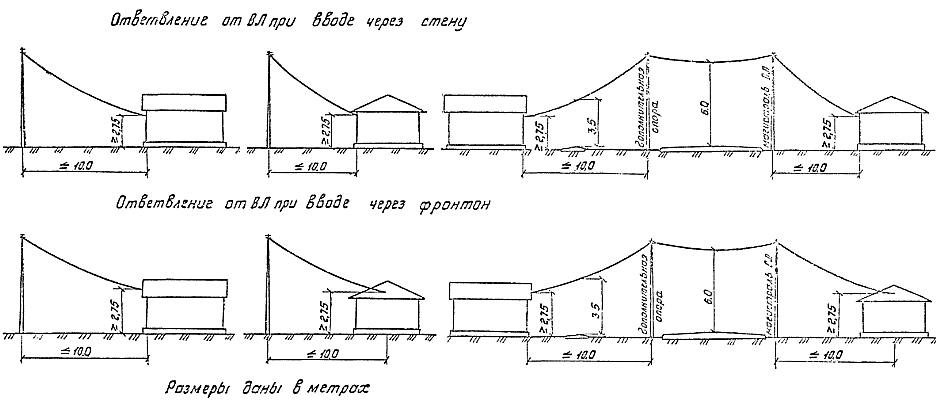

Ответвления от ВЛ изолированными проводами к воздушным вводам в объекты. Схемы подключения объектов к ВЛ (докум. -4 )

Ответвления от ВЛ к воздушным вводам в объекты, выполненные через трубостойку. Схемы подключения объектов к ВЛ (докум. -5)

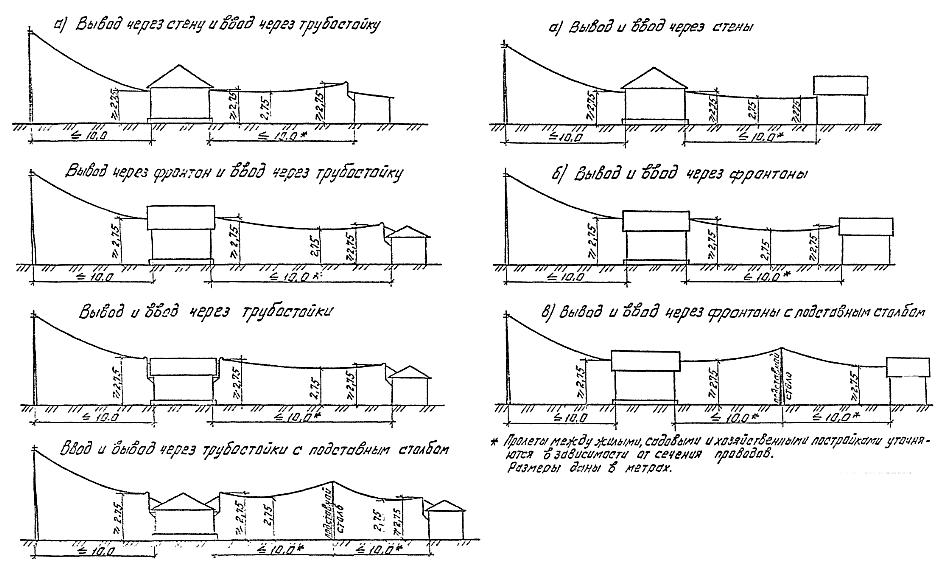

Ответвления от ВЛ к воздушным вводам в жилые (садовые) дома и питание хозяйственных построек по внутриобъектным электропроводкам (докум. -6 )

Все страницы раздела:
1. Пояснительная записка (докум. - ПЗ)
Рекомендации по устройству вводов (докум. - 1)
Технические данные проводов и кабелей и рекомендации по их применению (докум. - 2)
Ответвления от ВЛ к воздушным вводам в объекты. Схемы подключения объектов к ВЛ (докум. - 3…-6)

2. Двух- и четырехпроводные вводы в объекты проводами, в том числе через трубостойки, при ответвлении от ВЛ неизолированными (изолир.) проводами (докум. - 7…-13)
Выбор установочных изделий для устройства воздушных вводов при ответвлении от ВЛ неизолированными (изолир.) проводами (докум. - 14)

3. Двух- и четырехпроводные воздушные вводы в объекты проводами, в том числе через трубостойки, при ответвлении от ВЛ тросовыми проводами (докум. - 15…-18)
Выбор установочных изделий и материалов для устройства воздушных вводов при ответвлении от ВЛ тросовыми проводами (докум. - 19)

4. Двух- и четырехпроводные воздушные вводы в объекты проводами, в том числе через трубостойки, при ответвлении от ВЛ самонесущими проводами марки САП и САСП (докум. - 20…-26)
Выбор установочных изделий для устройства воздушных вводов при ответвлении от ВЛ самонесущими проводки марок САП и САСП (докум. - 27)

5. Двух- и четырехпроводные воздушные вводы в объекты проводами (кабелем) при ответвлении от ВЛ кабелем (трубостойку) (докум. - 28…-30)
6. Кабельные вводы в объекты через стены. Детали защиты кабелей (докум. - 31…-35)
7. Способы крепления изоляторов на стенах; крепление проводов к изоляторам зажимами; устройство проходов через стены (докум. - 36…-38)
8. Кронштейн К-1, К-2 (докум. - 39…-40)
9. Зажим ответвительный К-НО-1 и крюк К-КО-1; зажим ответвительный типа К-ОФФ-1 и К-ОФ-1 (докум. - 41…-43)
10. Воздушные вводы через трубостойку. Марки Т-1, Т-2, Т-3, Т-4, Т-5 и Т-6. Оттяжка тросовая. Крепление (докум. - 44…-47)
11. Схемы присоединения проводов воздушных вводов к проводам ответвления от ВЛ (докум. - 48…-54)
12. Повторное заземление нулевого рабочего провода на вводах (схемы, материалы, монтаж) (докум. - 55…- 62)
