L-TRI5 ВН - Инструкция по эксплуатации и монтажу
Инструкция по эксплуатации и монтажу (№ AGS 531 883-01)

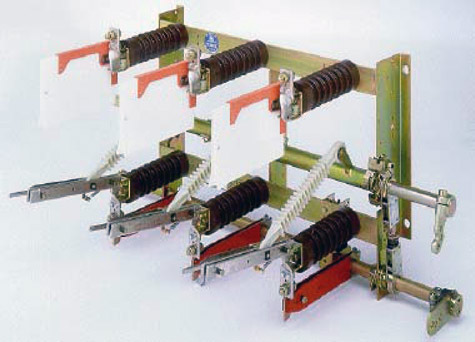

L-TRI 5/12-24 кВ на 400-1000 А - являются универсальными выключателями Alstom соответствующими IEC 60265.
Выключатель нагрузки с предохранителем L-TRI 5F/12 и 24 кВ на 200 А со всеми отключающими элементами и высоковольтной базой был улучшен и теперь он полностью соответствует условиям IEC 62271-105.
Горение дуги происходит в дугогасительной камере, что полностью соответствует выше названному стандарту.
Выключатель L-TRI 5/12-24 кВ на 400-1000 А (без дугогасительной камеры) выполняется в соответствии с IEC 62271-102. Этот стандарт также действует на установленный заземлитель.
2 Классификация и соответствующие стандарты.| Выключатель | Стандарт |
| Разъединитель TRI 5 | IEC 62271-102 |
| Выключатель нагрузки с предохранителем L-TRI 5 F | IEC 62271-105 |
| Выключатель нагрузки L-TRI 5 | IEC 60265 |
| Общий стандарт для высоковольтных выключателей | IEC 60694 |
Выключатели нагрузки L-TRI 5/12-24 кВ предназначены для использования при следующих условиях работы:
| Температура воздуха | Максимальная | +40 0С |
| Средняя максимальная за сутки | +35 0С | |
| Минимальная | -25 0С | |
| Место установки | Максимальная высота над уровнем моря | 1000 м. |
| Тип | L-TRI 5 | L-TRI 5F | |||||||
| Номинальное напряжение (кВ) | 10 | 15 | 20 | 10 | 20 | ||||
| Максимальное рабочее напряжение (кВ) | 12 | 17,5 | 24 | 12 | 24 | ||||
| Номинальное напряжение грозового импульса (кВ) | 75 | 95 | 125 | 75 | 125 | ||||
| Номинальное | 28 | 38 | 50 | 28 | 50 | ||||
| испытательное | |||||||||
| напряжение переменным током (кВ) | |||||||||
| Номинальный ток (А) | 400 630 | 1000 | 400 630 | 1000 | 400 630 | 1000 | 200 | ||
| Номинальный | 25 | 40 | 25 | 40 | 25 | 40 | |||
| кратковременный ток (к з.) (А) | |||||||||
| Межполисное расстояние | 125 | 210 | 165 | 165 | 250 | ||||
| Тип | L-TRI 5 | L-TRI 5F | |||||||
| (мм) | 165 | 250 | 210 | 275 | |||||
| Т - с межполисными | 210 | 275 | 250 | 300 | |||||
| пластинами | |||||||||
| (Т) - без межполисных | 250 | 300 | |||||||
| пластин | |||||||||
| Механический цикл | ~1 600 | ||||||||
| Количество операций при | n=2 | ||||||||
| номинальном токе к.з. | |||||||||
5.1Транспортировка
Выключатели транспортируются во включенном состоянии. При этом у выключателей с приводом KS с одной стороны вывешена выключающая пружина.
При транспортировке крепление допускается только к раме выключателей, при необходимости - к опорным изоляторам. К токопроводам и гасительным камерам крепление не допускается ни в коем случае.
При использовании подъемных механизмов допустимы только пеньковые канаты, стальные канаты непригодны.
5.2Получение
Аккуратно распакуйте выключатели. Проверьте, нет ли механических повреждений на них и все ли комплектующие части на месте. Если что-то не найдено или повреждено немедленно свяжитесь с поставщиками.
5.3Хранение
Упаковка для транспортировки не подходит для хранения выключателей. Хранение в упакованном состоянии рискованно.
Хранение под открытом небом не допускается
Помещение для хранения должно быть сухим и исключать возможность загрязнения и запыленности.
