8 Техобслуживание

8.1 Общие положения

При нормальных условиях эксплуатации выключатели нагрузки типа L TRI 5 не требуют специального технического обслуживания.

Рекомендуется проводить проверку (визуальный и функциональный контроль):

  1. после высоких нагрузок при коротком замыкании;
  2. через 1500 коммутационных циклов;
  3. через 5-8 лет при нормальных условиях окружающей среды;

через 2-3 года при неблагоприятных условиях окружающей среды (например, при повышенном пылеобразовании, агрессивной атмосфере, содержании солей в воздухе, продолжительной высокой влажности воздуха и т.п.); после определенного количества выключений, которое зависит от величины отключаемого тока и определяется по изображенной на рисунке диаграмме.

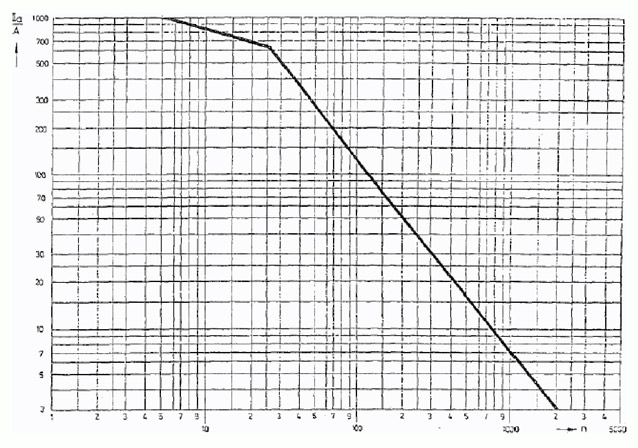

график необходимости техобслуживания

8.2 Работы по техобслуживанию

Опорные изоляторы, толкающие штанги и штанги расцепителя очищать только сухой, чистой тряпкой. Если это детали покрыты нестираемым нагаром (например, в результате воздействия электрических дуг), их следует заменить. При необходимости, полсе очистки проволочной щеткой они могут работать ограниченное время в аварийном режиме. Все другие детали пластмассовые, и металлические, могут обрабатываться только обычными средствами очистки. Будьте осторожны с очистителями, содержащими растворителями.

Изготовитель обеспечивает аппараты непрерывной смазкой. По имеющемуся опыту, действия этой смазки достаточно в течении 8 лет, при нормальной нагрузке и благоприятных условиях окружающей среды. При особых условиях, смазка может потребоваться через более короткие промежутки времени. В этом случае необходимо использовать приведенные ниже смазочные материалы, которые опробованы на аппаратах. Некоторые из них могут в настоящее время не изготавливаться, но вместо них на рынке появляются другие со специальными свойствами.

Несмотря на то, что эти материалы совместимы между собой, мы рекомендуем удалить старую смазку насколько это возможно. В несколько большем количестве смазка может быть нанесена на детали испытывающие механическую нагрузку, на электрические контакты она наноситься только тонким слоем.

Смазочные материалы для механически нагружаемых конструктивных элементов (валов, собачек, пружин и пр.):

Aseol Sylitea 3

Синтетический высококачественный материал для температурного класса - 25о

Смазочные материалы для электрических контактов на цепях главного тока (а также на заземляющих выключателей):

Berulub FK 60

Применим для температурного класса -25о

Соблюдайте инструкция раздела 7.2 при проверке соединительных и крепежных винтов.

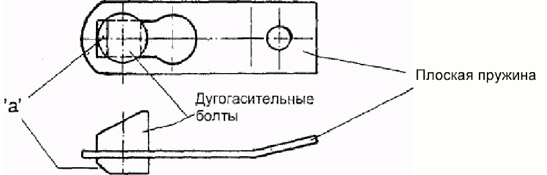

Детали дугогасительного устройства, контакты и контактные ножи токопроводов могут легко заменяться, без использования специальных инструментов (ведомость запасных деталей см. в разделе 9.2). при замене дугогасительных камер необходимо правильно вставлять дугогасительные болты вокруг них, так как в противном случае при включении дугогасительное устройство может повредиться. Для правильной установки дугогасительные болты имеют скос на торцевой поверхности «а» (см. рис.), который должен указывать наружу.

дугогасительные болты

Исходя из опыта, можно сказать, что в режиме питания от сети лишь в редких случаях нагрузки бывают столь высокими, что требуется замена деталей.

Аппараты, поврежденные в результате внешних воздействий, проходят необходимый ремонт на заводе изготовителя.
