6Устройство и принцип действия.

6.1 Выключатель

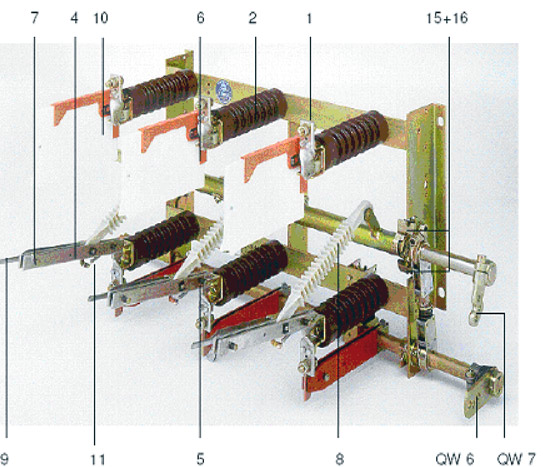

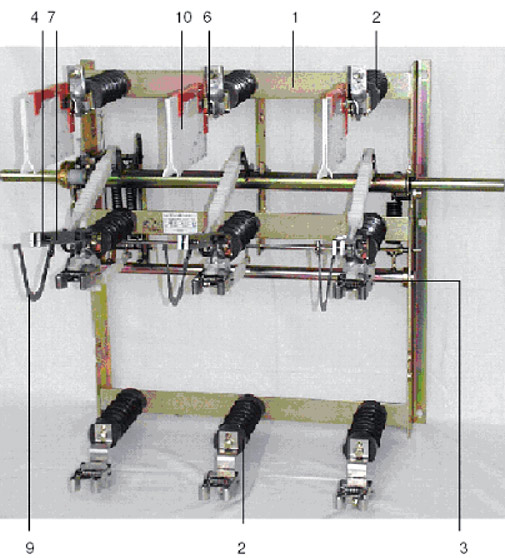

Аппараты сконструированы в виде 3-х полюсных блоков. На общей раме (1) расположены опорные изоляторы (2), по 2 на каждом полюсе. Выключатели с предохранителем в основании (3) имеют дополнительный третий опорный изолятор на каждом полюсе. Цепь главного тока (4) состоит из идентичных присоединительных элементов (вход- выход), которые одновременно являются контакт- деталями как для неподвижного(5), так и для размыкающего контакта (6), и параллельно им расположенных контактных ножей токопровода, которые с помощью двух пружинных элементов (7) прижимаются к осевому и размыкающему контакту. Контактные ножи цепи главного тока приводятся в действие двумя оребренными толкающими штангами (8), изготовленными из высокопрочного изолирующего материала. На токопроводе закреплен поворотный контактный нож (9) блок- контакта с возвратной пружиной (11). Плоская дугогасительная камера (10) закреплена на опорном изоляторе размыкающего контакта. Она состоит из несущей рамы,

двух дугогасительных пластин и вспомогательного контакта. Вспомогательный контакт вставлен в правую дугогасительную пластину с помощью контактной пружины. При включении цепи главного тока (4) контактный нож блок- контакта (9) входит в плоскую дугогасительную камеру (10), прижимает скошенный вспомогательный контакт в сторону и защелкивается сзади. При включении контактный нож блок- контакта (9) встречается с задней стороной вспомогательного контакта до размыкания главных контактов. При размыкании главного контакта ток коммутирует на вспомогательном ноже (9). Этот нож удерживается вспомогательным контактом и вследствие движения главного тока (4) проворачивается по отношению к ней, при этом натягивается пружина растяжения (11), закрепленная на вспомогательном контактном ноже (9). При достижении определенного угла раствора цепи главного тока (4), контактный нож (9) проходит под вспомогательным контактом, и между гасительными пластинами образуется дуга размыкания. При этом электрическая дуга охлаждается и обдувается выделяющимся из гасительных пластин газом, что приводит к ее гашению.

Включение цепи главного тока (4) происходит с большой скоростью. Благодаря этому, ошибочное включение в существующий ток короткого замыкания не приводит к серьезному повреждению выключателя и не предоставляет опасности для оператора. Тем не менее, после такого случая рекомендуется проверить состояние аппарата (см. раздел Техобслуживание).

L-TRI 5/24-630/275 D-EA-VA

L-TRI 5/24-630/275 D-EA-VA

L-TF 5F/24/95/300 UH-KS-A

L-TF 5F/24/95/300 UH-KS-A (IEC62271-105)

6.2 Привод.

Поставляемые аппараты имеют 2 пружинных привода.

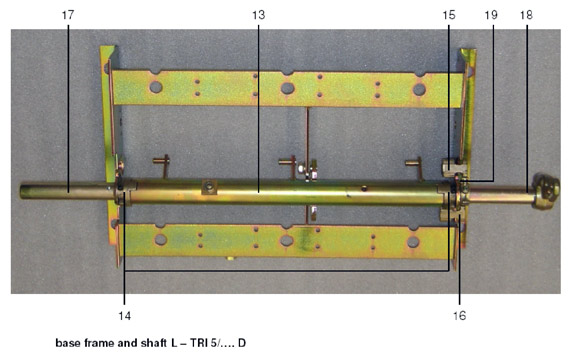

Привод D в основном состоит из торсионной рессоры (12), которая размещена в валу выключателя (13), сконструированном в качестве полого вала. В полом валу (13) поводки (14) вставлены на обеих сторонах, имеющих выступы для зацепления. (Второй поводок необходим при смене ведущей стороны).

Другими важными элементами являются задвижки, по одной для включения (15) и выключения (16), и два коротких сплошных вала, один из которых (17) жестко связан с полым валом (13), а другой установлен в нем на поворотных подшипниках (18). На валу управления распложен распределительный кулачок (19) для управления задвижками. В выключателях с приводом D мгновенная коммутация токопроводов (ВКЛ или ВЫКЛ) происходит сразу за натяжением торсионной рессоры (12), то есть никак не зависит от скорости управления.

Как правило, этим приводом оснащаются выключатели без предохранителя (щлейфовые выключатели и кабельные выключатели). Выключатель с предохранителем в основании имеет этот привод, если после срабатывания одного или нескольких предохранителей автоматическое отключение не должно происходить.

привод выключателя нагрузки

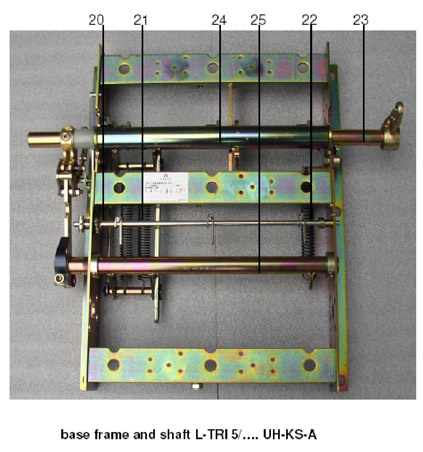

Привод KS используется главным образом в выключателях с предохранителями в основании, когда после срабатывания одного или нескольких предохранителей должно последовать отключение 3 полюсов. В этом случае к сокращению «KS» добавляется буква «А», что указывает на систему выключающих рычагов (20) (от предохранителя к выключающей защелке).

Приводы этого типа позволяют дистанционное отключение с помощью расцепителя в цепи рабочего тока «АА». В качестве особой конструкции поставляется выключатель без основания с предохранителями, оснащенный приводами KS и расцепителем в цепи оперативного тока. (KS-AA).

В качестве аккумулятора энергии приводы KS имеют включающую (21) и отключающую (22) пружину растяжения.

Выключатель имеет 3 вала: управляющий вал (23), вал включателя (24) и вспомогательный вал (25). Вал выключателя (24) имеет форму полого вала, как и у выключателя с приводом D. Через него проходит управляющий вал.

Привод KS

6.3 Монтажные узлы

6.3.1Заземляющий выключатель

Заземляющие выключатели могут монтироваться со стороны размыкающего контакта (ET), со стороны осевого контакта (EA) или , на выключателях с предохранителем в основании) со стороны контактов наружного крепления предохранителей.

6.3.2Расцепитель с шунтовой катушкой

Расцепитель с шунтовой катушкой может быть только на выключателях с приводом KS- A.. Они могут питаться от любого стандартного напряжения (переменного или постоянного) и используются для работы в импульсном режиме. В случае действия продолжительного напряжения расцепитель с шунтовой катушкой должен быть отключен дополнительным выключателем.

6.3.3Дополнительные контакты

Дополнительные контакты (HS) могут быть установлены на валу выключателя или на валу заземлителя. Контакты изготавливаются в 4- полюсном, 6-полюсном или 10- полюсном исполнении. Трансформаторные выключатели с предохранителями (HH) имеют сигнальный контакт (MSKM), показывающий отключение фазы.

6.3.4Ручной привод

По стандарту соединенный ручной привод STA 2 и привод STAD 2 могут применяться для механических работ с выключателем L-TRI 5.

Ручной привод

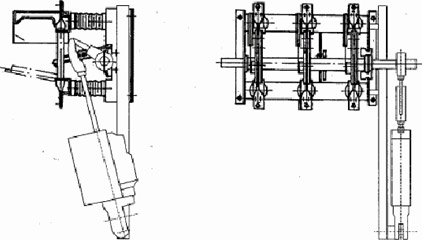

6.3.5 Вращательный электропривод

Вращательный электропривод применяется для работы выключателя L-TRI 5 на электричестве. Вращательный электропривод закреплен на общей раме выключателя. Вращательный привод может быть закреплен и на другом месте рядом с выключателем нагрузки. В этом случае необходима поддерживающая опора.

Вращательный электропривод

GM 3-1

6.3.6 Электромагнитная блокировка не позволяет обслуживающему персоналу производить произвольные включения/отключения выключателя. При действии сердечника катушки на задвижку, блокирующий диск освобождается. Выключатель можно включить или отключить. Электромагнитная блокировка делается для выключателей, работающих в длительном режиме.
