L-TRI5 ВН - Запасные части
Страница 6 из 6
9 Запасные части
| Название | Рисунок | № | L-TRI 5/12 | L-TRI 5/17,5 | L-TRI 5/24 | |

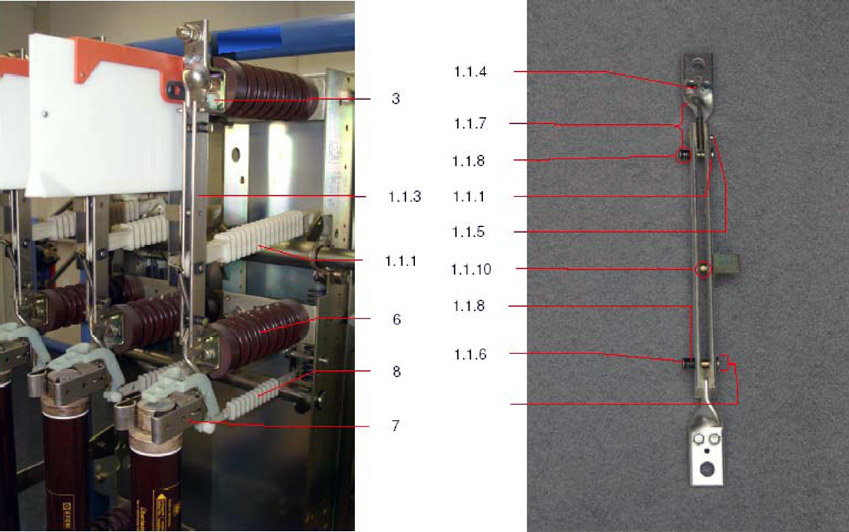

| Цепь главного тока 400-630 А (укомплектованная) |  | 1 | AGSI98673-01 | AGSI98674-01 | AGSI98675-01 | |
| Цепь главного тока 400-630 А |  | 1.1 | AGSI07218-01 | AGSI07220-01 | ||
| Цепь главного тока 1000 А (укомплектованн ая) |  | 1 | AGSI98677-01 | AGSI98678-01 | AGSI98679-01 | |
| Цепь главного тока 1000 А |  | 1.1 | AGSI07221-01 | AGSI07222-01 | AGSI07223-01 | |
| Толкающая штанга |  | 1.1.1 | AGSI08763-01 | AGSI93 87-01 | AGSI08764-01 | |
| Предохранительный зажим |  | 1.1.2 | AGSI08950-01 | AGSI08950-01 | AGSI08950-01 | |
| Контактный нож токопроводов 400-630 А |  | 1.1.3 | AGSI08744-01 | AGSI08747-01 | AGSI08745-01 | |
| Контакт 400-630 А |  | 1.1.4 | AGSI08752-01 | AGSI08752-01 | AGSI08752-01 | |
| Контактный нож токопроводов 1000 А |  | 1.1.3 | AGSI08748-01 | AGSI08742-01 | AGSI08749-01 | |
| Контакт 1000А |  | 1.1.4 | AGSI08753-01 | AGSI08753-01 | AGSI08753-01 | |
| Болт |  | 1.1.5 | AGSI08926-01 | AGSI08926-01 | AGSI08926-01 | |
| Болт |  | 1.1.6 | AGSI09049-01 | AGSI09049-01 | AGSI09049-01 | |
| Пружина натяжения |  | 1.1.7 | AGSI09395-01 | AGSI09395-01 | AGSI09395-01 | |
| Название | Рисунок | № | L-TRI 5/12 | L-TRI 5/17,5 | L-TRI 5/24 | |
| Пружина сжатия |  | 1.1.8 | AGSI09051-01 | AGSI09051-01 | AGSI09051-01 | |
| Круглая шайба |  | 1.1.9 | AGSI06390-01 | AGSI06390-01 | AGSI06390-01 | |
| Распорная втулка |  | 1.1.10 | AGSI08755-01 | AGSI08755-01 | AGSI08755-01 | |
| Запирающая шайба |  | 1.1.11 | AGSI05141-01 | AGSI05141-01 | AGSI05141-01 | |

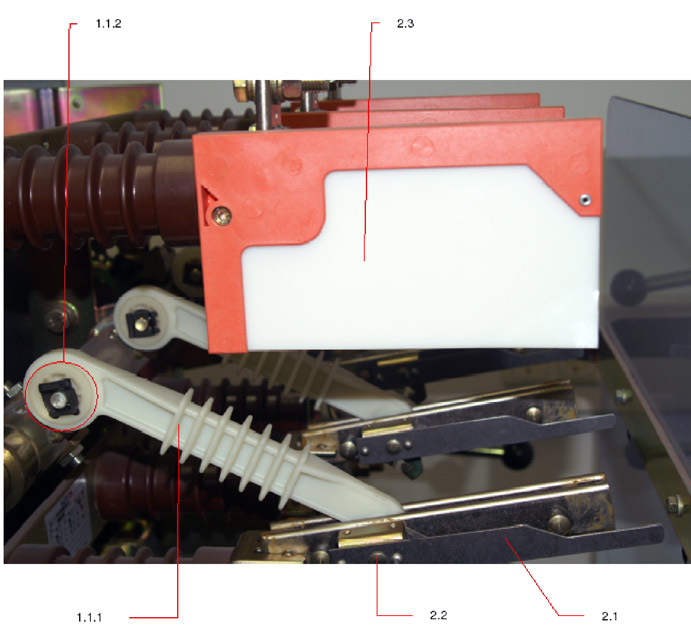

| Дугогасительная камера (укомплектованная) |  | 2 | AGSI98718-01 | AGSI98719-01 | AGSI98720-01 | |
| Вспомогательный контакт |  | 2.1 | AGSI07201-01 | AGSI07203-01 | AGSI07202-01 | |
| Болт для вспомогательного контакта |  | 2.2 | AGSI08835-01 | AGSI08835-01 | AGSI08835-01 | |
| Дугогасительная камера (стандартная) |  | 2.3 | AGSI07722-01 | AGSI07726-01 | AGSI07724-01 | |
| Дугогасительная камера (В- стандарт) | 3 | AGSI07722-01 | AGSI07726-01 | AGSI07724-01 | ||
| Вспомогательный контакты (В- стандарт) | 3.1 | AGSI07206-01 | AGSI07204-01 | AGSI07205-01 | ||
| Дугогасительная камера (IEC 62271-105) |  | 4 | AGSI90176-01 | AGSI90175-01 | ||
| Вспомогательны й контакты (EN62271-105) |  | 4.1 | AGSI24748-01 | AGSI24748-01 | ||
| Упор |  | 5 | AGSI08760-01 | AGSI08760-01 | AGSI08760-01 | |
| Название | Рисунок | № | L-TRI 5/12 | L-TRI 5/17,5 | L-TRI 5/24 | |
| Изолятор |  | 6 | AGSI03475-01 | AGSI03475-01 | AGSI03475-01 | |
| Расцепляющая штанга (для UH- KS-A) |  | 8 | AGSI08946-01 | AGSI08947-01 | AGSI08948-01 | |
| Расцепляющая штанга (собранная) |  | 8 | AGSI07920-01 | |||
| Зажим для плавкого предохранителя |  | 7 | AGSI03455-01 | |||
| Изоляционное покрытие (для UH-KS-A) |  | 9 | AGSI07200-01 ST421-683-182 | |||
| QW 7 |  | 10 | AGSI07523-01 | |||
| QW 6 |  | AGSI05089-01 | ||||
| QV 1 |  | AGSI10626-01 | ||||
| Заземляющий выключатель |  | По запросу | ||||
| Заземляющий контакт |  | AGSI05840-01 | AGSI05841-01 | |||
Пружины стандартные:
|  | AGSI09347-01 | ||||
| Название | Рисунок | № | L-TRI 5/12 L-TRI 5/17,5 L-TRI 5/24 | |||
| стороннего хода | ||||||
Пружины тонкие:
|  | AGSI05650-01 AGSI05402-01 | ||||
L-TRI Тур UH-KS-A
