7 Монтаж

7.1 Подготовительные операции

  1. Распакуйте или удалите упаковку. При этом учитывайте замечания приведенные в разделе 5.1. «Транспортировка».
  2. Проверьте полноту поставки и убедитесь с отсутствии видимых повреждений, вызванных транспортировкой.
  3. При необходимости проведите необходимую комплектацию. Для экономии расходов на транспортировку аппараты могут отгружаться без полной сборки. Например, дугогасительные камеры могут прилагаться к аппаратам отдельно. Это позволяет сократить расходы на транспортировку на 20-30 %. В таких случаях к аппарату прилагается инструкция по комплектации.
  4. Навесьте выключающую пружину выключателей с приводом KS.
  5. Внимание! Указанное мероприятие должно проводиться перед монтажом выключателя только в том случае, если после монтажа выключателя в секцию оно невозможно из-за недостаточного пространства. В этом случае выключатель допускается к транспортировке и монтажу только в выключенном состоянии, так как при включенном состоянии случайное срабатывание пружины может нанести травму.

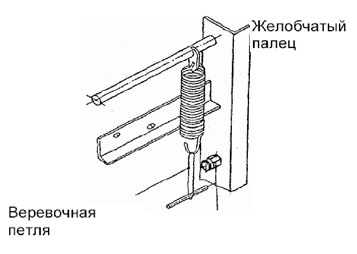

Навесьте выключающую пружину выключателей с приводом KS

Выключающая пружина (выключателя в выключенном состоянии) легко навешивается на предусмотренный для этого желобчатый палец с помощью веревочной петли, которая надевается на свободный конец пружины.

7.2 Монтаж

Функционирование выключателя нагрузки не зависти от его положения во встроенном состоянии. Если вал выключателя проходит горизонтально. В особых случаях (при монтаже LTRI 5 с вертикальным положением вала) следуйте указанием раздела 7.3. выключатели без предохранительного основания крепится с помощью 4 винтов М12, выключатели с предохранительным основанием крепятся с помощью 6 винтов М12, подкладных шайб и предохранительных колец. Не допускайте перетягивания рамы выключателей, неровности монтажных поверхностей компенсируйте подкладными шайбами.

Не допускайте перетягивания выключателя нагрузки при присоединении сборных шин, они должны прилегать по всей плоскости и закрывать отверстия. При затягивании соединительных винтов следите за тем, чтобы соединительные элементы выключателя не проворачивались, всегда удерживайте их вторым ключом. Момент затяжки соединительных винтов М12 должен составлять 76 Н*м.

В зависимости от силы номинального тока соединительные поверхности выключателя никелированы или покрыты серебром и особых мероприятий не требуют. Необходимо только следить за чистотой поверхностей, отсутствием на них инородных веществ. Присоединяемые шины должны быть из чистого металла. Рекомендуется в местах соединения чистить шины щеткой, слегка смазывать жиром и затем сразу свинчивать с соединением выключателя. Последнее необходимо при использовании алюминиевых шин.

Для проведении аппарата в действие могут использоваться обычные приводы с подъемом рукоятки в вертикальное положение или приводы с вставной рукояткой-рычагом, а также шарнирные приводы с преобразованием вращательного движения в поступательное и т.д. Особенно рекомендуется использовать ручные приводы с рычажным механизмом типа STA 2 или приводы с преобразованием вращательного движения в поступательное STA- D. Стандартных диаметр приводного вала составляет 30 мм, угол поворота вала коммуникационного аппарата 90о.

Выключатели с приводом D не требуют особо точного регулирования рычажного механизма, необходим только достаточно большой угол поворота вала коммутационного аппарата. При этом допускается переключение каждого конечного положения на 5о. Точное регулирование приводов KS, разумеется, необходимо. Благодаря относительно малому рабочему углу 90 и незначительному приводному моменту, юстировка рычажного механизма не представляет сложности. Во включенном положении рычажной механизм привода должен быть слегка натянут, чтобы обеспечить ввод зацепления в канавку. В замкнутом положении упор «А», расположенный на приводном вале справа, должен прилегать и разгружать рычажной механизм. Таким образом, после мгновенного включения необходимо приводить приводной вал в указанную позицию для надежного функционирования и достаточной безопасности при встряхивании.

Конструкции с коротким концами вала предназначены для условий ограниченного монтажного пространства (с обозначением «К» после общего указания типа). При монтаже таких аппаратов следите за тем, чтобы детали рычажного механизма привода и проч. не располагались вблизи токопроводящих деталей. (см. стандарт VDE 57 101). Для присоединения заземляющих проводов в поперечных траверсах рам выключателей предусмотрена резьба М12.

Если в непосредственной близости от выключателя нагрузки находятся электрически связанные с ним и чувствительные к встряхиванию устройства (например, измерительные трансформаторы, некоторые концевые замки и т.п.), рекомендуется использовать шинные температурные компенсаторы.

При использовании приводов KS выключающие пружины навешиваются в соответствии с указаниями раздела 7.1.

7.3Монтаж при вертикальном положении вала

Если выключатели должны монтироваться с вертикальном положении вала, это необходимо указать в заказе, в этом случае они должны проходить соответствующую юстировку.

Необходимо дополнительно указать место размыкающего контакта при виде сверху: «размыкающий контакт с левой (или с правой) стороны».

Если заранее это не известно, то контроль и при необходимости дополнительную юстировку можно провести на месте.

Точность вхождения вспомогательных контактных ножей в дугогасительные камеры необходимо контролировать (допускается скольжение контактных ножей по стенам в камере). Контактные ножи токопровода должны входить по центру размыкающих контактов.

Для этого включающая собачка кабельного включателя (D) вынимается вручную. У выключателя со свободным расцеплением необходимо вывесить выключающую пружину и вытащить включающую собачку вручную, чтобы токопроводы могли медленно приводиться в движение через рычаги управления.

При точном вхождении контактных ножей никакие другие работы не требуются. При неточном вхождении, ослабьте опорные изоляторы осевых контактов на раме выключателя и вращением опорных изоляторов добейтесь точного вхождения в контакт (используйте коленчатый кольцевой шестигранный гаечный ключ SW 24 мм). Момент затяжки винтов опорных изоляторов - 100 Н*м.

После затяжки винтов и зацепления собачек (и навешивания выключающей пружины у выключателей KS-A) проведите несколько пробных замыканий и размыканий.

7.4Опытная эксплуатация

Перед вводом в эксплуатацию необходимо провести несколько пробных замыканий и размыканий. При любом приведении в действие должна следовать мгновенная коммутация при любом приведении в действие должна следовать мгновенная коммутация (как ВКЛ, так и ВЫКЛ). Вспомогательные контактные ножи должны размещаться по центру плоских дугогасительных камер и защелкиваться за дугогасительными контактами. Выключатели с предохранителями в основании и свободными расцепителями (KS-A) наряду с управлением через привод позволяют имитировать расцепление срабатыванием предохранителя (ударным пальцем расцепителя). При этом можно использовать макет предохранителя или поднять выключающий рычаг вручную. Внимание!

Соблюдайте достаточное расстояние до включателя, при необходимости используйте шальтштангу или подобный инструмент.

7.5Изменение стороны привода

Если в заказе ничего другого не указано, то рычаги всех поставляемых выключателей прикреплены на правом конце вала.

Если приводной рычажный механизм должен находиться на другой стороне, то рычаг (например, QW6) можно пересадить на другой конец вала. Кроме этого, никакие другие операции для включателей с приводом KS не требуются.

Зазор собачек

Зазор собачек 02-0,3 мм.

У выключателей с приводом D нужно монтировать обе собачки на другой стороне рамы. Для оттого отвинтите гайки несущих болтов и насадите их на другой стороне рамы. Кроме того, удалите два находящихся на полом валу винта и вставьте их на другой стороне полого вала. Таким образом, конец вала, который раньше был жестко соединен с полым валом, становится подвижным, а конец вала, который раньше был подвижным, жестко связан с полым валом.

Несущие болты вала

Несущие болты вала - эксцентрики.

Внимание!

Оба винта должны попадать цапфами в соответствующие отверстия на конце вала. Для предотвращения разбалтывания они фиксируются контргайками. Между шайбой и контргайкой необходимо подкладывать шайбу.

После этого должны юстироваться обе собачки. Для юстировки несущие болты собачек должны выполнятся в качестве эксцентриков. В обеих конечных положениях зазор собачек должен составлять:

  1. для L-TRI 5/12-17.5 кВ - 0,3-0,5 мм
  2. для L-TRI 5/24 кВ - 02-04 мм. Используйте толщинометр.

Корректировка проводится регулированием эксцентричного болта подшипника собачки. Для этого фиксируйте болт подшипника шестигранным гаечным ключом 4 мм, ослабьте гайку М12 гаечным ключом с открытым зевом или накладным гаечным ключом SW19, затем регулируйте эксцентрический болт шестигранным ключом в соответствии с нужным зазором собачки. После корректировки затените гайку до отказа. Проведите пробные замыкания и размыкания, как это описано в разделе 7.4.
