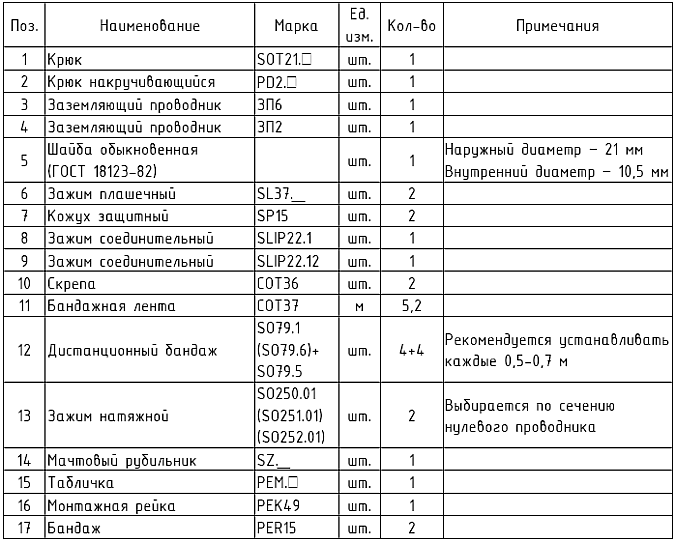

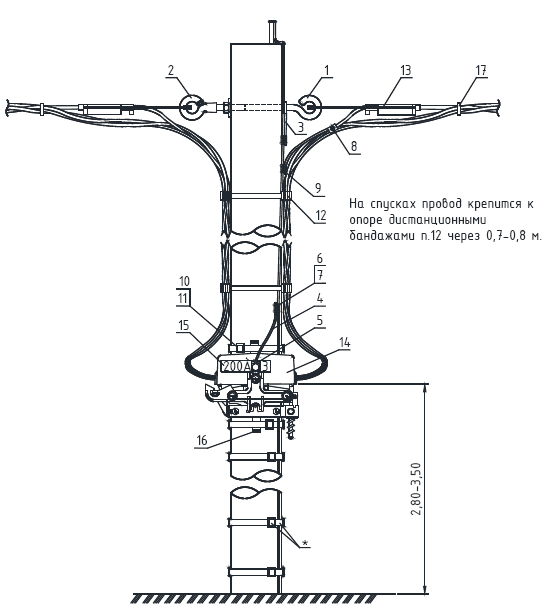

МАЧТОВЫЕ РУБИЛЬНИКИ С ПРЕДОХРАНИТЕЛЯМИ SZ АНКЕРНАЯ ОПОРА (ВАРИАНТ 1)

Пример секционирования линии

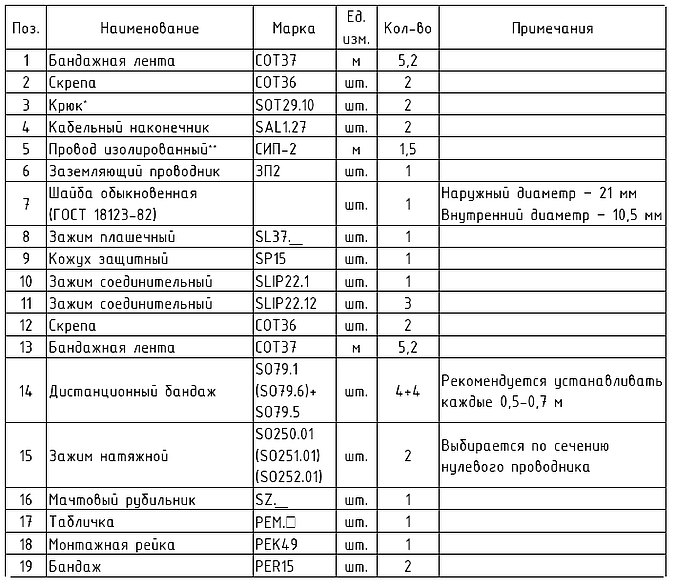

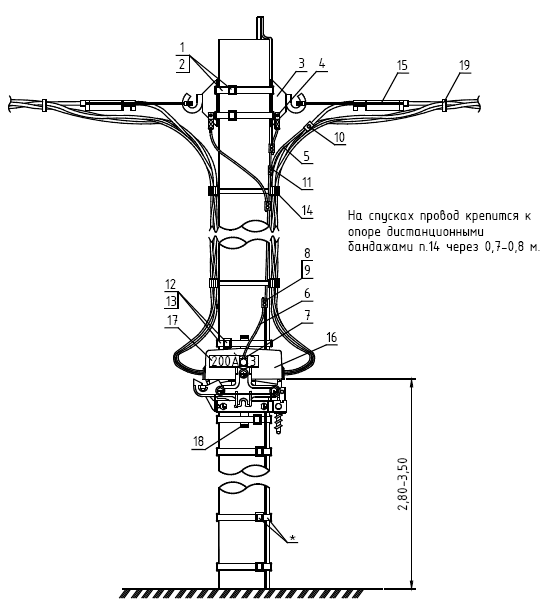

МАЧТОВЫЕ РУБИЛЬНИКИ С ПРЕДОХРАНИТЕЛЯМИ SZ АНКЕРНАЯ ОПОРА (ВАРИАНТ 2)

Пример секционирования линии

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
