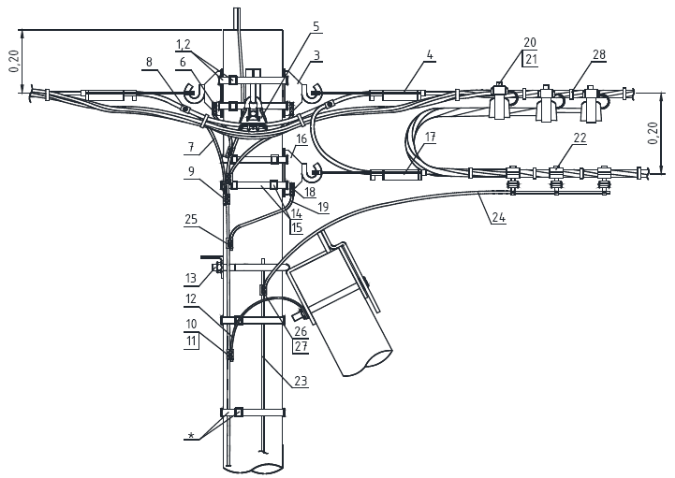

Пример защиты ОПН SE46 и предохранителем SV29

Пример защиты ОПН SE46 и предохранителем SV29

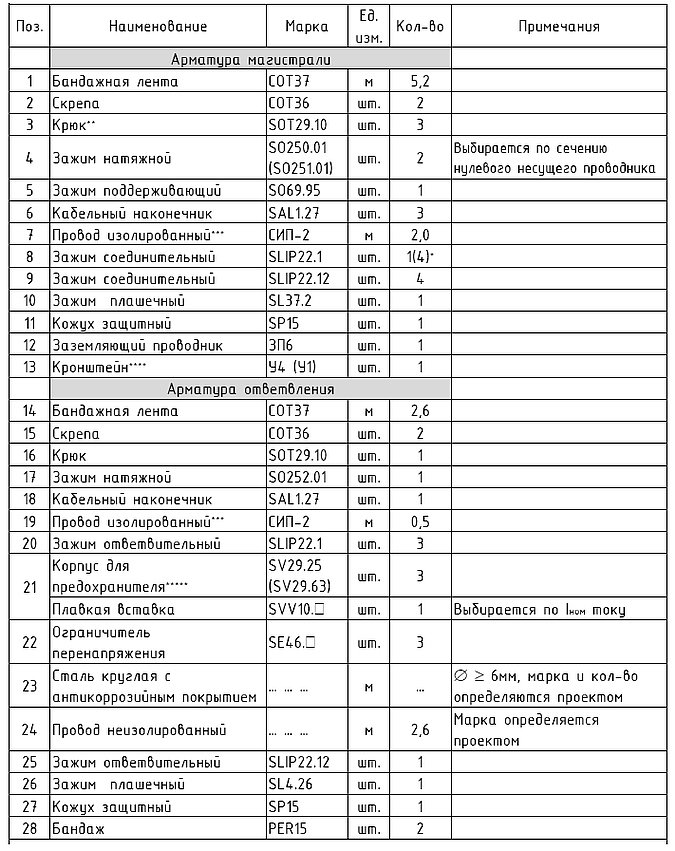

* В скобках указано количество элементов, которые могут потребоваться при определенных условиях.

** Верхний и нижний бандаж выполняется в два витка.

*** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п. 1.7.126 по ПУЭ 7 издания. **** Кронштейн У4 для стоек СВ95. СВ85 и СВ110, кронштейн У1 для стоек СВ105.

***** Диаметр проводников (Си) корпусов предохранителей; SV29.25 - 6 мм; SV29.63 - 16 мм.
