ДВУХЦЕПНАЯ ОПОРА ДЛЯ СОВМЕСТНОЙ ПОДВЕСКИ СИП ВЛИ И СИП ДЛЯ ОСВЕЩЕНИЯ П16

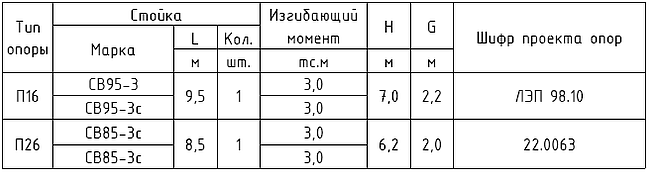

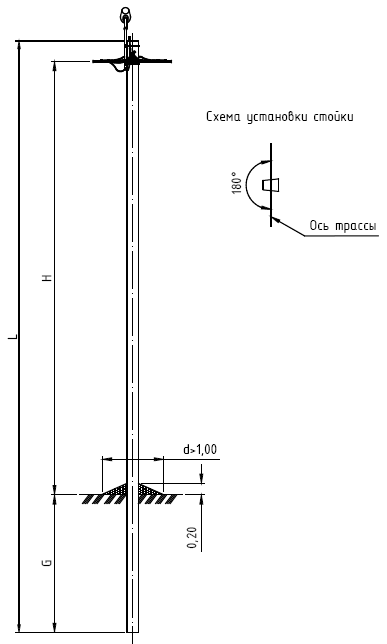

Схема расположения

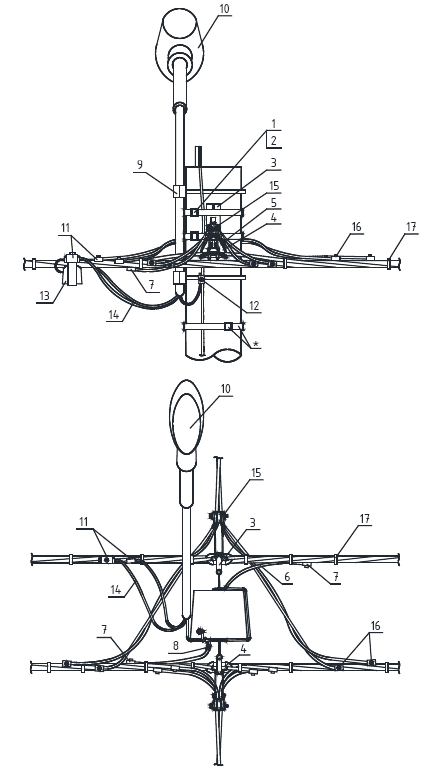

Линейная арматура (вариант 1)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

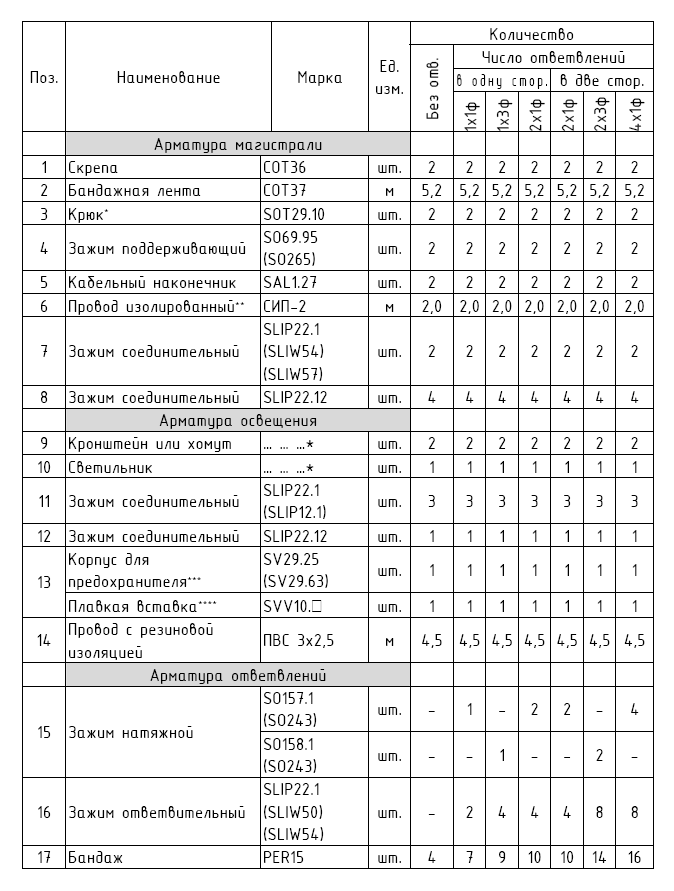

Спецификация (вариант 1 на чертеже)

* Марка определяется проектом.

** Диаметр проводников (Сu) корпусов пребохранителей; SV29.25 - 6 мм; SV29.63 - 16 мм.

*** Плавкая вставка выбирается по номинальному току.

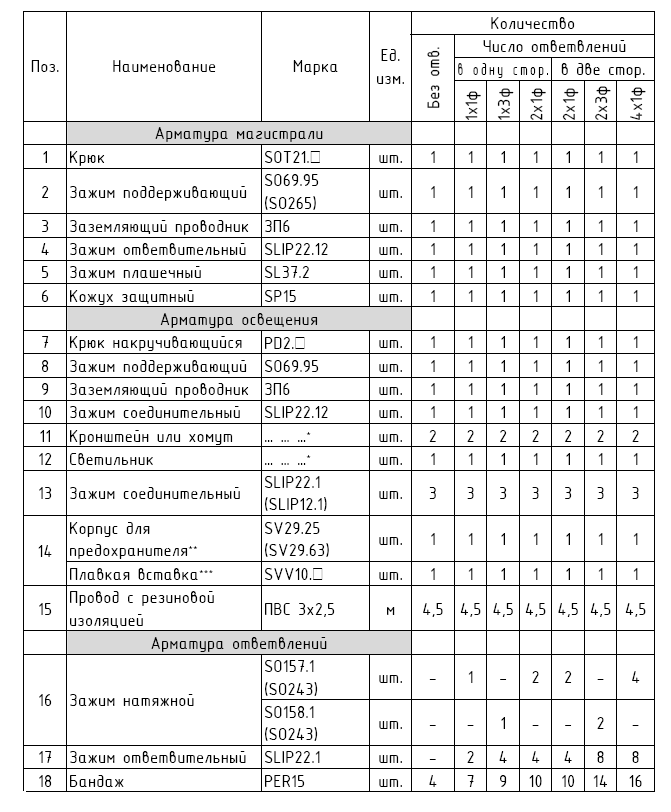

Спецификация (вариант 2)

* Марка определяется проектом.

** Диаметр проводников (Сu) корпусов пребохранителей; SV29.25 - 6 мм; SV29.63 - 16 мм.

*** Плавкая вставка выбирается по номинальному току.

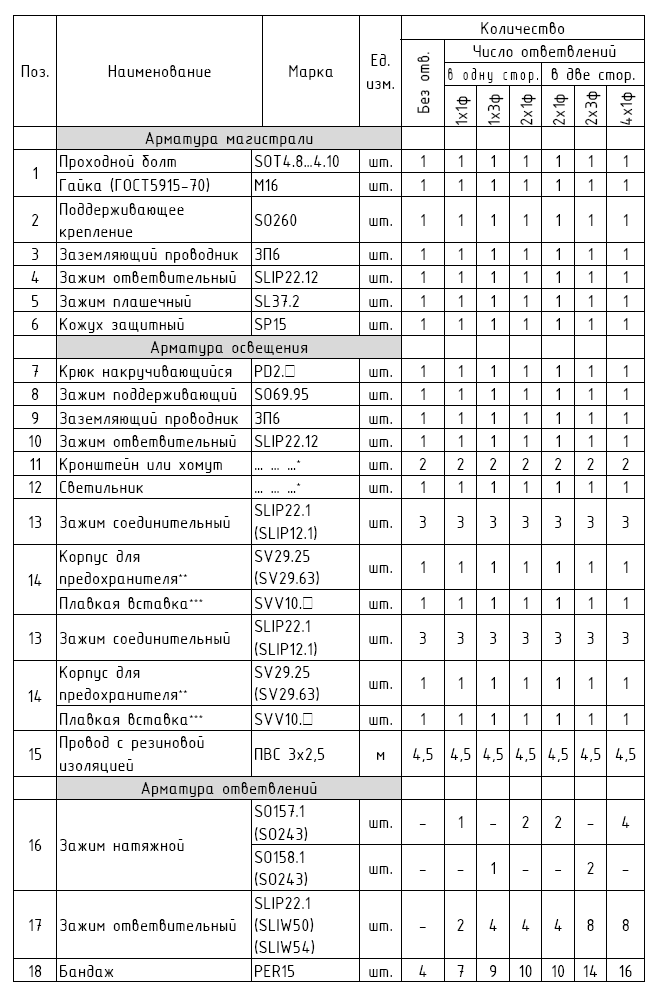

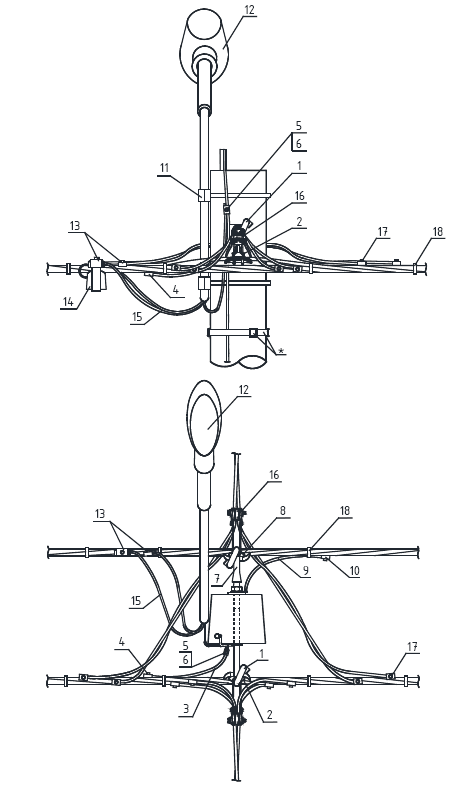

Линейная арматура (вариант 3)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Марка определяется проектом.

** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания. *** Диаметр проводников (Сu) корпусов для предохранителей: SV29.25 - 6 мм; SV29.63 - 16 мм.

**** Плавкая вставка выбирается по номинальному току.
