МАЧТОВЫЕ РУБИЛЬНИКИ С ПРЕДОХРАНИТЕЛЯМИ SZ ОТВЕТВИТЕЛЬНАЯ ОПОРА (ВАРИАНТ 1)

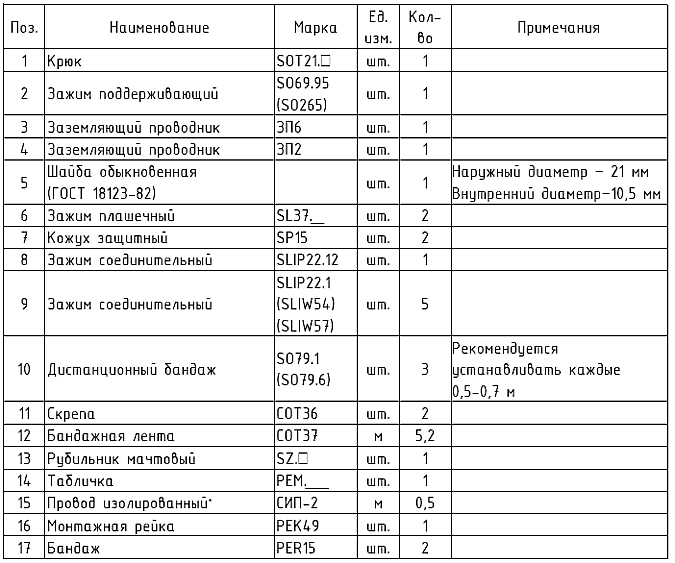

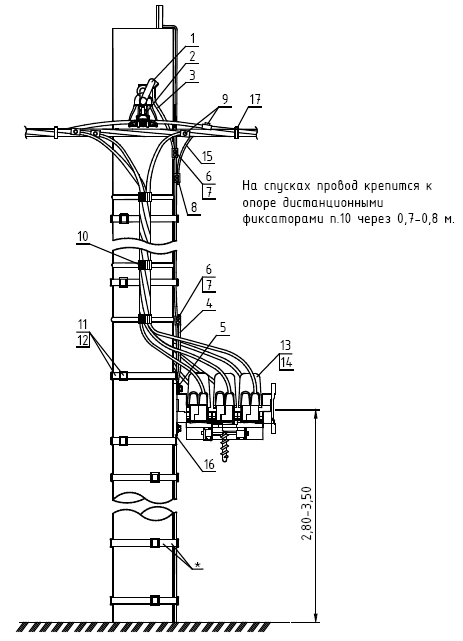

Заземление корпуса SZ на ж/б стойках (вариант 1)

* Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.

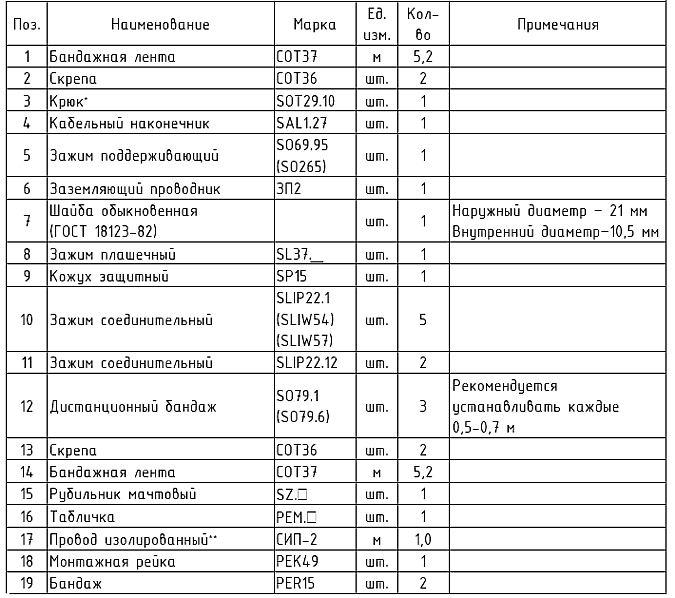

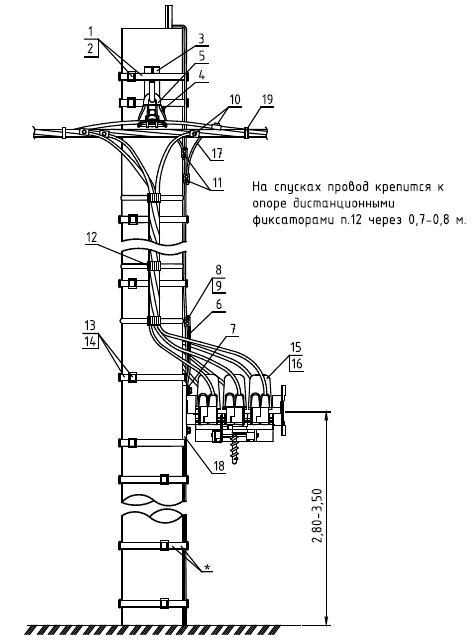

Заземление корпуса SZ на ж/б стойках (вариант 2)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
