КАБЕЛЬНЫЕ ВСТАВКИ

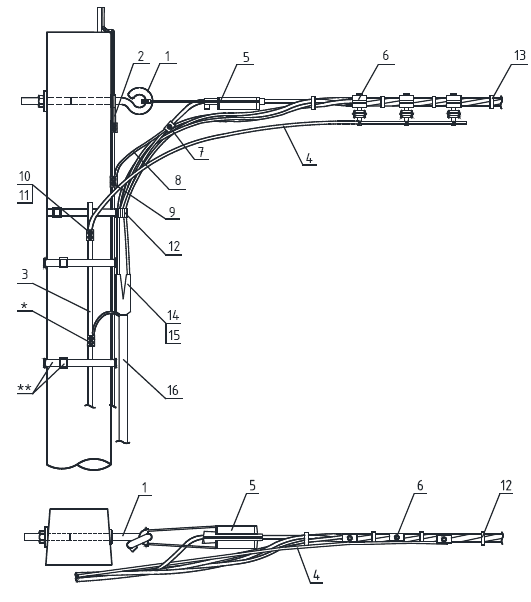

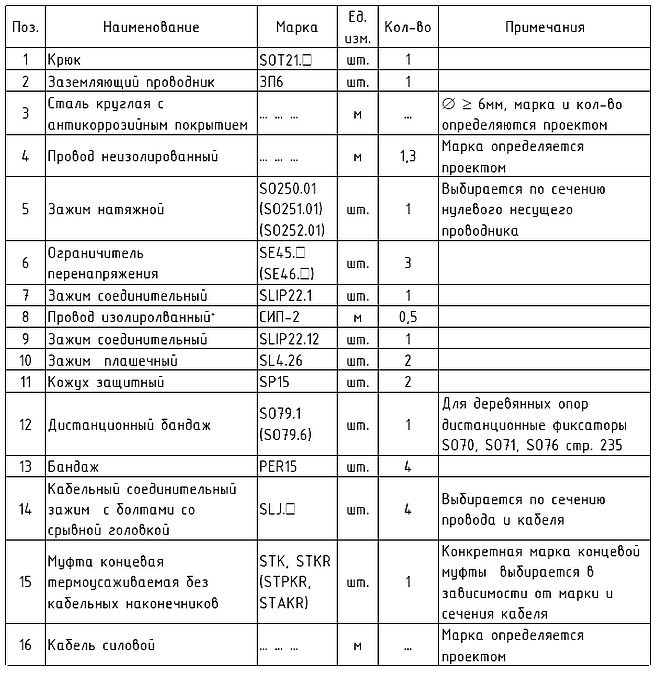

Пример защиты кабельной вставки (вариант 1)

* Позиция для бронированных кабелей напряжением до 1 кВ с алюминиевыми или медными жилами с БПИ в свинцовой или алюминиевой оболочке.

** Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 по ПУЭ 7 издания.

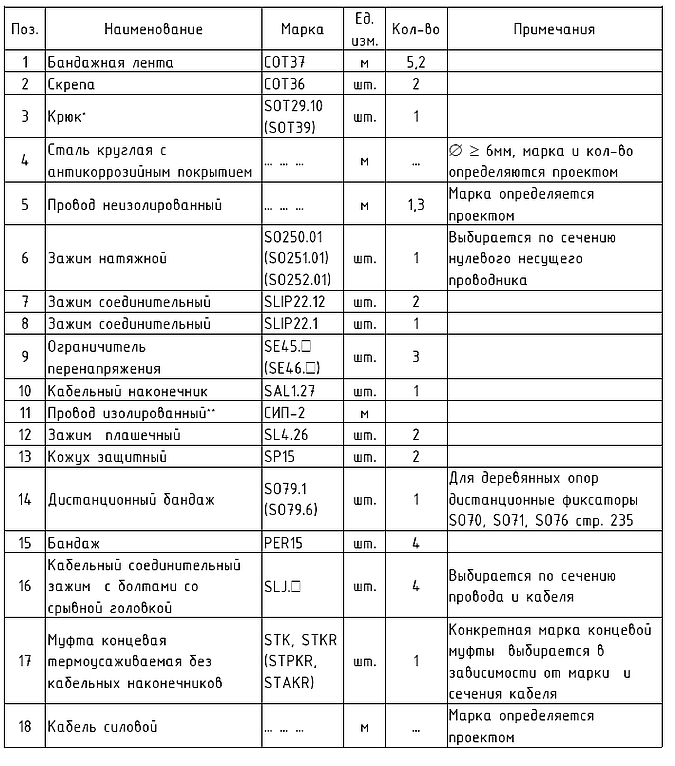

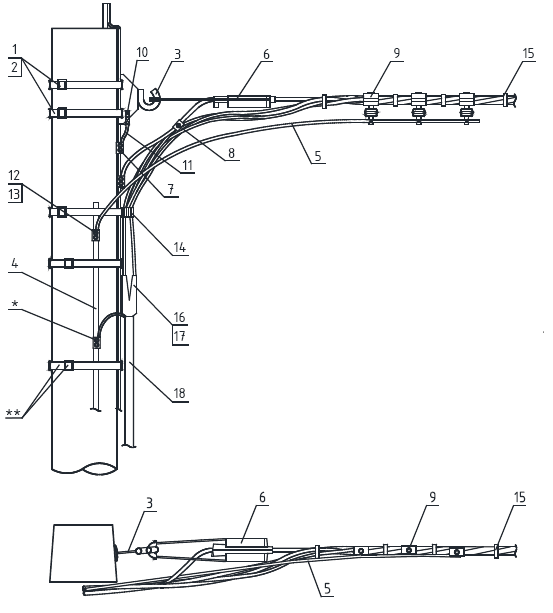

Пример защиты кабельной вставки (вариант 2)

* Позиция для бронированных кабелей напряжением до 1 кВ с алюминиевыми или мебными жилами с БПИ в свинцовой или алюминиевой оболочке.

** Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется п. 1.7.126 по ПУЭ 7 издания.

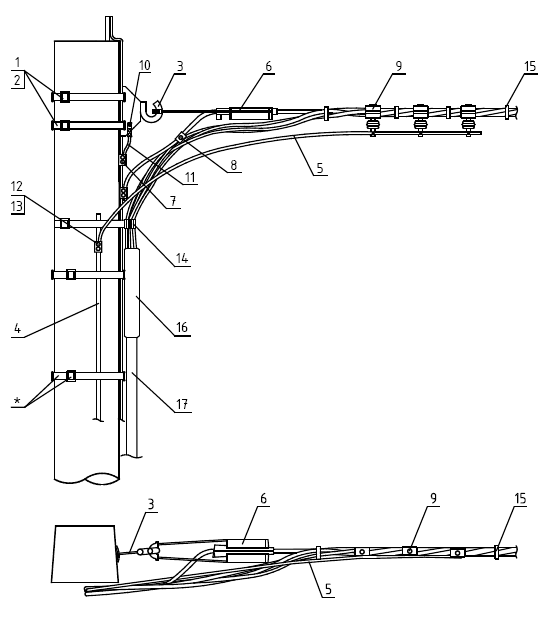

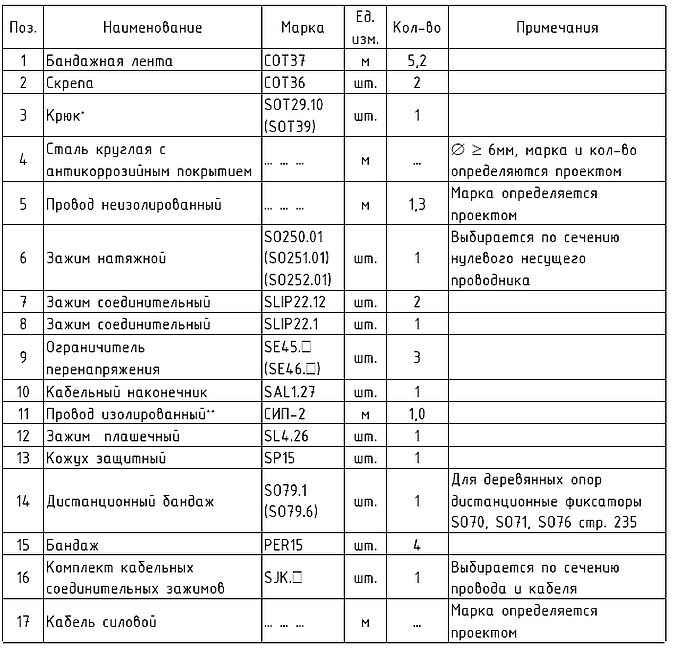

Пример защиты кабельной вставки (вариант 3)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 по ПУЭ 7 издания.
