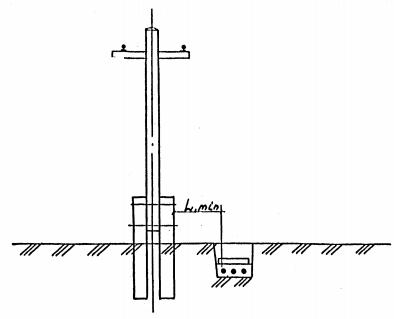

Прокладка кабельной линии параллельно с ВЛ ниже 1 кВ (А5-92-23)

Прокладка кабелей связи и сигнализации параллельно с ВЛ до 35 кВ (А5-92-24)

Способ прокладки трассы кабелей

L, мм

В нормальных условиях без защиты кабелей трубами

1000

В стесненных условиях с защитой кабелей изолирующими трубами

500

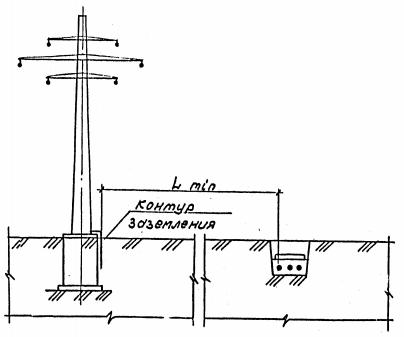

Эквивалентное удельное сопротивление земли r ОмЧм

L, м

До 100

Более 100 до 500

10

Более 500 до 1000

11

Более 1000

Пример расчета:

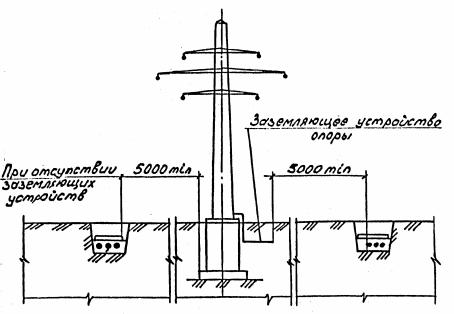

Прокладка кабельной линии параллельно с ВЛ выше 1 кВ до 35 кВ (А5-92-25)

В стесненных условиях допускается уменьшение размеров, указанных на чертеже, до 2000 (не менее). При этом кабели должны быть защищены изолирующими трубами.

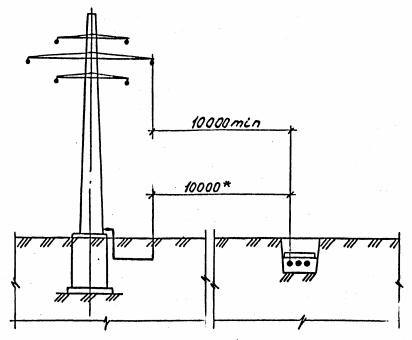

Прокладка кабельной линии параллельно с ВЛ 110 кВ и выше (А5-92-26)

*Указанный размер допускается уменьшать до 2000, при этом кабели должны быть защищены изолирующими трубами.
