Прокладка кабельной линии по отношению к деревьям, кустарникам, фундаментам зданий и кабельным сооружениям

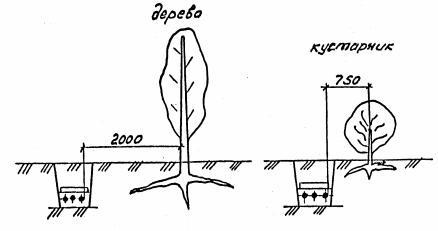

Прокладка кабельной линии по отношению к деревьям и кустарникам (А5-92-27)

1. На чертеже указаны минимальные размеры.

2. Допускается уменьшение расстояния от кабельной линии до стволов деревьев по согласованию с организацией, в ведении которой находятся зеленые насаждения. При этом кабели должны прокладываться в трубах путем подкопа. Кабели в трубах следует уплотнить по чертежу А5-92-45.

Прокладка кабельной линии параллельно фундаментам зданий и кабельным сооружениям (А5-92-28)

1. На чертеже указаны минимальные размеры.

2. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается.
