Прокладка кабельной линии открытым способом при пересечении с автодорогой (А5-92-39)

1. На чертеже указаны минимальные размеры.

2. Количество, диаметр и длина труб указывают в конкретном проекте.

3. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-39

1

При наличии зоны отчуждения

-01

2

При отсутствии зоны отчуждения и наличия водоотводной канавы

-02

3

При отсутствии зоны отчуждения и водоотводной канавы

Прокладка кабельной линии способом прокола при пересечении с автодорогой (А5-92-40)

1. На чертеже указаны минимальные размеры.

2. Количество, диаметр и длина труб указывают в конкретном проекте.

3. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-40

1

При наличии зоны отчуждения

-01

2

При отсутствии зоны отчуждения и наличия водоотводной канавы

-02

3

При отсутствии зоны отчуждения и водоотводной канавы

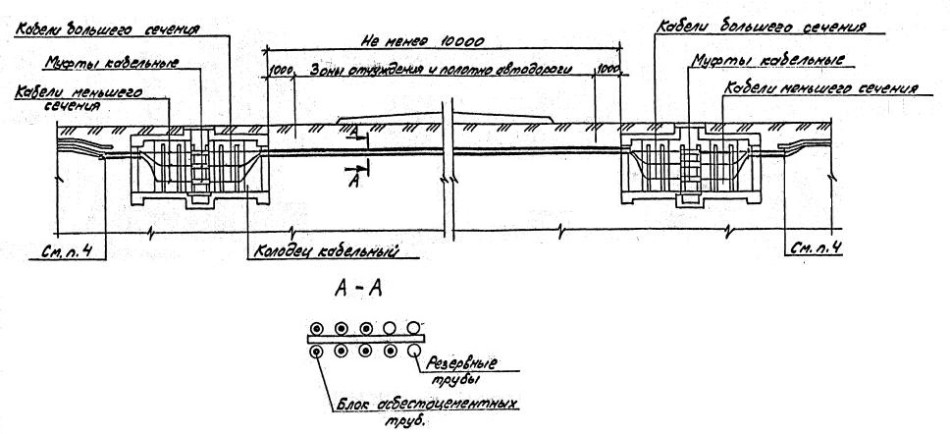

Переход кабелей с меньшего сечения на большее при пересечении кабельной линии с автодорогой (А5-92-41)

1. На чертеже указаны минимальные размеры.

2. Настоящий чертеж предназначен для прокладки большого числа кабелей (не менее 3)

3. Количество, диаметр и длина труб указывают в конкретном проекте.

4. Кабели в концах труб уплотнить по чертежу А5-92-45.
