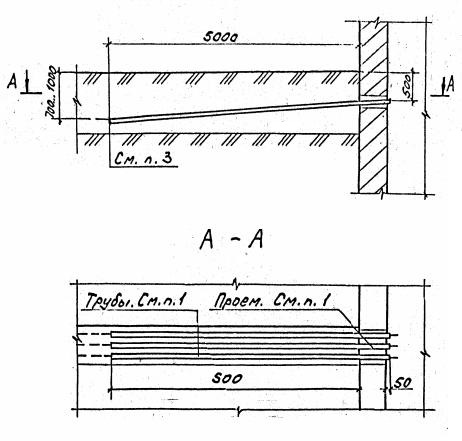

Ввод кабельной линии в здание или кабельное сооружение. Вариант 1 (А5-92-46)

1. Вводы кабелей в здания, кабельные сооружения и другие помещения должны быть выполнены в асбестоцементных безнапорных трубах или в отфактурованных отверстиях железобетонных конструкций.

2. После ввода труб в здание или кабельное сооружение необходимо восстановить гидроизоляцию стен.

3. Кабели в концах труб уплотнить по чертежу А5-92-45.

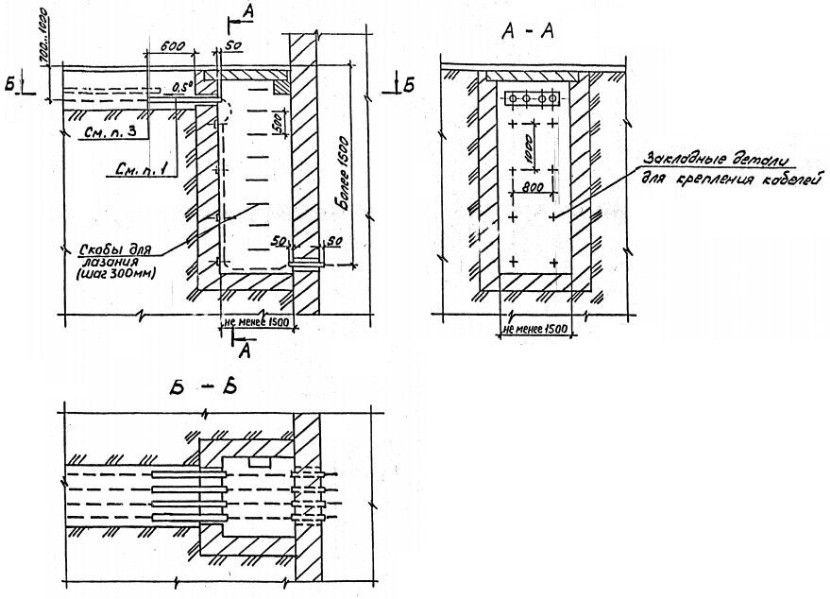

Ввод кабельной линии в здание или кабельное сооружение. Вариант 2 (А5-92-47)

Общие примечания см. чертеж А5-92-46

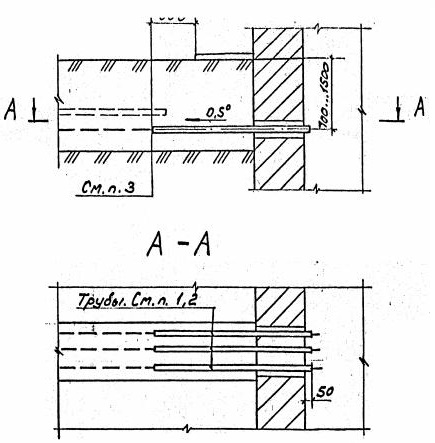

Ввод кабельной линии в здание или кабельное сооружение. Вариант 3 (А5-92-48)

Общие примечания см. чертеж А5-92-46

Ввод кабельной линии в здание или кабельное сооружение. Вариант 4 (А5-92-49)

Общие примечания см. чертеж А5-92-46
